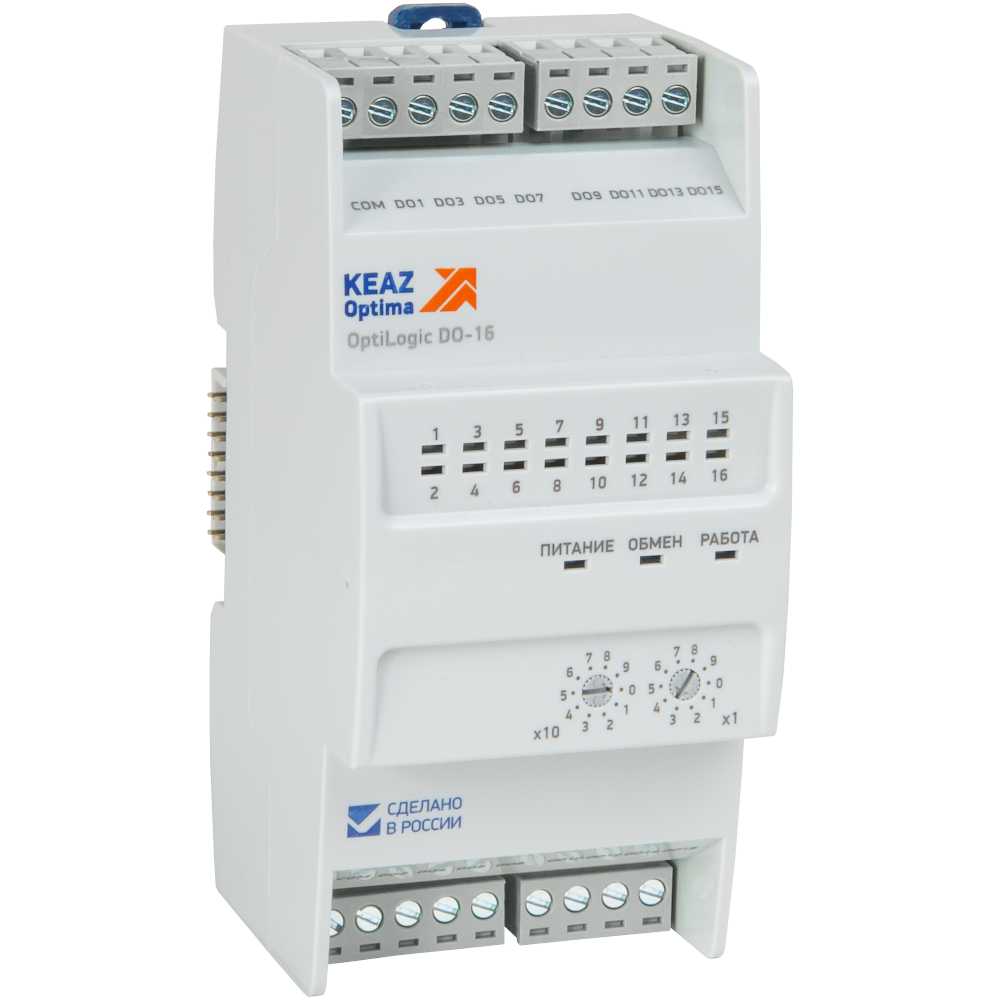

OptiLogic L-DO-16

Назначение и область применения

Универсальный шестнадцатиканальный модуль дискретного вывода. Выходы представляют собой защищенные токоподающие транзисторные выходы постоянного тока. Имеет световую индикацию управляющего сигнала каждого выхода. Два выхода из шестнадцати (DO1 и DO2) могут работать как генераторы ШИМ-сигнала (непрерывный или режим серии импульсов). Все четные и нечетные выходы имеют групповую защиту от перегрузки (КЗ) с записью события в регистры модуля. Поддерживает «горячую замену». Удобные клеммники обеспечивают простоту подключения. Адрес Modbus устанавливается микропереключателями на передней панели устройства. Скорость передачи данных по внутренней шине – 1 Мбит/с. Модуль может использоваться как отдельное Modbus-устройство при условии подключения через модуль расширения шины OptiLogic L-BE-1. Рабочий температурный диапазон – от -40оС до +55 оС.

Основные характеристики

Электротехнические характеристики

Количество полюсов : 1

Уставка расцепителей токов короткого замыкания : 1,3Iн

Номинальный ток In (А) : 0.6

Вид расцепителей : электромагнитный

Вспомогательные (свободные) контакты : Нет

Наличие привода : ручной

Регулировка максимальных расцепителей тока : 0

Род тока : DC

Номинальное импульсное напряжение Uimp (кВ) : 6

Номинальное рабочее напряжение постоянного тока Ue (В) : 110

Предельная коммутационная способность постоянного тока Icu (кА) : 2.5

Номинальная рабочая наибольшая отключающая способность Ics (% Icu) : 100

Наличие независимого расцепителя : 0

Номинальный продолжительный ток Iu (А) : 0.6

Предельная коммутационная способность постоянного тока Icu при 110DС (кА) : 2.5

Дополнительные особенности

Дополнительный расцепитель : Нет

Дополнительное оборудование : Нет

Стандарт российский (ГОСТ, ТУ) : ГОСТ Р 50030.2

Наличие вспомогательных контактов сигнализации : 0

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств : 0

Макс. сечение присоединяемых проводов (мм²) : 6

Способ установки : стационарный с креплением на панели

Способ крепления (монтажа) : винт

Присоединение внешних проводников : переднее

Вид присоединяемых проводников : провод

Эксплуатационные характеристики

Степень защиты (IP) : IP00

Категория применения по селективности : неселективный

Диапазон рабочих температур (˚С) : от -40°С до +60°С

Климатическое исполнение и категория размещения : У3

Классификация

Тип изделия : Выключатель автоматический

Тип приёмки : ОТК

Габариты и материалы

Габариты изделия: Ширина (мм) : 28

Габариты изделия: Высота (мм) : 110

Габариты изделия: Глубина (мм) : 84
