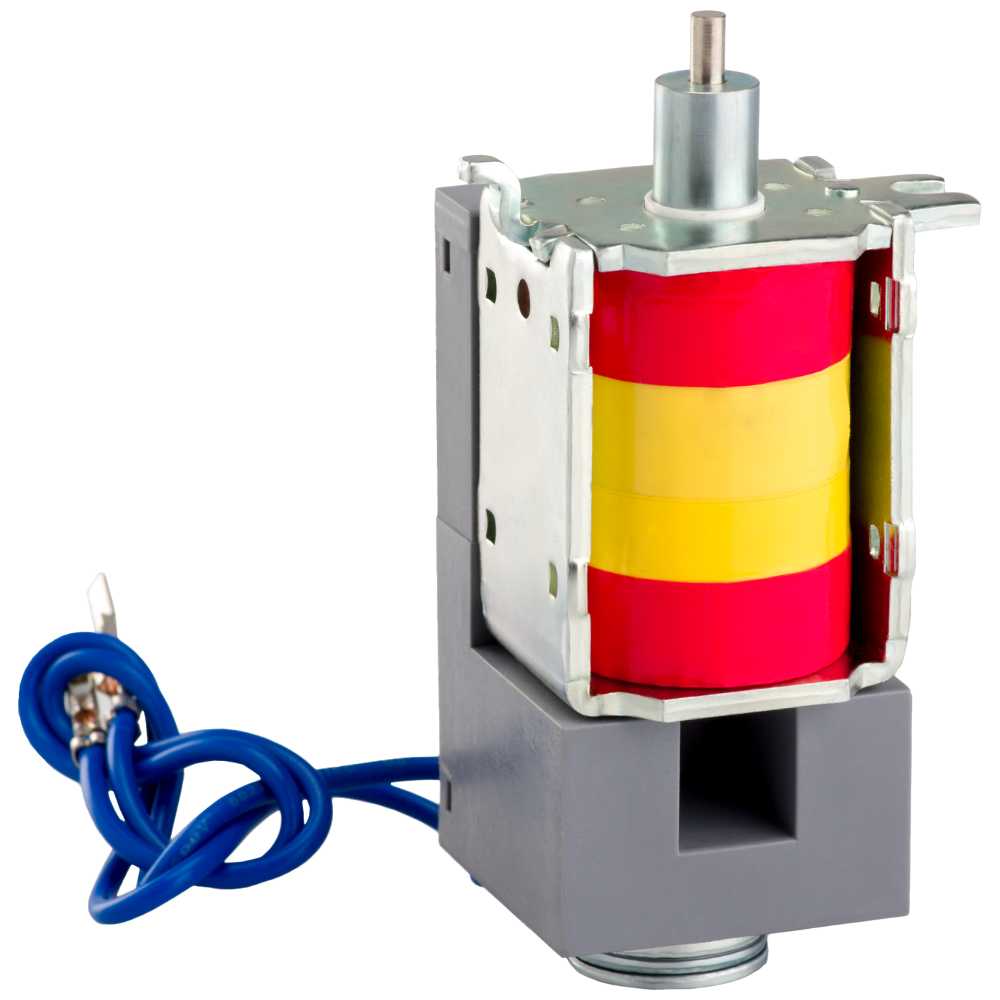

Расцепитель минимального напряжения OptiMat A-230AC/DC-УХЛ3

Назначение и область применения

Минимальный расцепитель предназначен для отключения автоматического выключателя при снижении напряжения ниже установленных норм. При отсутствии напряжения питания на минимальном расцепителе автоматическое или ручное включение невозможно. Минимальный расцепитель вызывает отключение автоматического выключателя в любых рабочих условиях, когда питающее напряжение снижается в пределах от 0,4Ue до 0,6Ue. Включение выключателя становится возможным при подаче на минимальный расцепитель от 0,65Ue до 0,85Ue. Прибор унифицирован для выключателей OptiMat A всех типов. Устанавливается под лицевой панелью автоматического выключателя в собственную ячейку. Для предотвращения срабатывания минимального расцепителя в случае кратковременных сбоев или просадок напряжения у источника питания применяется контроллер задержки срабатывания минимального расцепителя. Поставляется отдельно.

Основные характеристики

Электротехнические характеристики

Количество полюсов : 1

Уставка расцепителей токов короткого замыкания : 1,3Iн

Номинальный ток In (А) : 0.6

Вид расцепителей : электромагнитный

Вспомогательные (свободные) контакты : Нет

Наличие привода : ручной

Регулировка максимальных расцепителей тока : 0

Род тока : DC

Номинальное импульсное напряжение Uimp (кВ) : 6

Номинальное рабочее напряжение постоянного тока Ue (В) : 110

Предельная коммутационная способность постоянного тока Icu (кА) : 2.5

Номинальная рабочая наибольшая отключающая способность Ics (% Icu) : 100

Наличие независимого расцепителя : 0

Номинальный продолжительный ток Iu (А) : 0.6

Предельная коммутационная способность постоянного тока Icu при 110DС (кА) : 2.5

Дополнительные особенности

Дополнительный расцепитель : Нет

Дополнительное оборудование : Нет

Стандарт российский (ГОСТ, ТУ) : ГОСТ Р 50030.2

Наличие вспомогательных контактов сигнализации : 0

Монтажные характеристики

Возможность самостоятельного подключения дополнительных устройств : 0

Макс. сечение присоединяемых проводов (мм²) : 6

Способ установки : стационарный с креплением на панели

Способ крепления (монтажа) : винт

Присоединение внешних проводников : переднее

Вид присоединяемых проводников : провод

Эксплуатационные характеристики

Степень защиты (IP) : IP00

Категория применения по селективности : неселективный

Диапазон рабочих температур (˚С) : от -40°С до +60°С

Климатическое исполнение и категория размещения : У3

Классификация

Тип изделия : Выключатель автоматический

Тип приёмки : ОТК

Габариты и материалы

Габариты изделия: Ширина (мм) : 28

Габариты изделия: Высота (мм) : 110

Габариты изделия: Глубина (мм) : 84
