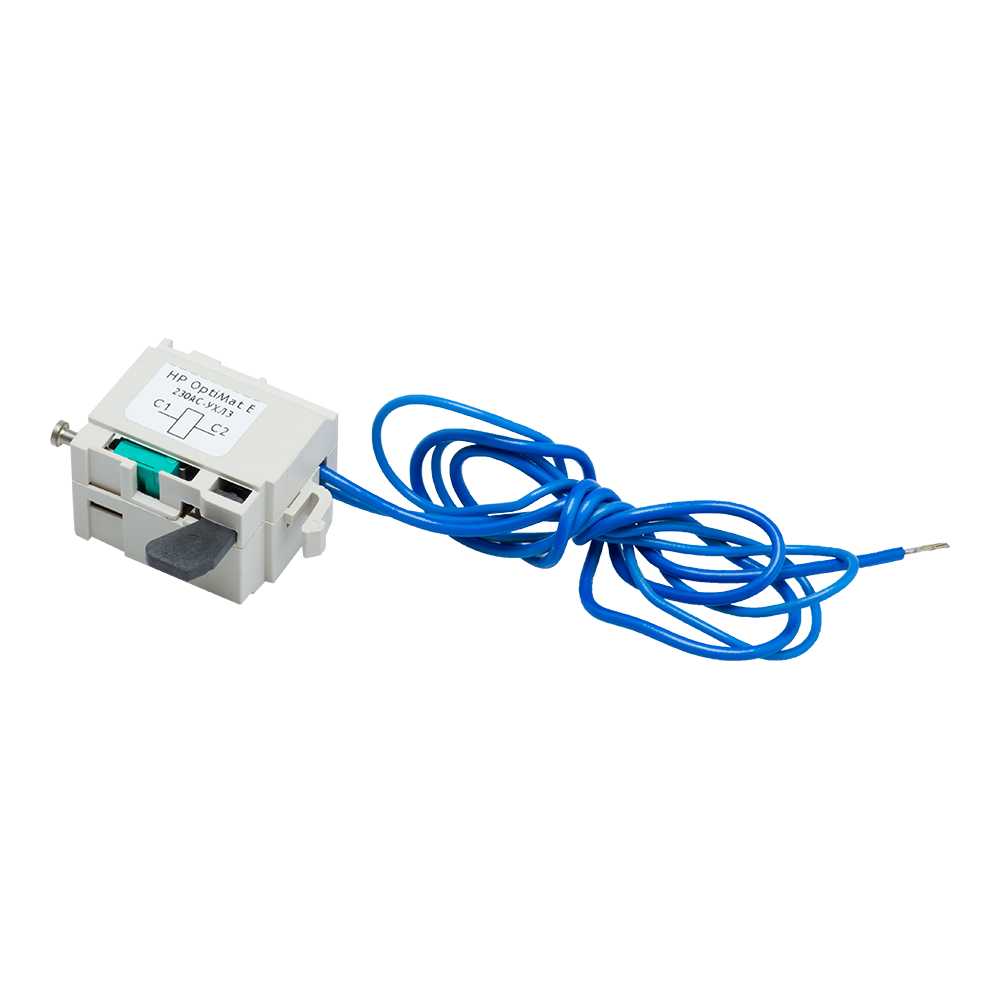

Независимый расцепитель дополнительная сборочная единица подходит для применения с выключателями типа OptiMat E100РЕГ и OptiMat E250РЕГ и обеспечивает выключение выключателя при подаче на выводы его катушки напряжения однофазного переменного или постоянного тока. Независимый расцепитель имеет встроенный контакт, снимающий питание с катушки после срабатывания независимого расцепителя.
Количество полюсов : 1
Уставка расцепителей токов короткого замыкания : 1,3Iн
Номинальный ток In (А) : 0.6
Вид расцепителей : электромагнитный
Вспомогательные (свободные) контакты : Нет
Наличие привода : ручной
Регулировка максимальных расцепителей тока : 0
Род тока : DC
Номинальное импульсное напряжение Uimp (кВ) : 6
Номинальное рабочее напряжение постоянного тока Ue (В) : 110
Предельная коммутационная способность постоянного тока Icu (кА) : 2.5
Номинальная рабочая наибольшая отключающая способность Ics (% Icu) : 100
Наличие независимого расцепителя : 0
Номинальный продолжительный ток Iu (А) : 0.6
Предельная коммутационная способность постоянного тока Icu при 110DС (кА) : 2.5
Дополнительный расцепитель : Нет
Дополнительное оборудование : Нет
Стандарт российский (ГОСТ, ТУ) : ГОСТ Р 50030.2
Наличие вспомогательных контактов сигнализации : 0
Возможность самостоятельного подключения дополнительных устройств : 0
Макс. сечение присоединяемых проводов (мм²) : 6
Способ установки : стационарный с креплением на панели
Способ крепления (монтажа) : винт
Присоединение внешних проводников : переднее
Вид присоединяемых проводников : провод
Степень защиты (IP) : IP00
Категория применения по селективности : неселективный
Диапазон рабочих температур (˚С) : от -40°С до +60°С
Климатическое исполнение и категория размещения : У3
Тип изделия : Выключатель автоматический
Тип приёмки : ОТК
Габариты изделия: Ширина (мм) : 28
Габариты изделия: Высота (мм) : 110
Габариты изделия: Глубина (мм) : 84
