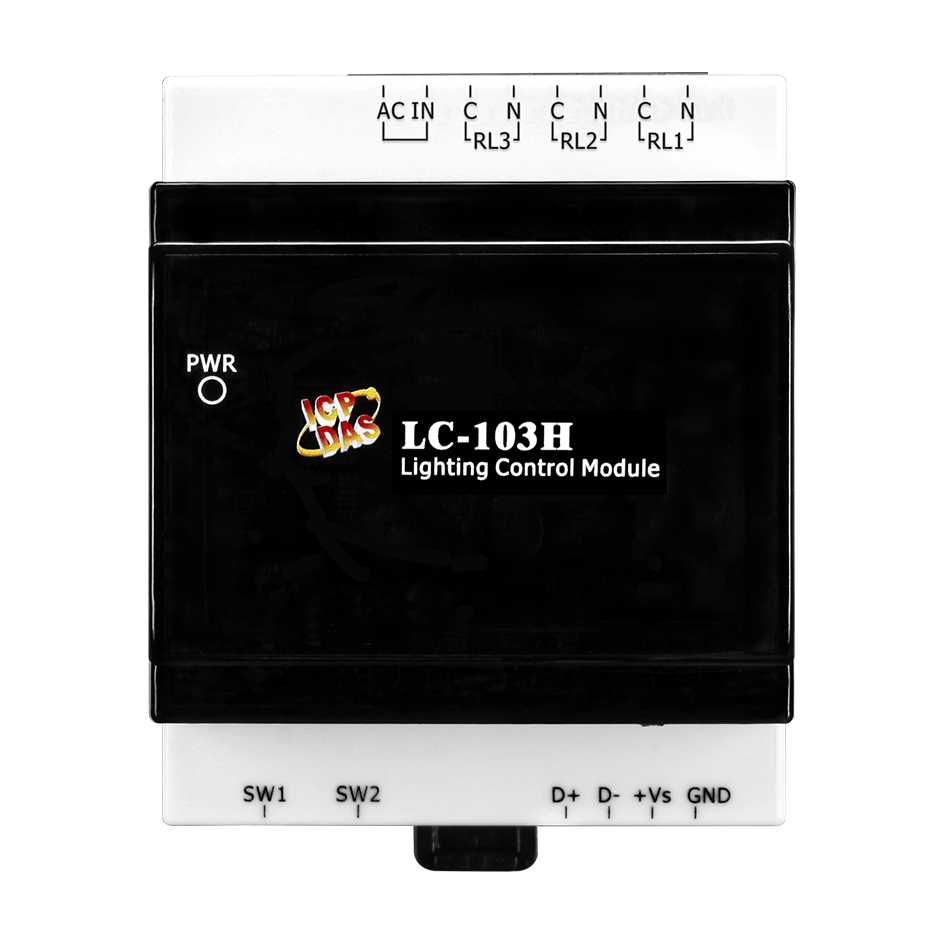

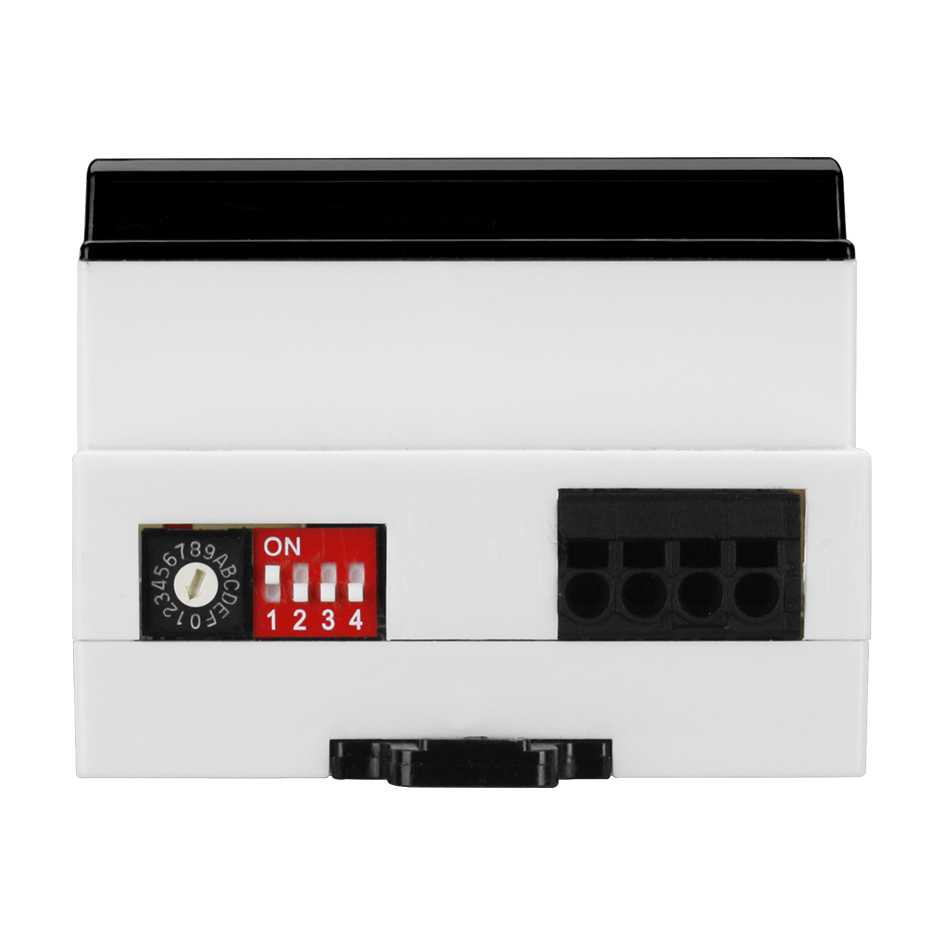

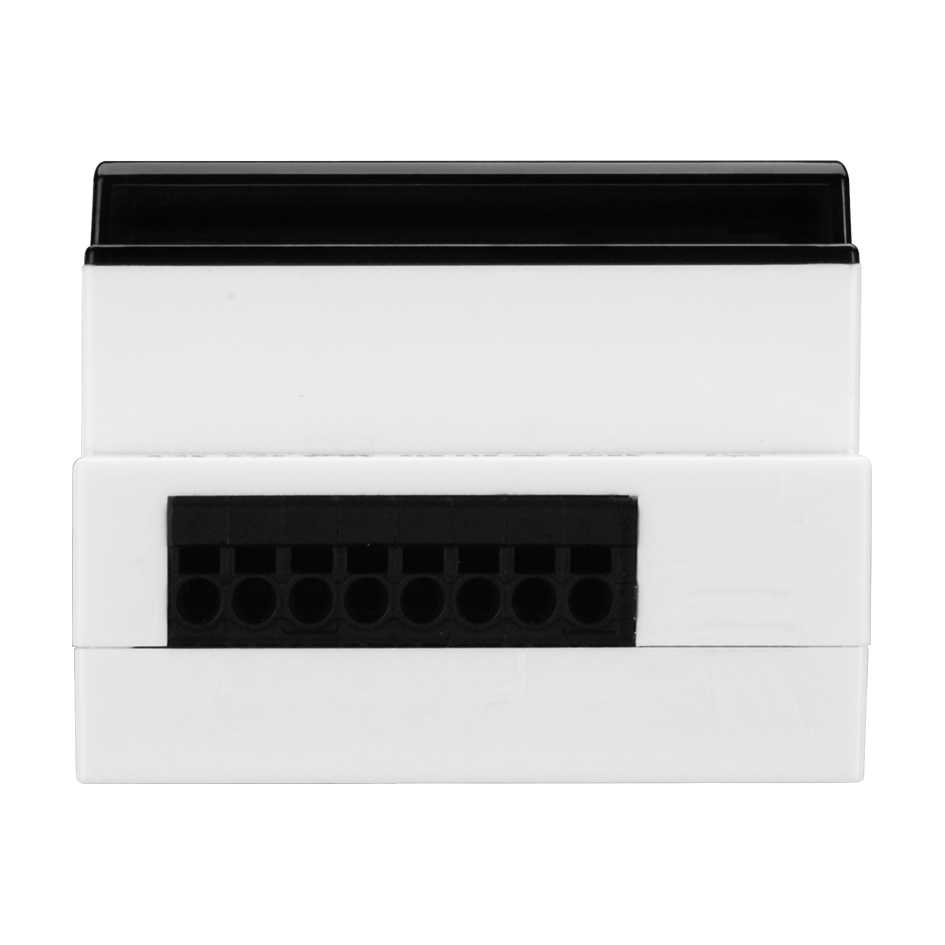

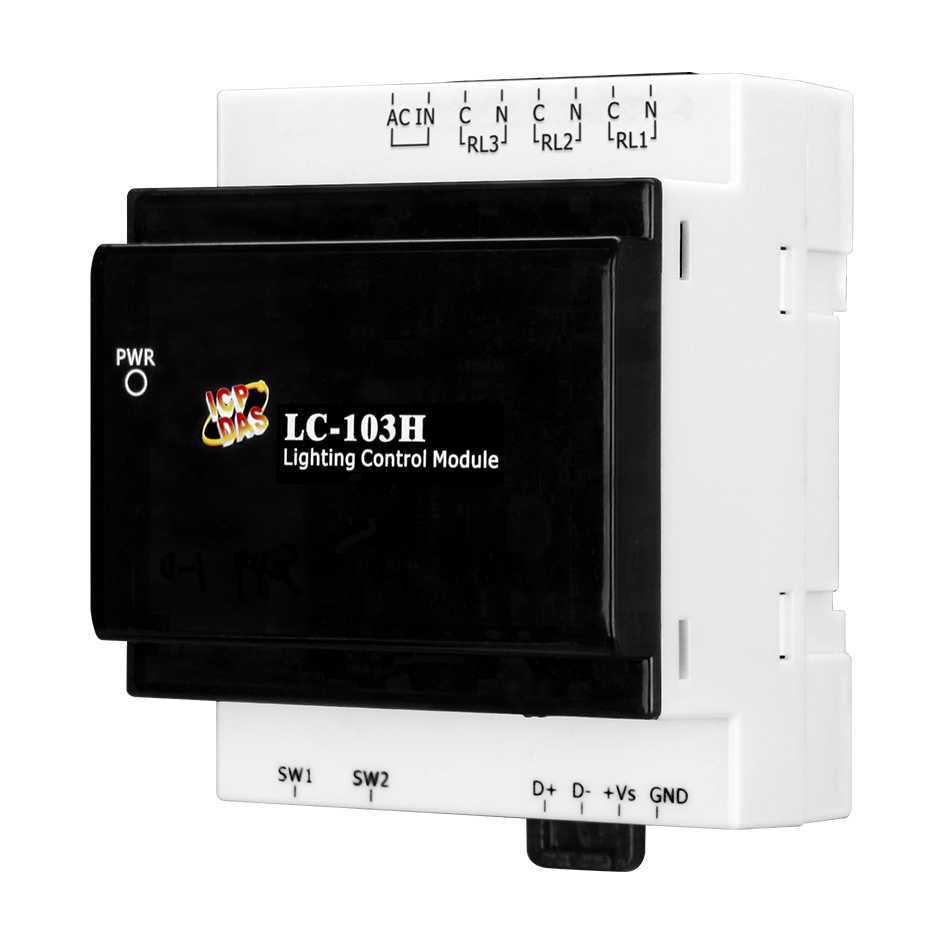

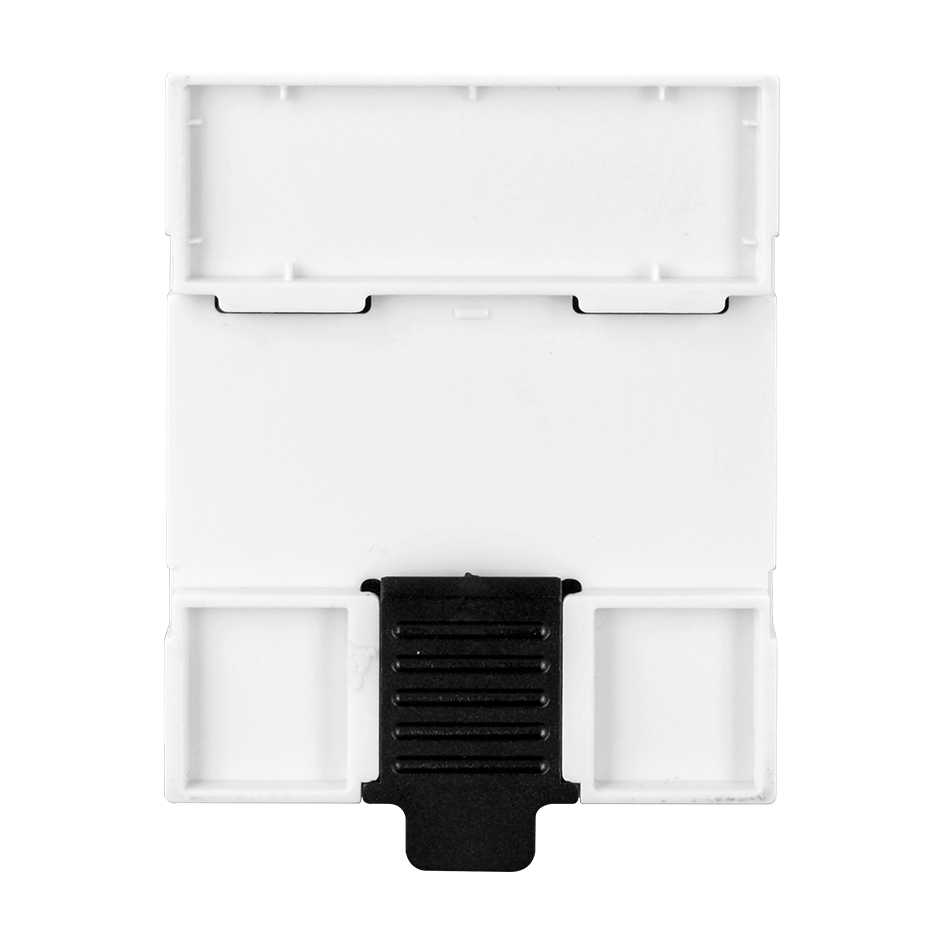

LC-103H CR Модуль управления освещением с 1 каналом дискретного ввода и 3 каналами релейного вывода 16 A

Артикул полный

00-06131377

Габаритные размеры, мм

52 x 98 x 27

Потребление тока

0.5 Вт макс.

Сторожевой таймер

1 ~ 31 

Тип каналов дискретного ввода

90 ~ 240 В перем.тока 

Входное сопротивление

68 кОм, 1 Вт 

Количество каналов дискретного ввода

1 

Напряжение в закрытом состоянии

60 В перем.тока 

Напряжение в открытом состоянии

85 В перем.тока 

Монтаж

настенный 

Количество каналов релейного вывода

3 

Механическая износостойкость

5000000 переключений 

Установка значения при подаче питания

Нет 

Установка безопасного значения

Нет 

Время восстановления

5 мс макс. 

Электрическая износостойкость

120 000 переключений 

Нагрузочная способность реле

16 А 

Время переключения реле

10 мс макс. 

Рабочее напряжение

250 В перем. или 30 В пост. 
10 ~ 30 В пост.тока 

Тип каналов релейного вывода

Силовое реле, Form A (SPST N.O.) 

Количество подключаемых источников света

Накаливания: 8 * 40 Вт/ 220 В пер. 
Светодиодные: 10 * 40 Вт/ 220 В пер. 

Системные индикаторы

1 индикатор питания 

Разъем электропитания

RJ-11 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Температура хранения, °C

-30 ~ +75 

Рабочая температура, °C

-25 ~ +75 

Разъем последовательного порта

RJ-11 (6P4C или 6P6C) 

i18n::field-data_format

(N, 8, 1) 

Скорость передачи данных, бит/с

9600 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Изоляция каналов внутренней логики

5000 Vrms 

Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±2 кВ для каждого канала 
±4 кВ для случайной точки 

Интерфейс управления

Локальное и удаленное управление состоянием реле (Вкл/Выкл) 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 

Тип каналов

Дискретный ввод 
Релейный вывод
