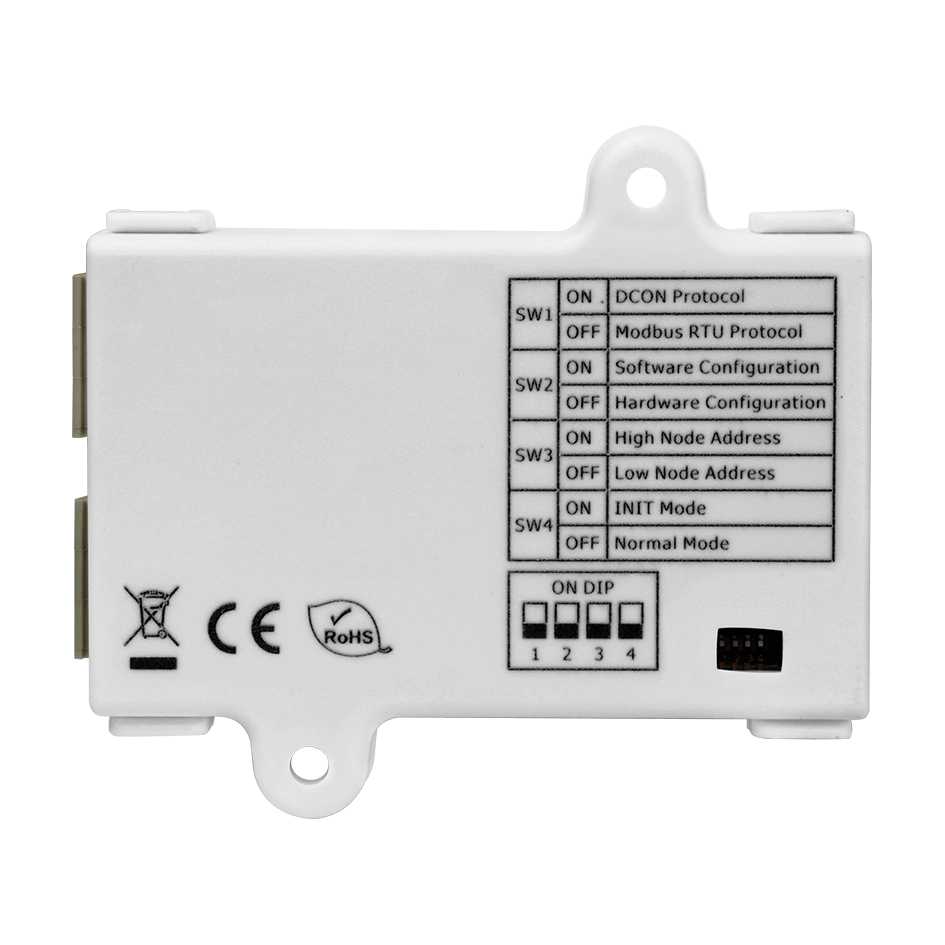

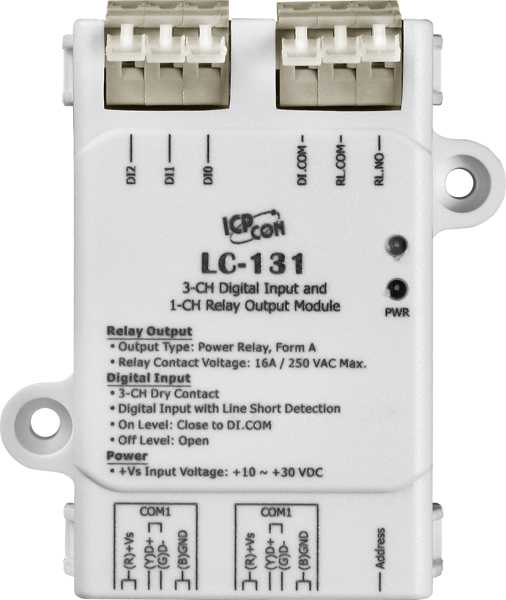

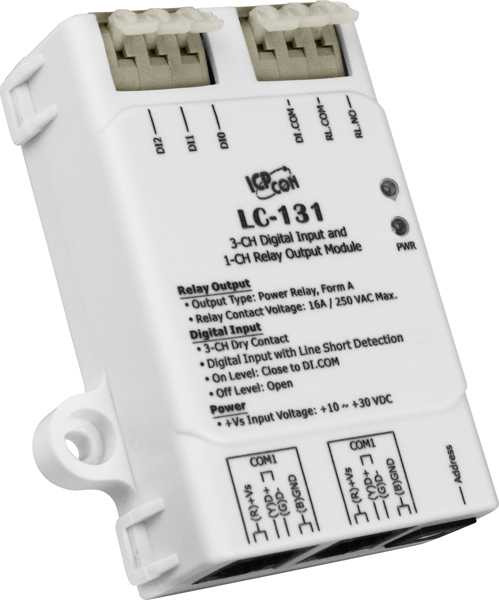

LC-131 CR Модуль управления освещением с 3 каналами дискретного ввода и 1 каналом релейного вывода

Габаритные размеры, мм

52 x 98 x 27

Потребление тока

0.8 Вт макс.

Артикул полный

00-06084420

Сторожевой таймер

96 ~ 127 

Тип каналов дискретного ввода

Сухой контакт 

Количество каналов дискретного ввода

3 

Напряжение в закрытом состоянии

Открытый 

Напряжение в открытом состоянии

Замкнут на GND 

Защита от короткого замыкания

Есть, требуется внешний терминальный резистор 1 кОм 

Монтаж

настенный 

Количество каналов релейного вывода

1 

Механическая износостойкость

100000 переключений 

Установка значения при подаче питания

Есть, настраивается программно 

Установка безопасного значения

Есть, настраивается программно 

Время восстановления

5 мс макс. 

Электрическая износостойкость

50000 переключений 

Нагрузочная способность реле

16 А (резистивная нагрузка) 

Время переключения реле

15 мс макс. 

Рабочее напряжение

250 В перем. или 30 В пост. 

Тип каналов релейного вывода

Силовое реле, Form A (SPST N.O.) 

Системные индикаторы

1 индикатор питания 

Питание через терминальную клемму

Есть, 10 ~ 30 В пост.тока 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Температура хранения, °C

-30 ~ +80 

Рабочая температура, °C

-25 ~ +75 

Разъем последовательного порта

RJ-11 (6P4C или 6P6C) 

i18n::field-data_format

(N, 8, 1) 

Скорость передачи данных, бит/с

1200 ~ 115200 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Минимальная ширина импульса

5 мс 

Максимальное разрешение счетчика

16 бит 

Максимальная частота входного сигнала

100 Гц 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 

Тип каналов

Дискретный ввод 
Релейный вывод
