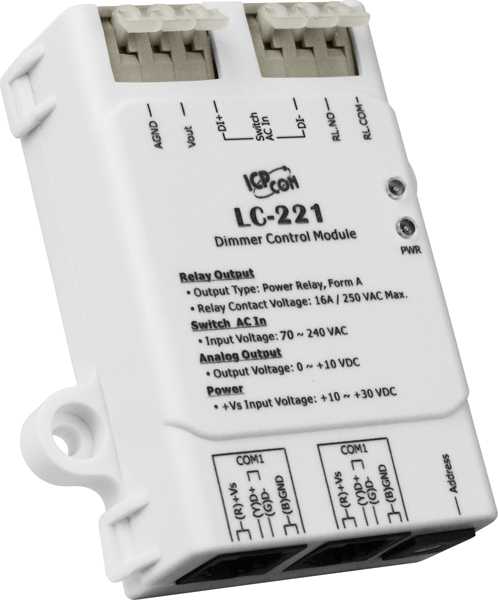

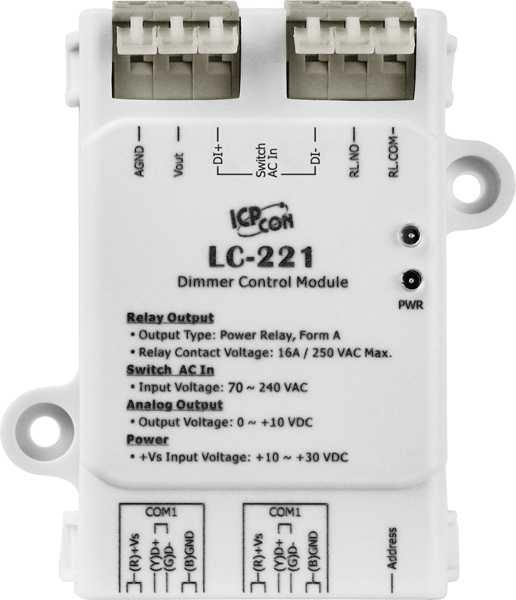

LC-221 CR Модуль управления освещением с 1 каналом аналогового вывода, 1 каналом дискретного ввода и 1 каналом релейного вывода, с функцией управления диммером

Габаритные размеры, мм

52 x 98 x 27

Потребление тока

1.4 Вт макс.

Артикул полный

00-06083402

Сторожевой таймер

64 ~ 95 

Тип каналов дискретного ввода

Влажный контакт 

Входное сопротивление

68 кОм, 1 Вт 

Количество каналов дискретного ввода

1 

Напряжение в закрытом состоянии

45 В пер. макс. 

Напряжение в открытом состоянии

70 ~ 240 В перем.тока 

Монтаж

настенный 

Количество каналов релейного вывода

1 

Механическая износостойкость

10000000 переключений 

Установка значения при подаче питания

Есть, настраивается программно 

Установка безопасного значения

Есть, настраивается программно 

Время восстановления

5 мс макс. 

Электрическая износостойкость

50000 переключений 

Нагрузочная способность реле

16 А (резистивная нагрузка) 

Время переключения реле

15 мс макс. 

Рабочее напряжение

250 В перем. или 30 В пост. 

Тип каналов релейного вывода

Силовое реле, Form A (SPST N.O.) 

Системные индикаторы

1 индикатор питания 

Питание через терминальную клемму

Есть, 10 ~ 30 В пост.тока 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Температура хранения, °C

-30 ~ +80 

Рабочая температура, °C

-25 ~ +75 

Разъем последовательного порта

RJ-11 (6P4C или 6P6C) 

i18n::field-data_format

(N, 8, 1) 

Скорость передачи данных, бит/с

1200 ~ 115200 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Нагрузочная способность выхода по напряжению

20 мА 

Время установки значения ЦАП

10 мс 

Нагрузочная способность выхода по току

450 Ом 

Количество каналов ЦАП

1 

Точность ЦАП

±0.1% 
±0.1% от полного диапазона 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 
0 ~ 20 мА, 4 ~ 20 мА 

Диапазон выходных сигналов по напряжению

0 ~ 10 В 

Разрешение ЦАП

12 бит 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового вывода 

Тип каналов

Аналоговый вывод 
Дискретный ввод 
Релейный вывод
