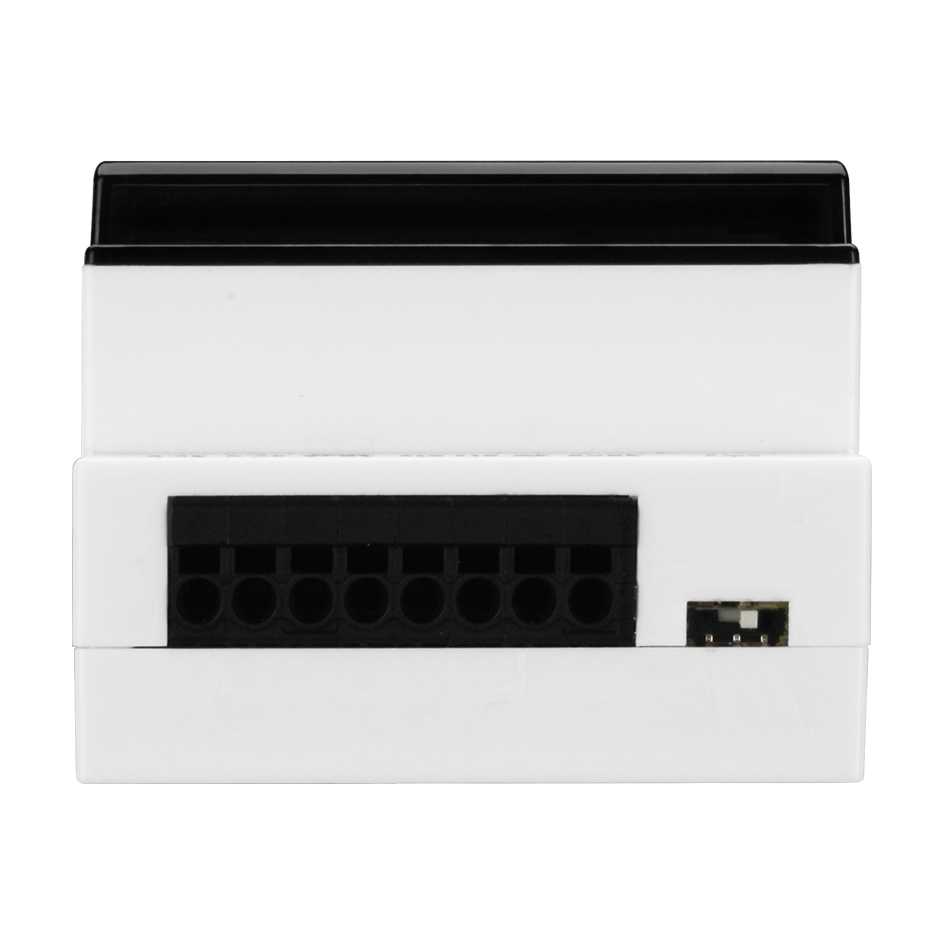

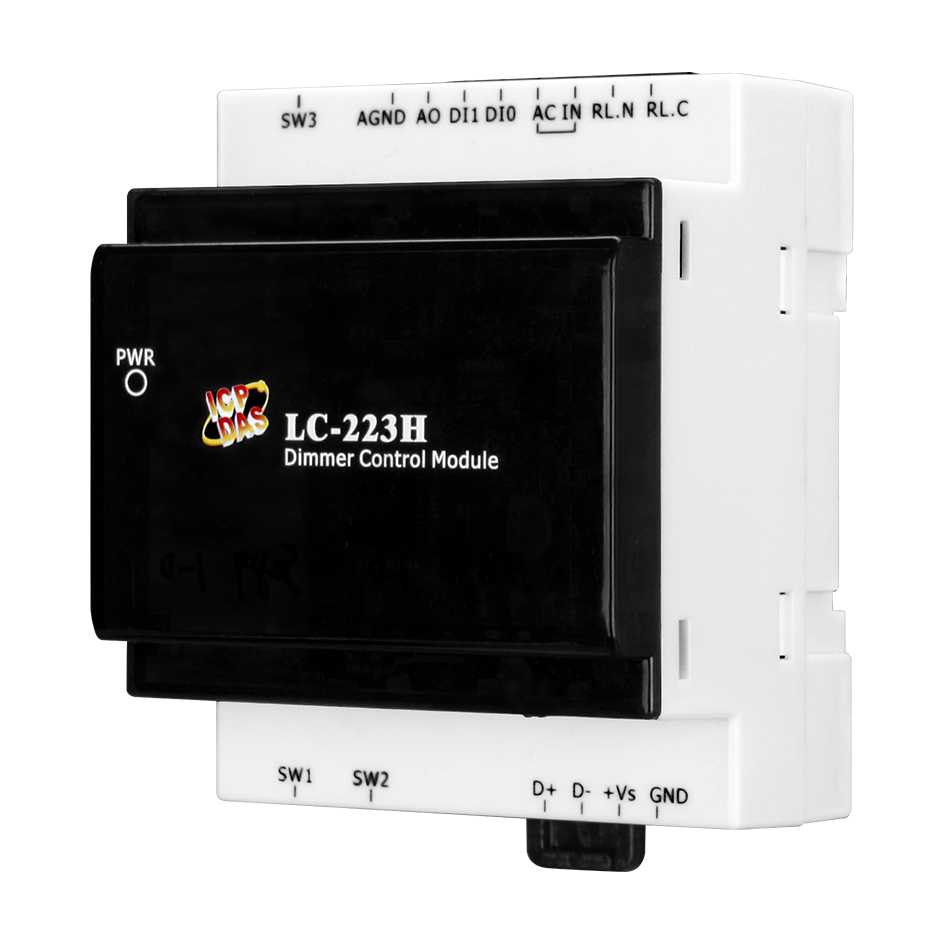

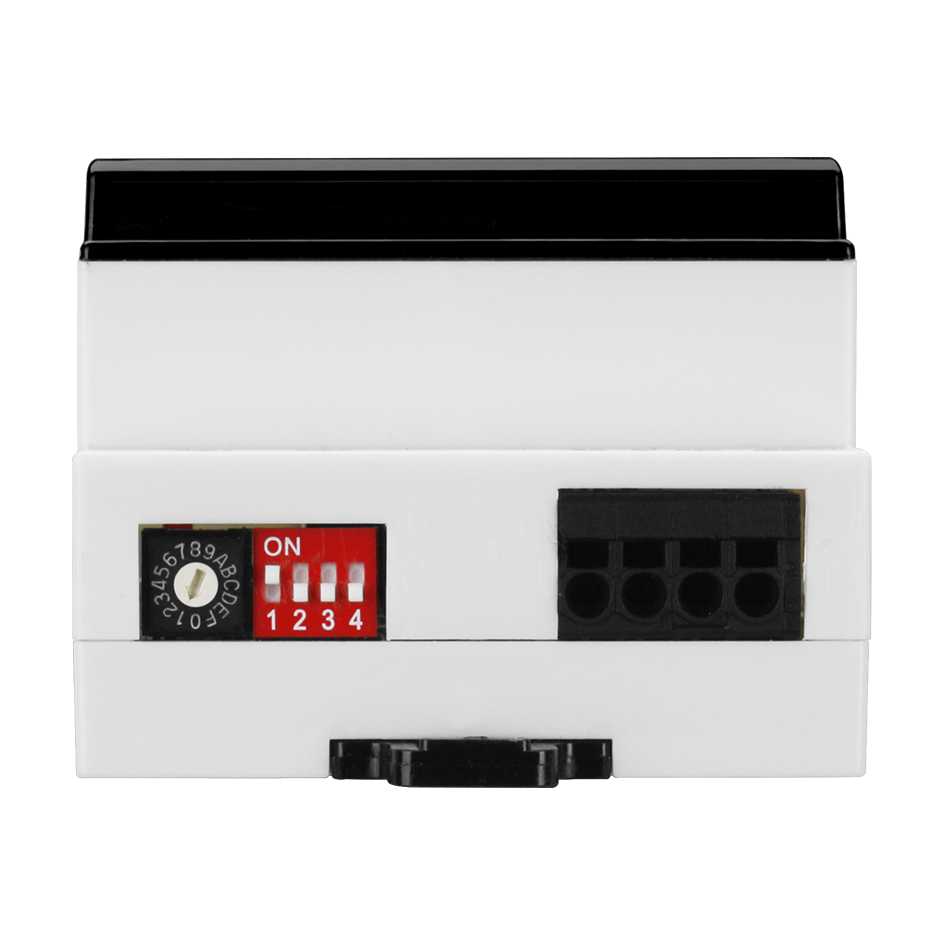

LC-223H CR Модуль управления освещением с 1 каналом аналогового вывода, 3 каналами дискретного ввода и 1 каналом релейного вывода, с функцией управления диммером

Артикул полный

00-06131378

Габаритные размеры, мм

52 x 98 x 27

Потребление тока

1.4 Вт

Тип каналов дискретного ввода

2 сухих (для триггеров диммера), 1 влажный (для выключателя) 

Количество каналов дискретного ввода

3 

Напряжение в закрытом состоянии

Сухой контакт: Открытый 
Влажный контакт: 30 В пер. макс. 

Напряжение в открытом состоянии

Сухой контакт: Замкнут на GND 
Влажный контакт: +80~ 240 В пер. 

Монтаж

настенный 

Количество каналов релейного вывода

1 

Механическая износостойкость

10000000 переключений 

Установка значения при подаче питания

Есть, настраивается программно 

Установка безопасного значения

Есть, настраивается программно 

Время восстановления

5 мс макс. 

Электрическая износостойкость

50000 переключений 

Нагрузочная способность реле

16 А (резистивная нагрузка) 

Время переключения реле

15 мс макс. 

Рабочее напряжение

250 В перем. или 30 В пост. 
10 ~ 30 В пост.тока 

Тип каналов релейного вывода

Силовое реле (Form A) 

Количество подключаемых источников света

Накаливания: 8 * 40 Вт/ 220 В пер. 
Светодиодные: 10 * 40 Вт/ 220 В пер. 

Системные индикаторы

1 индикатор питания 

Рабочая влажность, %

10 ~ 95 

Температура хранения, °C

-30 ~ +80 

Рабочая температура, °C

-25 ~ +75 

i18n::field-data_format

(N, 8, 1) 

Скорость передачи данных, бит/с

1200 ~ 115200 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±4 кВ для случайной точки 

Нагрузочная способность выхода по напряжению

20 мА 

Время установки значения ЦАП

10 мс 

Нагрузочная способность выхода по току

450 Ом 

Количество каналов ЦАП

1 

Точность ЦАП

±0.1% 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 

Диапазон выходных сигналов по напряжению

0 ~ 10 В 
1 ~ 10 В 

Разрешение ЦАП

12 бит 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового вывода 

Тип каналов

Аналоговый вывод 
Дискретный ввод 
Релейный вывод
