В барьерах искробезопасности ЛПА-141 входные и выходные цепи объединены общим проводом, что позволяет снизить стоимость канала.
При территориально разнесенных датчиках, а также в условиях сложной помеховой обстановки, мы рекомендуем применять барьеры искробезопасности ЛПА-140, которые имеют гальваническое разделение между каналами.
Например, маркировка двухканального барьера искробезопасности с гальваническим разделением между каналами будет выглядеть следующим образом: ЛПА-140-201.
Барьеры искробезопасности ЛПА-141-х01 обеспечивают прием и преобразование входных сигналов от дискретных датчиков, дискретных датчиков с поддержкой контроля цепи и дискретных датчиков с выходным сигналом по стандарту NAMUR (EN 60947-5-6), подключаемых по двухпроводной линии связи.
Сертифицирован:
Для подключения датчиков, объединенных общим проводом, рекомендуем обратить внимание на барьер искробезопасности .
Для подключения датчиков, работающих на частоте до 50 кГц, рекомендуем обратить внимание на барьер искробезопасности .
Надежность ЛПА-141 подтверждена расчетами аккредитованного органа по сертификации Endurance, аттестат аккредитации №РОСС RU.04УДР.ФБ01 от 07.12.2022.
Барьеры искробезопасности ЛПА-141 сертифицированы на уровень полноты безопасности SIL2 и SIL3.
Расчет безотказности ЛПА-141 и Сертификат соответствия УПБ2 (SIL2) и УПБ3 (SIL3) можно посмотреть в разделе Документация.
Таблица 1 — Основные технические характеристики
| Двух-, трех- и четырехканальное исполнение. |
| Напряжение питания барьера — 24 В (18...30 В). |
| Максимальная потребляемая мощность — 1,8 Вт. |
| Наличие функции контроля цепи. |
| Состояние выходных реле — нормально разомкнутые. |
| Частота переключения не более 10 Гц. |
| Нагрузочная способность выхода 30 В, 300 мА переменного или постоянного тока. |
| Диапазон рабочих температур минус 40...плюс 70 °С. |
| Габаритные размеры барьера искробезопасности — 113х100х22,5 мм. |
| Масса ЛПА-141-401 — 140 г. |
| Степень защиты корпуса — IP20. |
| Гарантийный срок эксплуатации - 5 лет со дня продажи. |
| Средний срок службы барьера искробезопасности — 12 лет. |
Барьер искрозащиты с искробезопасными электрическими цепями уровня «ia» выполнен в соответствии с требованиями ГОСТ 31610.11-2014, ГОСТ 31610.0-2019, имеет маркировку взрывозащиты «[Ex ia Ma] I», «[Ex ia Ga] IIC/IIB», «[Ех ia Da] IIIC» и предназначен для установки вне взрывоопасных зон.
Барьер искрозащиты обеспечивает следующие характеристики искробезопасной цепи:
Таблица 2 — Максимальные значения искробезопасных электрических цепей барьеров ЛПА-141
| Группа и подгруппы взрывозащищенного электрооборудования | Uo, В |
Io, мА |
Lo, мГн |
Сo, мкФ |
Ро, Вт |
Um, В |
| I | 12 | 10 | 3000 | 38 | 0,12 | 250 |
| IIC | 340 | 1,41 | ||||
| IIB/IIIC | 1000 | 9 |
Барьер искробезопасности опрашивает датчик с выходным сигналом по стандарту NAMUR. Эквивалентная схема опроса датчика, согласно стандарту NAMUR (EN 60947-5-6), показана на следующем рисунке:
Контроль цепи датчика реализован по стандарту NAMUR следующим образом:
Барьер искрозащиты регистрирует следующие пороговые значения входного тока: включен 2,1 мА (от 2,1 до 6,4 мА), выключен 1,2 мА (от 0,4 до 1,2 мА), ток переключения 1,65 мА ± 0,2 мА гистерезис.
Барьер искробезопасности повторяет состояние датчика на выходном оптореле Out[N], при этом сигналы контроля цепи «короткое замыкание», «обрыв линии связи» поступают на выходное оптореле Error[N].
Барьер искрозащиты осуществляет переключение и индикацию в соответствии со следующей таблицей:
| Состояние датчика | Выходной ток датчика I, мА |
Цвет светодиода |
Оптореле «работа», Out[N] |
Оптореле «ошибка», Error[N] |
|
| Работа | включен | 2,1 ≤ Iд ≤ 6,4 | зеленый | замкнуто | разомкнуто |
| выключен | 0,4 ≤ Iд ≤ 1,2 | не горит | разомкнуто | разомкнуто | |
| Ошибка | КЗ | Iд ≥ 6,5 | оранжевый | замкнуто | замкнуто |
| обрыв | Iд ≤ 0,2 | красный | разомкнуто | замкнуто | |
Дискретный датчик можно легко превратить в дискретный датчик с поддержкой контроля цепи, подключив к нему 2 резистора по следующей схеме:
Резистор R1 рекомендуется принять номиналом 20 кОм, резистор R2 — 2 кОм. Номинальная мощность резисторов должна быть не менее 0,1 Вт. Резистор R1 допускается выбирать из диапазона 10...30 кОм, резистор R2 — из диапазона 750...3000 Ом. Барьеры искробезопасности повторяют состояние датчика на выходном оптореле Out[N], при этом сигналы контроля цепи «короткое замыкание», «обрыв линии связи» поступают на выходное оптореле Error[N].
В стандартный комплект поставки входит:
Для получения чертежей схем подключения выберите вариант подключения и модификацию.
Основные характеристики:

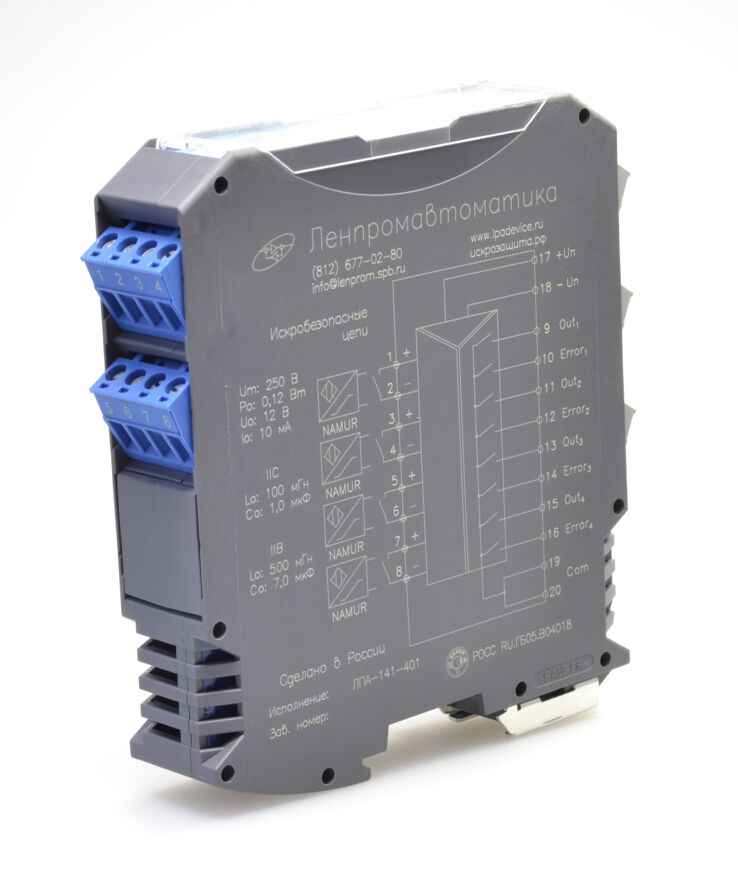

Конструктивно барьер искрозащиты выполнен в пластмассовом неразборном корпусе и предназначен для установки на монтажный рельс шириной 35 мм. Для облегчения монтажа и замены барьера искробезопасности применены съёмные клеммные колодки.
Благодаря им отпадает необходимость переподключения объектовых проводов и проводов тестового оборудования. Достаточно подключить провода к одному из барьеров искробезопасности, а затем подключать колодки вместе с проводами к другим барьерам искрозащиты.
