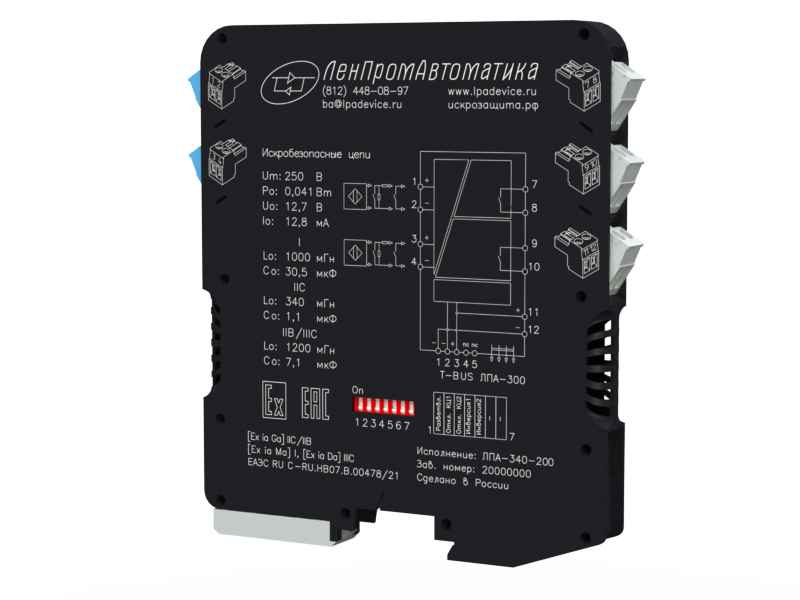

Барьер искробезопасности с гальванической развязкой ЛПА-340

Сертифицирован:

• на соответствие требованиям ТР ТС 012 "О безопасности оборудования для работы во взрывоопасных средах";
• на соответствие требованиям ТР ТС 020 "Электромагнитная совместимость технических средств";
• на уровень полноты безопасности УПБ2 (SIL2) и УПБ3 (SIL3).

Ключевые особенности барьеров искробезопасности ЛПА-340

• Прием дискретных сигналов с частотой до 5 кГц (ЛПА-340-210).

• Возможность подачи питания через клеммную винтовую колодку, по шине T-BUS или от платы ЛПА-300.

• Гальваническое разделение входных и выходных сигнальных цепей, а также входных цепей от цепей питания.

• Диагностика внутренних питающих цепей барьера искрозащиты, включая питание искробезопасной части с формированием приоритетного сигнала ошибки.

• Светодиодная индикация состояния входных цепей, статуса режима разветвления и состояния цепей питания барьера искробезопасности.

• Различные типы выходных сигналов:

  • оптореле (ЛПА-340-100, ЛПА-340-200);
  • открытый коллектор (ЛПА-340-210);
  • NAMUR с формированием 4 состояний: КЗ, датчик замкнут, датчик разомкнут, обрыв (ЛПА-340-220).

• Гибкое конфигурирование изделий посредством DIP-переключателей:

  • режим разветвления сигнала (по схеме "1 вход - 2 выхода");
  • блокировка ошибки входной цепи;
  • инверсия выходного сигнала;
  • выбор нижнего или верхнего ключа (ЛПА-340-210).

• Возможность удаленной поканальной диагностики при установке на объединительные модули ;

• Возможность подключения релейных модулей  с целью увеличения нагрузочной способности выходных цепей барьеров (для ЛПА-340-200, ЛПА-340-210 и ЛПА-340-100).

Совместимое оборудование

• Универсальный объединительный модуль ЛПА-300;
• Модуль реле ЛПА-840;
• Шина T-BUS.

Надежность

Надежность ЛПА-340 подтверждена расчетами аккредитованного органа по сертификации Endurance, аттестат аккредитации №РОСС RU.04УДР.ФБ01 от 07.12.2022.

Барьеры искробезопасности ЛПА-340 сертифицированы на уровень полноты безопасности SIL2 и SIL3.

Руководство по функциональной безопасности и Сертификат соответствия УПБ2 (SIL2) и УПБ3 (SIL3) можно посмотреть в разделе Документация.

Основные технические характеристики барьеров искробезопасности ЛПА-340

Таблица 1 — Основные технические характеристики

Барьеры искрозащиты с искробезопасными электрическими цепями уровня «ia» выполнены в соответствии с требованиями ГОСТ 31610.11-2014, ГОСТ 31610.0-2019, имеют маркировку взрывозащиты [Ex ia Ga] IIC/IIB, [Ex ia Da] IIIC, [Ex ia Ma] I и предназначены для установки вне взрывоопасных зон.

Барьеры искрозащиты обеспечивают следующие характеристики искробезопасной цепи:

Таблица 2 — Максимальные значения искробезопасных электрических цепей барьеров искробезопасности ЛПА-340

В таблице ниже приведены функциональные различия между модификациями:

Таблица 3 — Основные характеристики барьеров искробезопасности ЛПА-340

Реализация контроля цепи для пассивных дискретных датчиков.

Дискретный датчик можно легко превратить в дискретный датчик с поддержкой контроля цепи, подключив к нему 2 резистора по следующей схеме:


Резистор R1 рекомендуется принять номиналом 20 кОм, резистор R2 – 2 кОм. Номинальная мощность резисторов должна быть не менее 0,1 Вт. Резистор R1 допускается выбирать из диапазона 10…30 кОм, резистор R2 – из диапазона 750…3000 Ом.

Конфигурирование барьеров искробезопасности ЛПА-340.

Все барьеры искрозащиты ЛПА-340 являются конфигурируемыми изделиями. Конфигурирование осуществляется посредством 7-позиционного DIP-переключателя, расположенного на боковой стенке корпуса. В зависимости от модификации, для включения или отключения различных функций используются соответствующие разряды DIP-переключателя. На боковой стенке корпуса изделия нанесена таблица с указанием назначения всех используемых разрядов для каждой конкретной модификации. Ниже приведена сводная таблица конфигурируемых функций по модификациям.

Параметры внешних искробезопасных электрических цепей активных барьеров искробезопасности

Комплект поставки

В стандартный комплект поставки входит:

• барьер искробезопасности ЛПА-340;
• руководство по эксплуатации (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию);
• паспорт (при групповой поставке барьеров комплектуется в количестве 1 шт. на партию с перечислением диапазона заводских номеров, либо по требованию заказчика предоставляется отдельный паспорт на каждое изделие);
• коробка упаковочная.

Конструкция и крепеж

Конструктивно барьеры искробезопасности выполнены в пластиковом корпусе, состоящем из двух частей, с установленной внутрь печатной платой и закрытом сверху шильдом. На корпусе, клеммных колодках и шильде нанесена маркировка. Защелка с пружиной предназначены для фиксации барьеров искрозащиты при установке на стандартный монтажный DIN-рельс шириной 35 мм. Для различных версий барьеров искробезопасности в корпусе предусмотрены заглушки, устанавливаемые на месте неиспользуемых клеммных колодок. Элементы индикации (светодиоды) расположены на верхнем шильде барьера искрозащиты, органы конфигурирования (DIP-переключатель) – на боковой поверхности корпуса.

Габаритный чертеж

Ниже приведен габаритный чертеж барьера искробезопасности.
