Барьеры серии ЛПА-410 разработаны специально для обеспечения искробезопасности линий связи интерфейсов RS-485/422, обеспечивают высокую скорость и дальность передачи данных.
В конструкции барьеров предусмотрены встроенные согласующие резисторы с номиналами 100 Ом и 120 Ом, которые можно самостоятельно подключать или отключать с помощью микропереключателей.
Все изделия серии доступны в вариантах с двумя или четырьмя плечами, максимальное рекомендуемое рабочее напряжение 5 В. При использовании версии барьера с четырьмя плечами можно защитить две полудуплексные линии RS-485 или одну полнодуплексную линию RS-422.
Таблица 1 — Основные технические характеристики
| 2 или 4 плеча. |
| Максимальное входное эффективное значение напряжения переменного тока Um, при котором обеспечивается искробезопасность защищаемой цепи, составляет 250 В. |
| Широкий выбор модификаций с разными значениями Io, Lo, проходным сопротивлением плеч. |
| Широкий температурный диапазон от – 40 до + 70 °С для применения в сложных климатических условиях. |
| Степень защиты корпуса - IP20. |
| Габаритные размеры (с колодками) – 140х130х12,5 мм |
| Масса – не более 150 г. |
| Средний срок службы барьера — 12 лет. |
| Средняя наработка до отказа барьера — не менее 150 000 ч. |
| Барьеры являются невосстанавливаемыми изделиями и ремонту не подлежат (согласно п.9.1.2.3 ГОСТ 31610.11-2014 должна быть исключена возможность ремонта или замены элементов внутреннего монтажа барьеров). |
Барьеры с искробезопасными электрическими цепями уровня «ia» выполнены в соответствии с требованиями ГОСТ 31610.0-2019 – «Взрывоопасные среды. Часть 0. Оборудование. Общие требования» и ГОСТ 31610.11-2014 – «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь i», имеют маркировку взрывозащиты «[Ex ia Ma] I, [Ex ia Ga] IIC/IIB, [Ex ia Da] IIIC» и предназначены для установки вне взрывоопасных зон.
При попадании в искроопасные цепи напряжения, превышающего максимальное рекомендуемое рабочее напряжение, барьеры обеспечивают перегорание встроенного предохранителя и тем самым отключают защищаемую цепь от опасного напряжения. Дальнейшее использование «сработавшего» барьера невозможно.
Барьер искробезопасности обеспечивает следующие характеристики искробезопасной цепи:
Таблица 2 — Максимальные значения искробезопасных электрических параметров барьеров серии ЛПА-410 при Um=250 В
| Модификация изделия | Uo, В |
Io, мА |
Po, Вт |
I | IIC | IIB/IIIC | Rплеча ном., Ом |
|||
| Lo, мГн |
Co, мкФ |
Lo, мГн |
Co, мкФ |
Lo, мГн |
Co, мкФ |
|||||
| ЛПА-410-А002 | 7,2 | 236 | 0,424 | 8,37 | 1000 | 0,63 | 13,5 | 2,55 | 240 | 45 |
| ЛПА-410-А012 | 140 | 0,252 | 23,8 | 1,81 | 7,25 | 80 | ||||
| ЛПА-410-А022 | 71 | 0,128 | 92,57 | 7,05 | 28,21 | 174 | ||||
| ЛПА-410-А032 | 20 | 0,035 | 1000 | 88,88 | 355,55 | 731 | ||||
| ЛПА-410-А042 | 10 | 0,018 | 1000 | 100 | 1000 | 1459 | ||||
В стандартный комплект поставки входит:

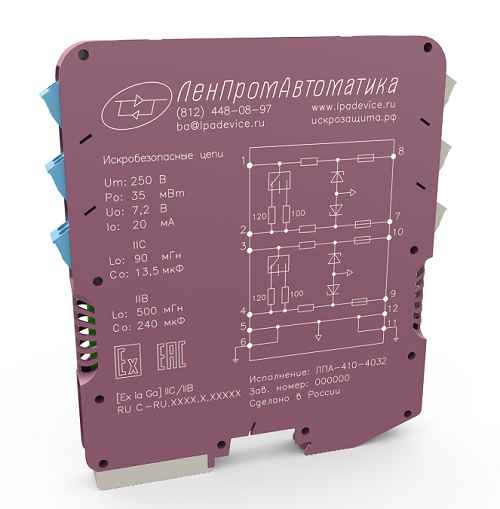

Конструктивно барьер искрозащиты выполнен в пластмассовом неразборном корпусе. Конструкция корпуса позволяет устанавливать барьеры на стандартный монтажный DIN-рельс шириной 35 мм. Барьер оборудован винтовыми клеммами для подключения внешних цепей и заземления. Для облегчения монтажа и замены барьеров применены съемные клеммные колодки с винтовыми клеммами. Для подключения заземления предусмотрено четыре клеммы.
