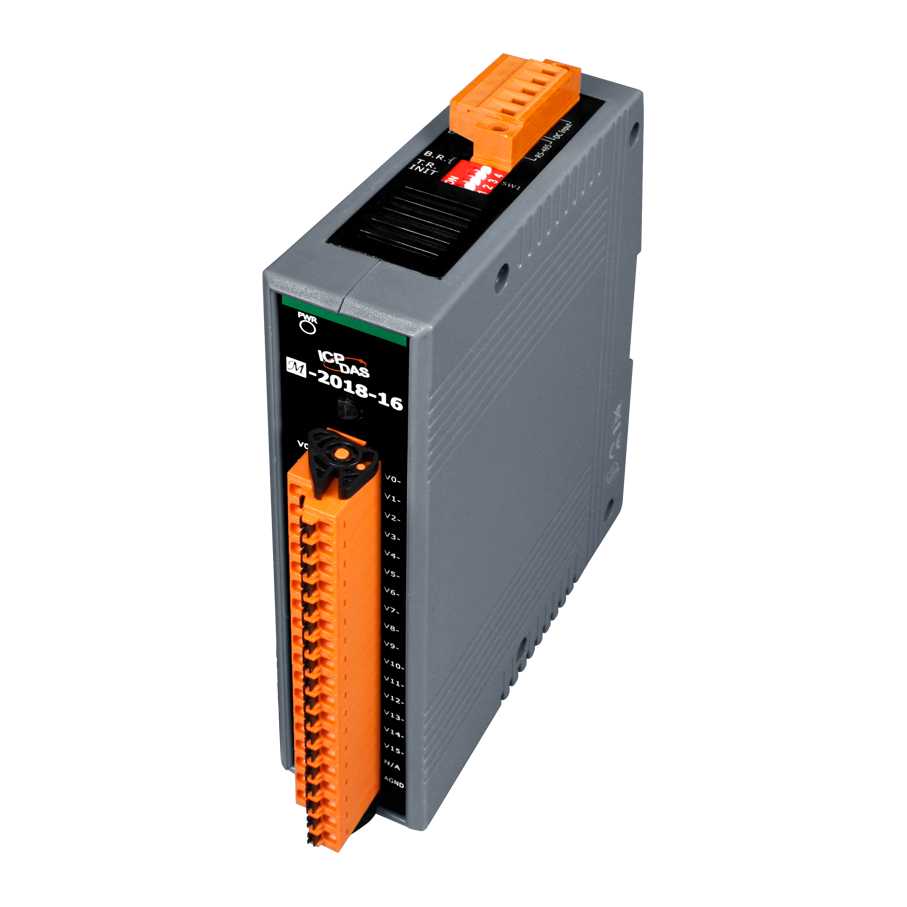

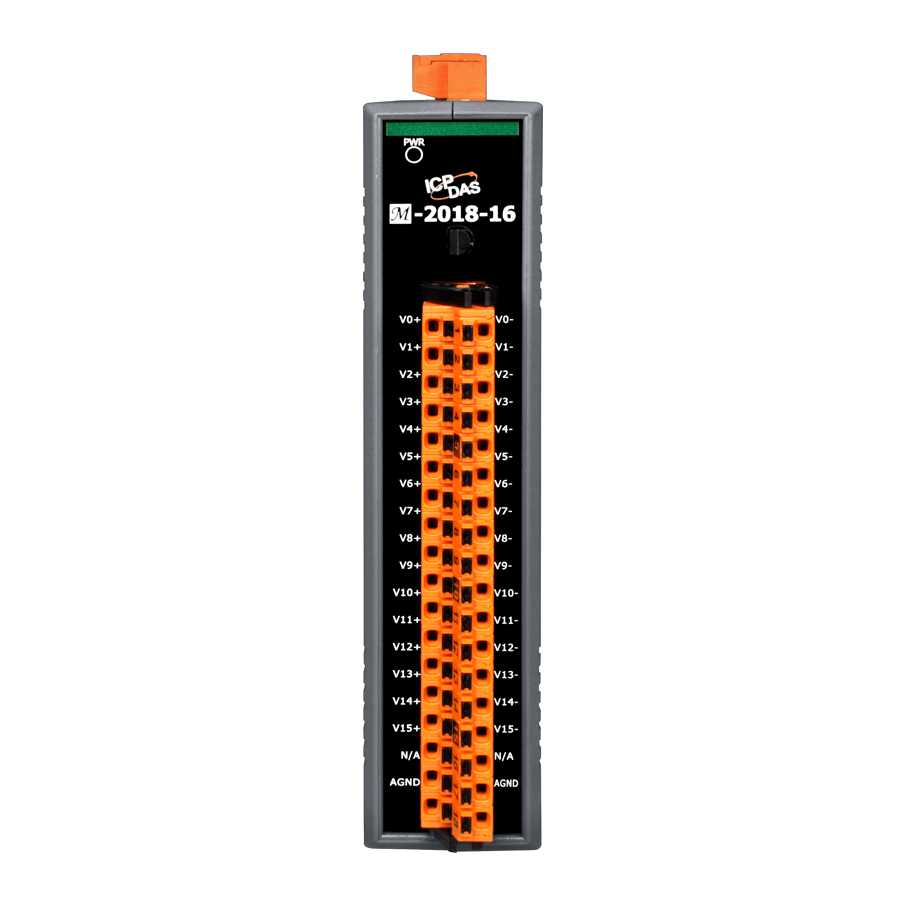

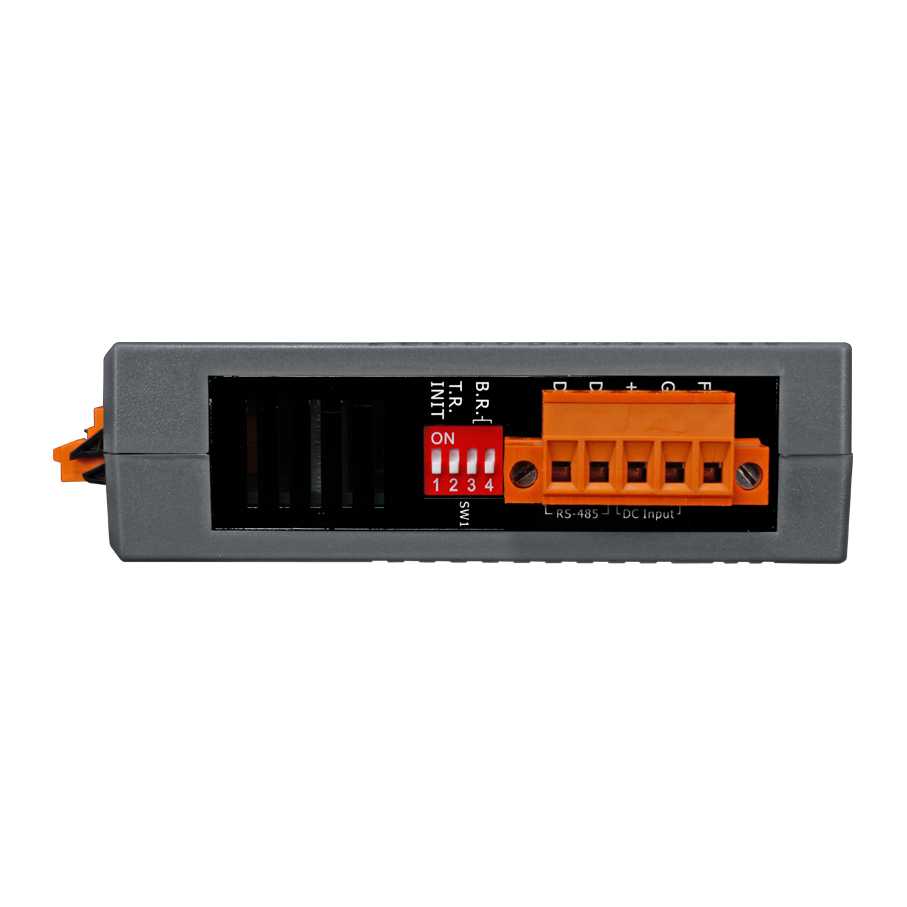

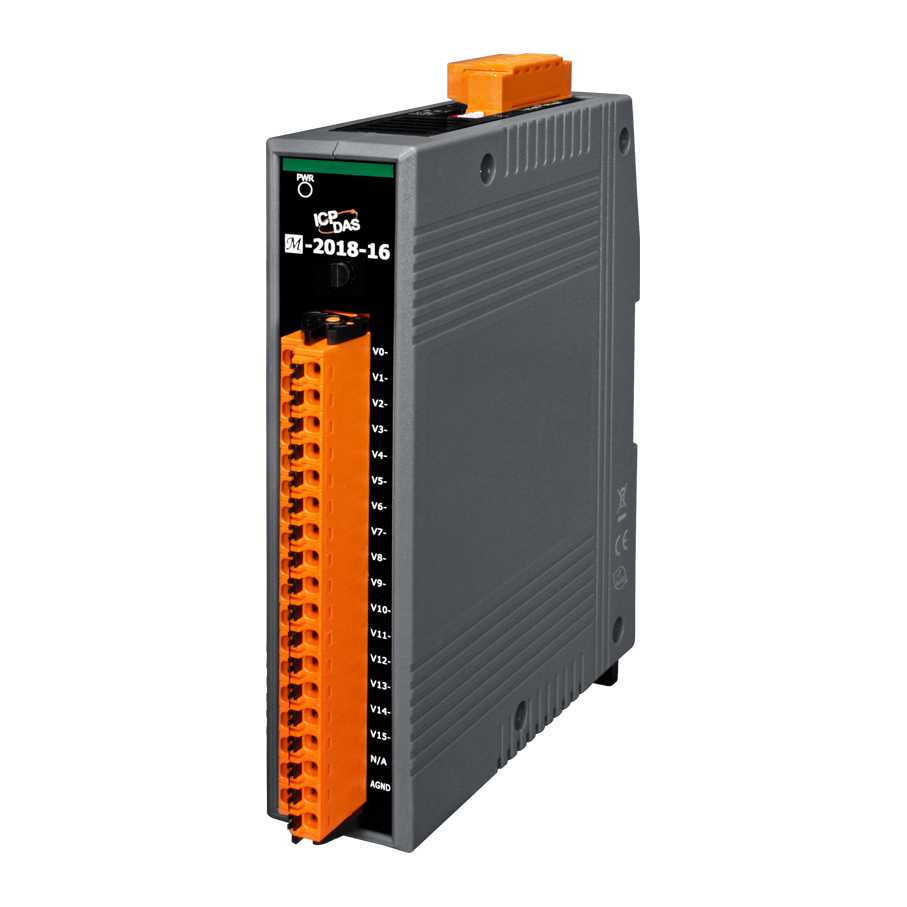

M-2018-16 Модуль с 16 каналами аналогового ввода, протокол Modbus RTU

Габаритные размеры, мм

132х157х31

Потребление тока

0,5 Вт

Частота дискретизации

10 Гц

Артикул полный

00-06123621

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

Рабочее напряжение

+10 ~ +48 В 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Интерфейс

1 порт RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Обнаружения обрыва термопары

Есть (выбирается программно) 

Тип каналов аналогового ввода

Дифференциальные 

Стабильное значение температурного вывода для полевых устройств

Нет 

Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C 

Тип входного датчика

Термопара 

Количество каналов АЦП

16 

Входное сопротивление

>400 кОм 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 

Диапазон входных сигналов по напряжению

±100 мВ 
±15 мВ 
±2.5 В 
±50 мВ 
±500 мВ 
±1 В 

Разрешение АЦП

16 бит 

Точность АЦП

±0.1% 

Тип устройства

Модуль аналогового ввода 

Тип каналов

Аналоговый ввод
