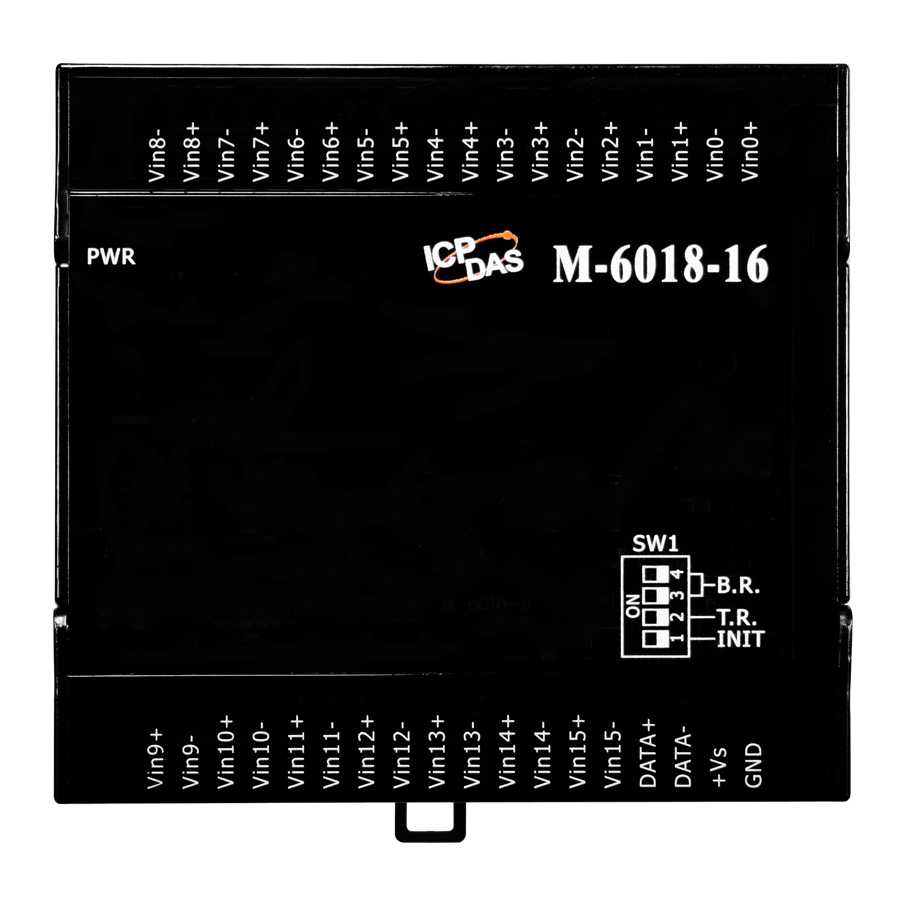

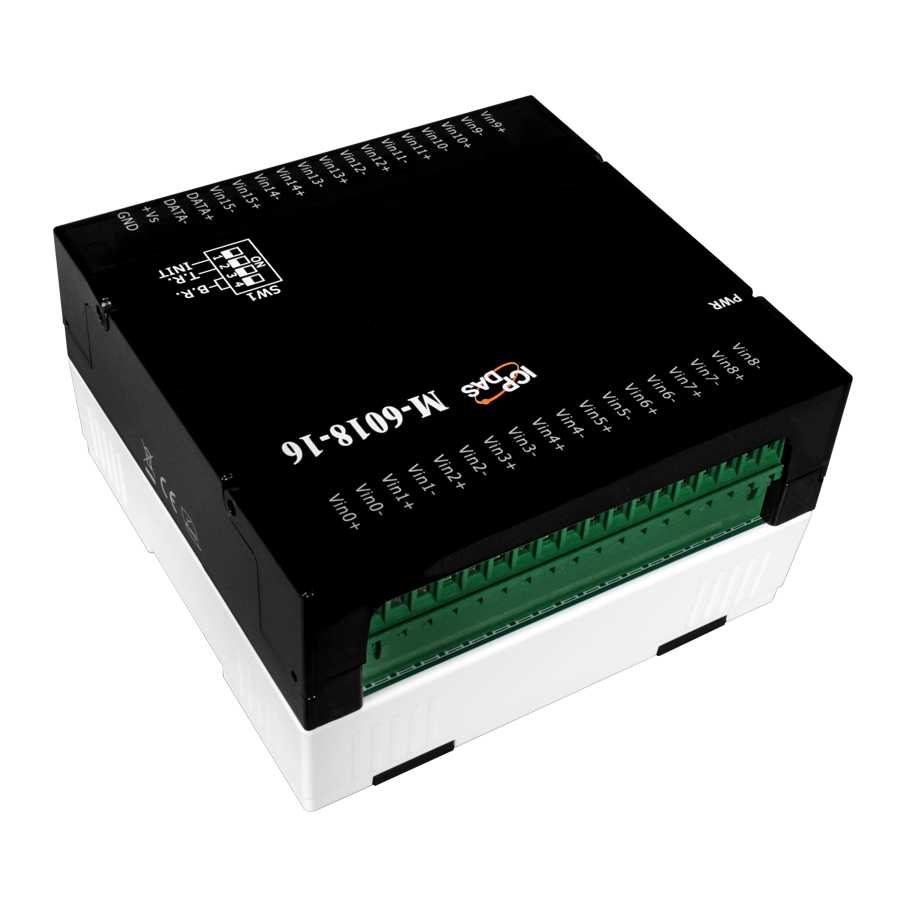

M-6018-16 CR Модуль с 16 каналами аналогового ввода, протокол Modbus RTU

Габаритные размеры, мм

120х116х64

Потребление тока

0,5 Вт

Частота дискретизации

10 Гц

Артикул полный

00-06123622

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

Рабочее напряжение

+10 ~ +48 В 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Интерфейс

1 порт RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Резистор в цепи смещения

Есть 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Обнаружение обрыва кабеля

Есть (Термопары) 

Защита от перенапряжения

±120 В пост. 

Обнаружения обрыва термопары

Есть (выбирается программно) 

Тип каналов аналогового ввода

Дифференциальные 

Общая защита от перенапряжения

25 В пост.тока 

Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C 

Тип входного датчика

Термопара 

Количество каналов АЦП

16 

Входное сопротивление

> 400 кОм 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 

Диапазон входных сигналов по напряжению

±50 мВ 
±100 мВ 
±15 мВ 
±2.5 В 
±500 мВ 
±1 В 

Разрешение АЦП

16 бит 

Точность АЦП

±0.1% 

Тип устройства

Модуль аналогового ввода 

Тип каналов

Аналоговый ввод
