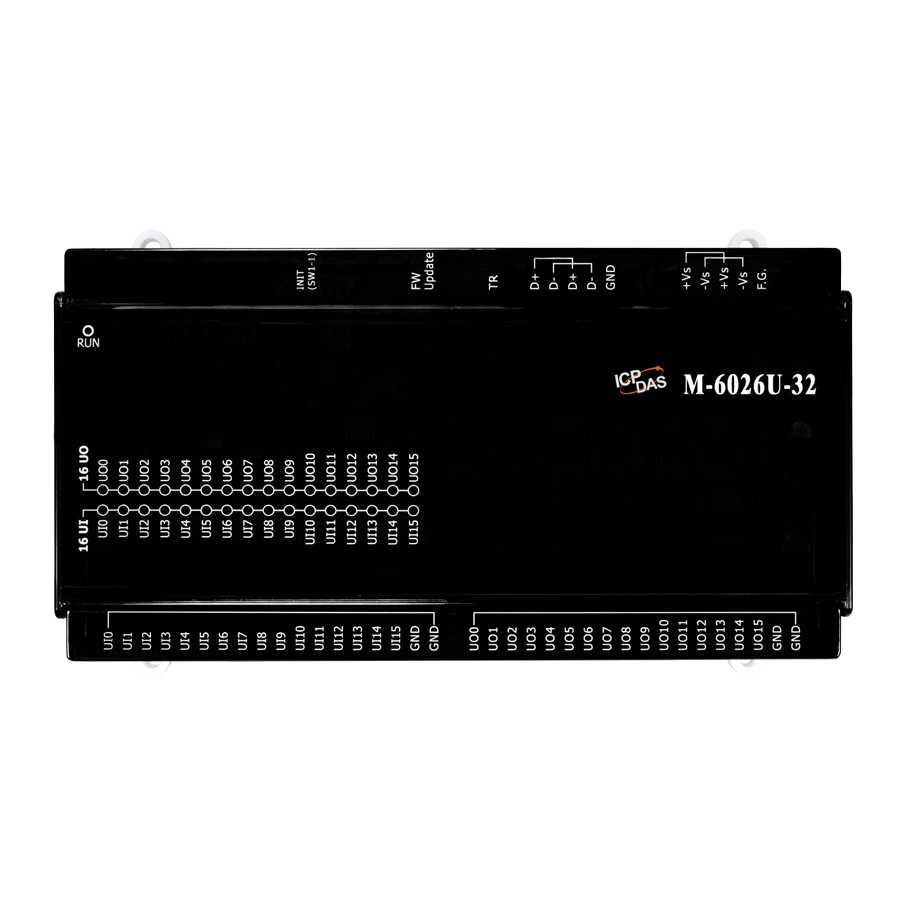

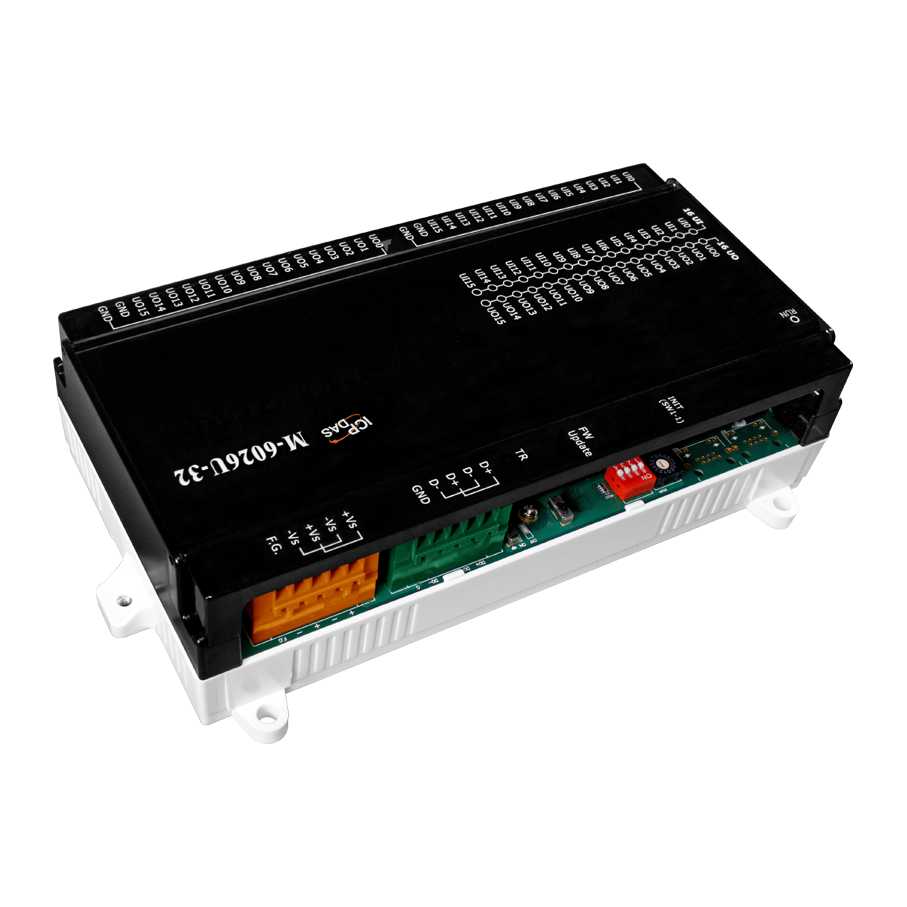

M-6026U-32 Модуль с 16 универсальными каналами ввода и 16 универсальными каналами вывода

Артикул полный

00-06120930

Габаритные размеры, мм

240 x 135 x 65

Потребление тока

14 Вт макс.

Тип подключаемых датчиков

Pt1000

Сторожевой таймер

Есть, Модуль (2.3 секунд), Передача данных (Программно) 

Напряжение лог. 0

Открытый 

Тип каналов дискретного ввода

Сухой контакт 

Количество каналов дискретного ввода

16 

Напряжение лог. 1

Замкнут на GND 

Общая защита от перенапряжения

100 В пост. 

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

Настольный/настенный 

Рабочее напряжение

24 В (пост. или перем. ток) 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +80 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

115200 макс. 

i18n::field-data_format

(N, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Количество каналов АЦП

16 

Диапазон входных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 

Диапазон входных сигналов по напряжению

0 ~ 10 В 
0 ~ 2.5 В 
0 ~ 5 В 

Разрешение АЦП

16 бит 

Точность АЦП

±0.1% 

Количество каналов ЦАП

16 

Нагрузочная способность выхода по напряжению

10 В при 20 мА 

Обнаружение обрыва кабеля

Есть, +4 ~ +20 мА 

Диапазон выходных сигналов по напряжению

0 ~ 10 В 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 

Точность ЦАП

±0.2% 
±0.2% от полного диапазона 

Разрешение ЦАП

12 бит 

Тип устройства

Модуль удаленного ввода/вывода 

Тип каналов

Аналоговый ввод 
Аналоговый вывод 
Дискретный ввод
