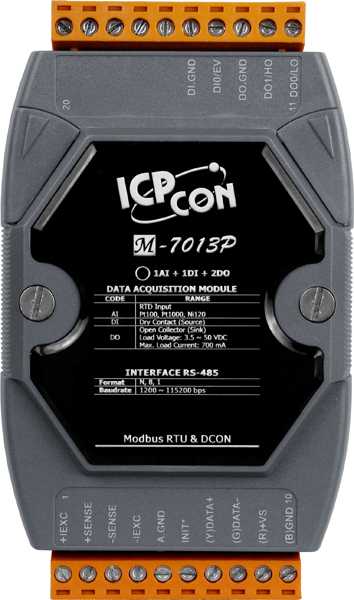

M-7013P Модуль с 1 каналом аналогового ввода, с термосопротивлением, протокол Modbus RTU

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Нет

Потребление тока

0.6 Вт

Частота дискретизации

10 Гц

Тип подключаемых датчиков

Pt100, Pt1000, Ni120

Артикул полный

00-06104419

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Тип каналов дискретного ввода

Сухой контакт 

Защита от перенапряжения

±30 В пост. 
±0.5 кВ для линии питания 
±120 В пост. 
60 В пост. 

Количество каналов дискретного ввода

1 

Напряжение в закрытом состоянии

Открытый 

Тип подключения каналов дискретного ввода

Источник 

Напряжение в открытом состоянии

Замкнут на GND 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

7-сегментный светодиодный дисплей

Нет 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Резистор в цепи смещения

Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Обнаружение обрыва кабеля

Есть 

Индивидуальная настройка каналов

Нет 

Тип каналов аналогового ввода

2/3/4-проводные 

3-проводный терморезистор

Есть 

Измерение сопротивления

3.2 кОм макс. 

Количество каналов АЦП

1 

Разрешение АЦП

16 бит 

Точность АЦП

±0.05% от полного диапазона 

Тип подключения каналов дискретного вывода

Sink 

Установка безопасного значения

Есть 

Напряжение нагрузки

+3.5 ~ +50 В пост. 

Защита от перегрузки

1.4 А (с защитой от короткого замыкания) 

Количество каналов дискретного вывода

2 

Тип каналов дискретного вывода

Открытый коллектор, транзистор MOSFET 

Максимальная нагрузка на канал

700 мА 

Установка значения при подаче питания

Есть 

i18n::field-type-counter

Есть 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового ввода 

Тип каналов

Аналоговый ввод 
Дискретный ввод 
Дискретный вывод
