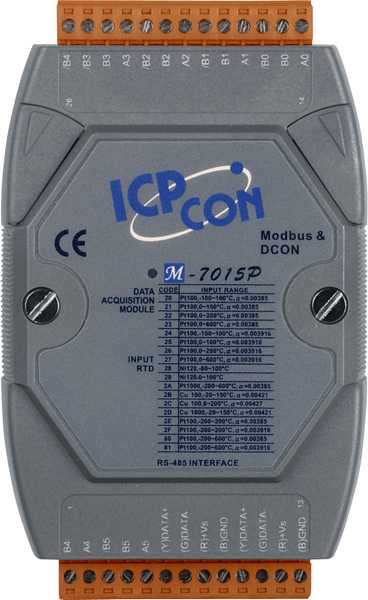

M-7015P-G CR Модуль с 6 каналами аналогового ввода, с термосопротивлением, с 3-проводным терморезистором, протокол Modbus RTU

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Нет

Потребление тока

1.2 Вт

Температурный дрейф нуля

+/-0.5 мкВ/°C

Защита каналов от электростатического разряда

4 кВ

Частота дискретизации

12 Гц (общая)

Температурный дрейф шкалы

+/-20 мкВ/°C

Затухание синфазной помехи

150 дБ

Затухание аддитивной помехи

100 дБ

Тип подключаемых датчиков

Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000

Артикул полный

00-06016433

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

7-сегментный светодиодный дисплей

Нет 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Резистор в цепи смещения

Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) 

Защита от перенапряжения

Нет 
120 В пост. 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Обнаружение обрыва кабеля

Есть 

Индивидуальная настройка каналов

Есть 

Тип каналов аналогового ввода

2/3-проводные 

3-проводный терморезистор

Есть 

Измерение сопротивления

3.2 кОм макс. 

Тип входного датчика

Терморезистор 

Количество каналов АЦП

6 

Входное сопротивление

>1 МОм 

Разрешение АЦП

16 бит 

Точность АЦП

±0.05% от полного диапазона 

Ширина полосы пропускания

15.7 Гц 

Тип устройства

Модуль аналогового ввода 

Тип каналов

Аналоговый ввод
