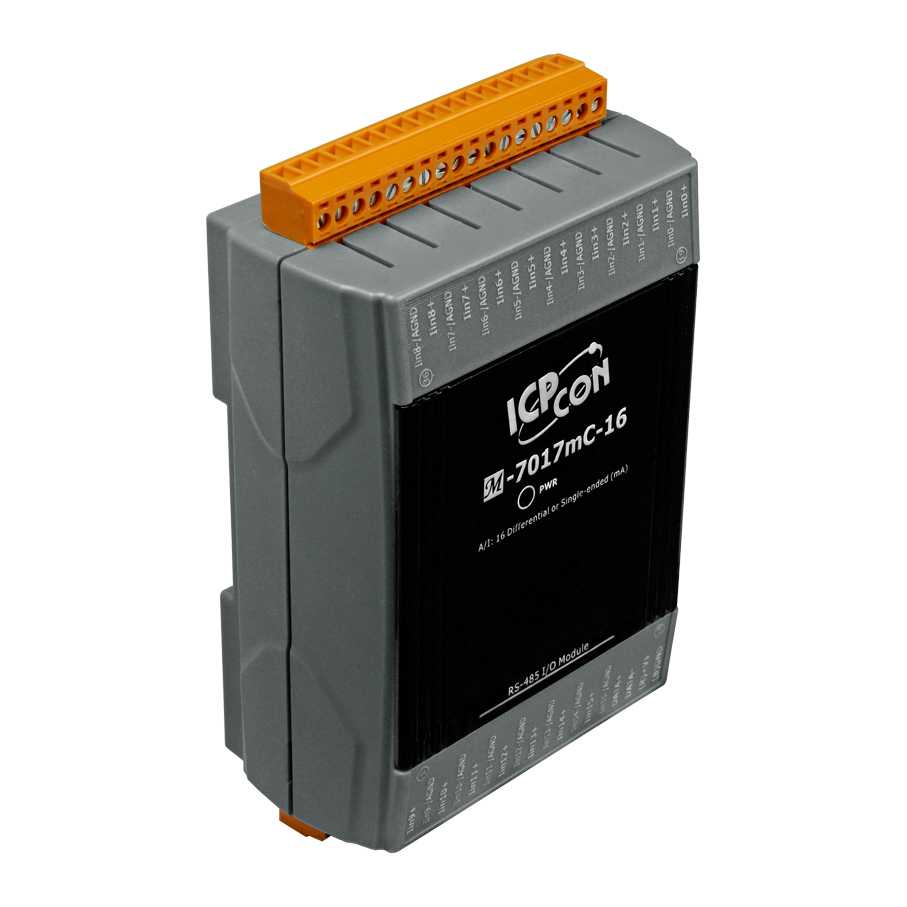

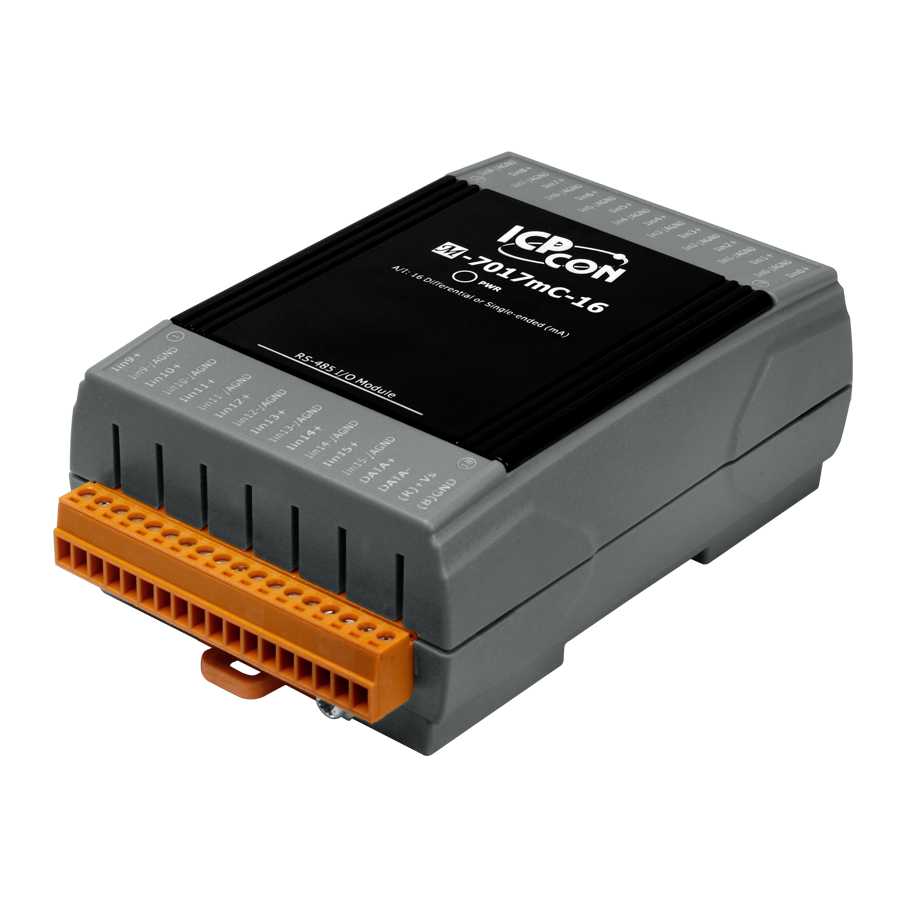

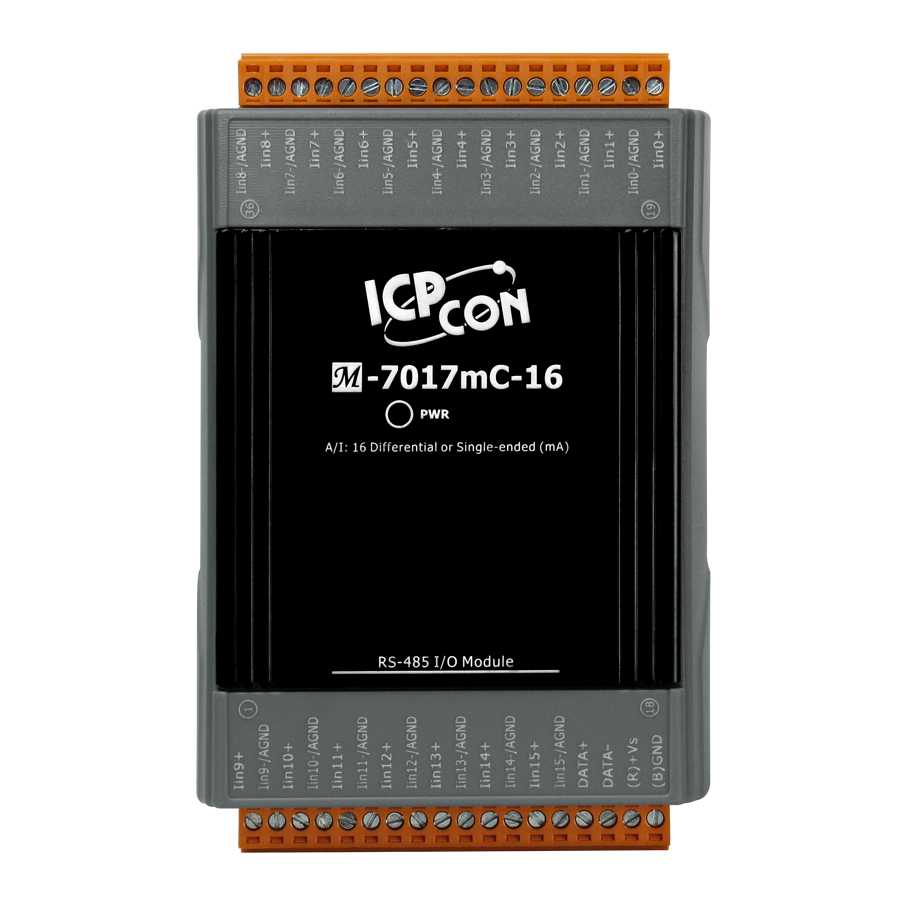

M-7017mC-16 CR Модуль с 16 каналами аналогового ввода, протокол Modbus RTU (для ввода токовых сигналов, 125 Ом шунт уже установлен), со встроенным регистратором данных

Артикул полный

00-06112291

Габаритные размеры, мм

120 x 76 x 42

Потребление тока

0.6 Вт

Температурный дрейф нуля

± 20 мкВ/°C

Частота дискретизации

Обычный режим: 10 Гц, Ускоренный режим: 200 Гц

Температурный дрейф шкалы

± 25 ppm/°C

Сторожевой таймер

Есть 

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

115200 макс. 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Защита от перенапряжения

±2 кВ для линии питания 
110 В пост. 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Обнаружение обрыва кабеля

Есть 

Индивидуальная настройка каналов

Есть 

Тип каналов аналогового ввода

Дифференциальные или потенциальные (выбирается джампером) 

Общая защита от перенапряжения

25 В пост.тока 

Количество каналов АЦП

16 

Защита по току

Есть, 50 мА при 110 В пост. 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 

Разрешение АЦП

16 бит 

Точность АЦП

Обычный режим: ±0.1%, Ускоренный режим: ±0.5 % 

Data Logger

До 100000 записей с 16 входных каналов 

Тип устройства

Модуль аналогового ввода 

Тип каналов

Аналоговый ввод
