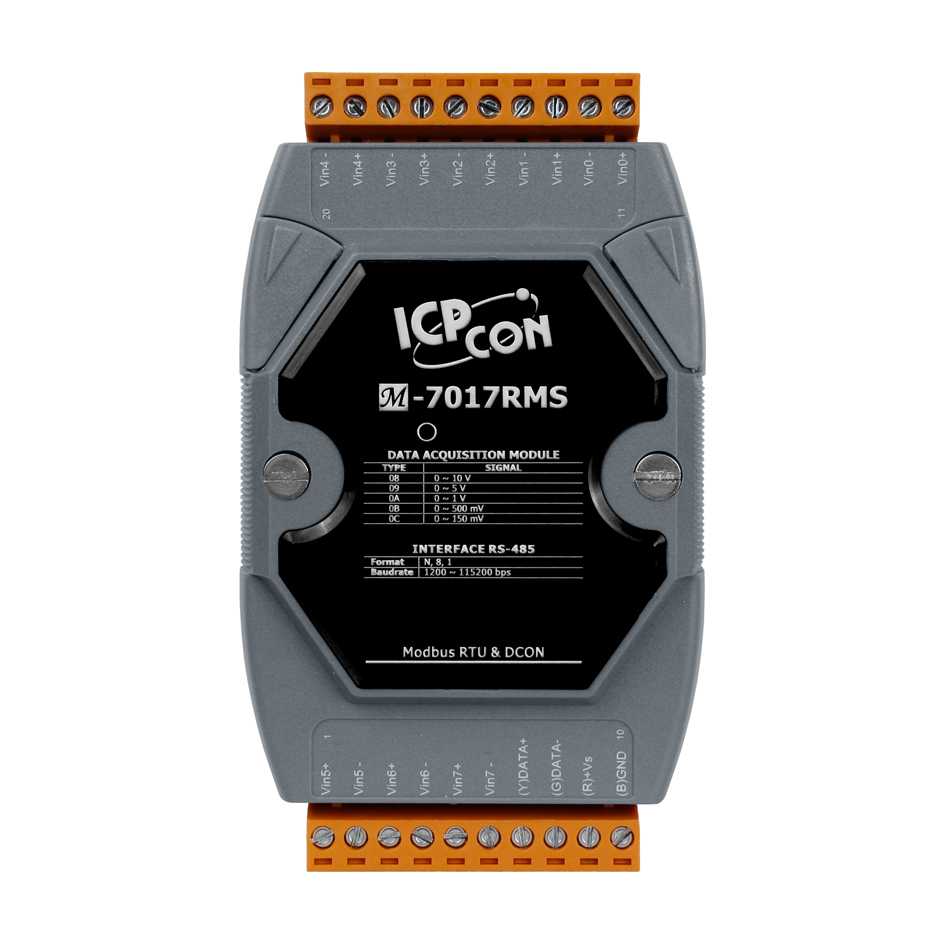

M-7017RMS-G CR Модуль с 8 каналами аналогового ввода True RMS

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Нет

Потребление тока

0.9 Вт

Температурный дрейф нуля

±20 мкВ/°C

Частота дискретизации

10 Гц (общая)

Температурный дрейф шкалы

±25 ppm/°C

Пропускная способность

15.7 Гц

Артикул полный

00-06104003

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Монтаж

На DIN-рейку 

Системные индикаторы

1 индикатор Питание/Передача данных 

7-сегментный светодиодный дисплей

Нет 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Резистор в цепи смещения

Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) 

Защита от перенапряжения

±0.5 кВ для линии питания 
±35 В пост. 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Индивидуальная настройка каналов

Есть 

Тип каналов аналогового ввода

Дифференциальные 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Подавление синфазных помех (Общий режим)

86 дБ 

Количество каналов АЦП

8 

Входное сопротивление

>2 Мом 

Диапазон входных сигналов по напряжению

0 ~ 10 В 
0 ~ 500 мВ 
0 ~ 5 В 
0 ~ 150 мВ 
0 ~ 1 В 

Разрешение АЦП

16 бит 

Точность АЦП

Синусоидальный сигнал: ±0.15% от полного диапазона при 50/60 Гц, ±0.5% при 45 Гц ~ 10 кГц; постоянный ток: ±0.3% от полного диапазона 

Тип устройства

Модуль аналогового ввода 

Тип каналов

Аналоговый ввод
