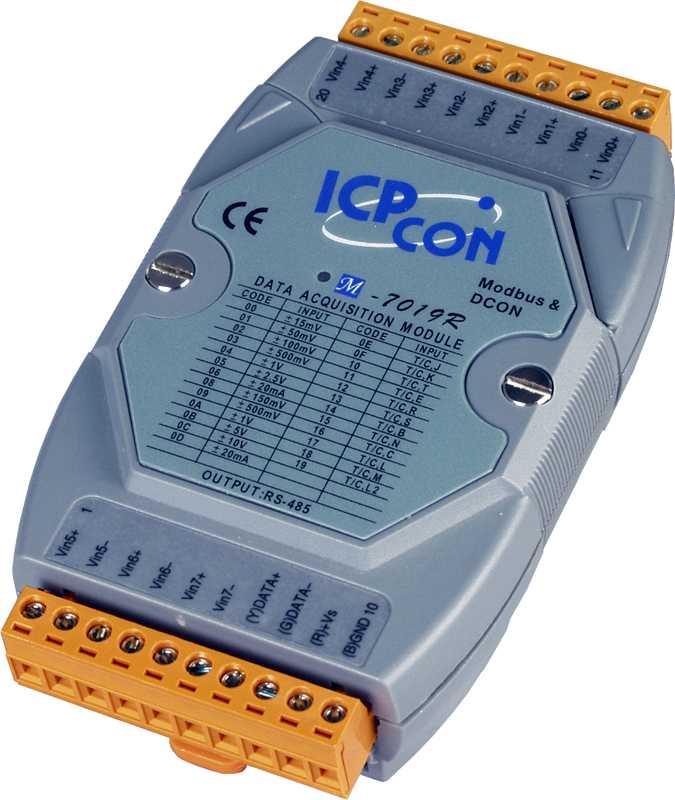

M-7019R-G CR Модуль с 8 каналами аналогового ввода и защитой от перенапряжения, протокол Modbus RTU

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Нет

Потребление тока

1.2 Вт

Температурный дрейф нуля

0.5 мкВ/°C

Защита каналов от электростатического разряда

4 кВ

Частота дискретизации

8 Гц (общая)

Температурный дрейф шкалы

25ppm/°C

Затухание синфазной помехи

86 дБ

Затухание аддитивной помехи

100 дБ

Артикул полный

00-01182092

Тип подключаемых датчиков

Термопара

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

7-сегментный светодиодный дисплей

Нет 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Резистор в цепи смещения

Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) 

Защита от перенапряжения

±4 кВ для линии ввода/вывода 
240 Vrms 

Изоляция каналов внутренней логики

3000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Обнаружение обрыва кабеля

Есть 

Индивидуальная настройка каналов

Есть 

Тип каналов аналогового ввода

Дифференциальные 

Общая защита от перенапряжения

±200 В пост.тока 

Постоянный вывод температуры

Нет 

Стабильное значение температурного вывода для полевых устройств

Нет 

Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C, L, M, LDIN43710 

Количество каналов АЦП

8 

Входное сопротивление

По току: 125 Ом 
По напряжению: 2 МОм 
По термопаре: > 400 кОм 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 
Выбирается джампером 

Диапазон входных сигналов по напряжению

±150 мВ 
±5 В 
±10 В 
±100 мВ 
±15 мВ 
±2.5 В 
±50 мВ 
±500 мВ 
±1 В 

Разрешение АЦП

16 бит 

Точность АЦП

±0.1% от полного диапазона 

Ширина полосы пропускания

5.24 Гц 

Тип устройства

Модуль аналогового ввода 

Тип каналов

Аналоговый ввод
