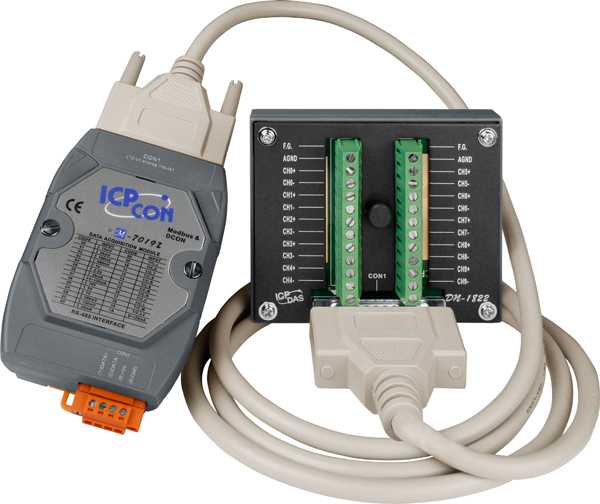

M-7019Z-G/S2 CR Универсальный модуль с 10 каналами ввода с выносным клеммным блоком

Габаритные размеры, мм

34 x 116 x 73

Температурный дрейф нуля

+/-20 мкВ/°C

Защита каналов от электростатического разряда

+/- 4 кВ

Частота дискретизации

10 Гц

Температурный дрейф шкалы

+/-25 ppm/°C

Затухание синфазной помехи

86 дБ мин.

Затухание аддитивной помехи

100 дБ

Артикул полный

00-06075283

Потребление тока

1.8 Вт

Сторожевой таймер

Есть 

Комплект поставки

Устройство 
краткое руководство пользователя 
DN-1822 + кабель 1.8 м 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

Рабочее напряжение

10 ~ 30 В пост.тока 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Резистор в цепи смещения

Нет (Обычно установлен в Мастере RS-485. В противном случае, подключите устройство tM-SG4 или SG-785) 

Обнаружение обрыва кабеля

Есть 

Защита от перенапряжения

240 В 

Тип каналов аналогового ввода

Дифференциальные 

Тип входного датчика

Термопара 

Входное сопротивление

По току: 125 Ом 
По напряжению: >400 кОм 

Диапазон входных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 
-20 ~ +20 мА 
Выбирается джампером 
±20 мА 

Количество каналов АЦП

10 

Диапазон входных сигналов по напряжению

±150 мВ 
±5 В 
±10 В 
±100 мВ 
±15 мВ 
±2.5 В 
±50 мВ 
±500 мВ 
±1 В 

Разрешение АЦП

16 бит 

Точность АЦП

±0.1% 

Ширина полосы пропускания

15.7 Гц 

Тип устройства

Модуль аналогового ввода 

Тип каналов

Аналоговый ввод
