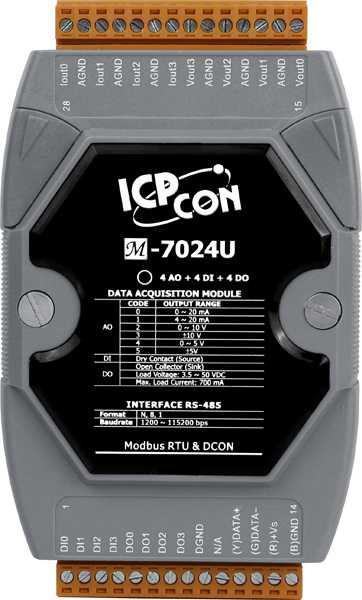

M-7024U Модуль с 4 каналами аналогового вывода, 4 каналами дискретного ввода и 4 каналами дискретного вывода, протокол Modbus RTU

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Нет

Потребление тока

4 Вт

Артикул полный

00-06101752

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Защита от перенапряжения

+60 В пост. 
Нет 
60 В пост. 

Входное сопротивление

- 

Рабочее расстояние для сухого контакта

500 м макс. 

Количество каналов дискретного ввода

4 

Напряжение в закрытом состоянии

Сухой контакт: Открытый 
Влажный контакт: +4 ~ 30 В пост. 

Напряжение в открытом состоянии

Влажный контакт: +1 В пост.макс. 
Сухой контакт: Замкнут на GND 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Резистор в цепи смещения

Нет (Обычно установлен в Мастере RS-485. В противном случае, добавьте tM-SG4 или SG-785) 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита ESD (IEC 61000-4-2)

±8 кВ для каждого канала 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Количество каналов ЦАП

4 

Тип подключения

Source 

Установка безопасного значения

Есть, настраивается программно 

Нагрузочная способность выхода по току

1000 Ом 

Время установки значения ЦАП

10 мс на канал 

Защита от короткого замыкания

Есть 

Обнаружение обрыва кабеля

Есть, +4 ~ +20 мА 

Сопротивление нагрузки

1000 Ом 

Установка значения при подаче питания

Есть, настраивается программно 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 5 В 
0 ~ 10 В 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 

Точность ЦАП

±0.02% 
±0.02% от полного диапазона 

Скорость изменения выходного сигнала

0.125 ~ 1024 мА/с 
0.0625 ~ 512 В/с 

Разрешение ЦАП

16 бит 

Тип подключения каналов дискретного вывода

Sink 

Напряжение нагрузки

+3.5 ~ +50 В пост. 

Защита от перегрузки

1.4 A 

Количество каналов дискретного вывода

4 

Тип каналов дискретного вывода

Открытый коллектор 

Максимальная нагрузка на канал

700 мА 

Максимальная частота входного сигнала

100 Гц 

Минимальная ширина импульса

5 мс 

Максимальное разрешение счетчика

16 бит 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового вывода 

Тип каналов

Аналоговый вывод 
Дискретный ввод 
Дискретный вывод
