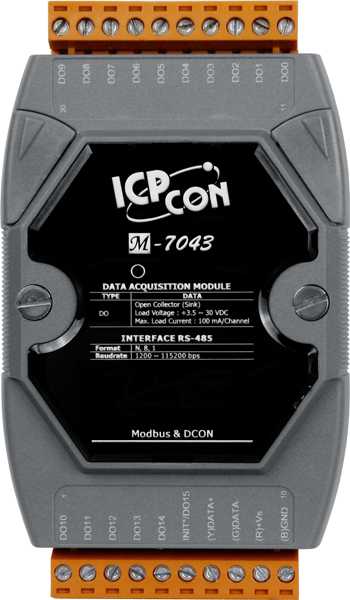

M-7043 Модуль с 16 каналами неизолированного дискретного вывода, протокол Modbus RTU

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Нет

Потребление тока

0.4 Вт

Артикул полный

00-06102700

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Резистор в цепи смещения

Нет (Обычно установлен в Мастере RS-485. В противном случае, добавьте tM-SG4 или SG-785) 

Защита от перенапряжения

Нет 

Изоляция каналов внутренней логики

Нет 

Защита ESD (IEC 61000-4-2)

Нет 

Защита EFT (IEC 61000-4-4)

Нет 

Тип подключения каналов дискретного вывода

Sink 

Установка безопасного значения

Есть 

Напряжение нагрузки

+3.5 ~ +30 В пост. 

Количество каналов дискретного вывода

16 

Тип каналов дискретного вывода

Открытый коллектор 

Максимальная нагрузка на канал

100 мА 

Установка значения при подаче питания

Есть 

Тип устройства

Модуль дискретного вывода 

Тип каналов

Дискретный вывод
