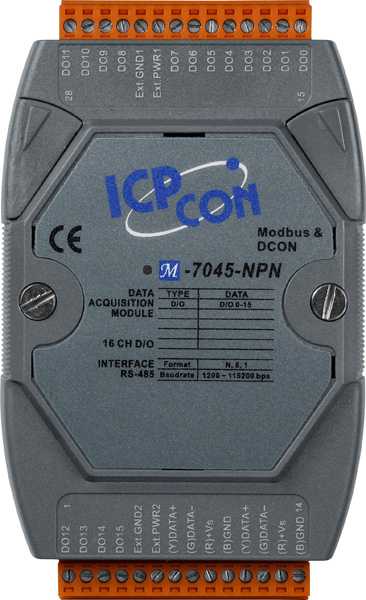

M-7045-NPN CR Модуль с 16 каналами изолированного дискретного вывода, тип выхода - NPN, протокол Modbus RTU

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Нет

Потребление тока

0.4 Вт

Защита каналов от электростатического разряда

+/- 4кВ для каждого контакта, +/- 8 кВ для случайной точки

Артикул полный

00-06076224

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Резистор в цепи смещения

Нет (Обычно установлен в Мастере RS-485. В противном случае, добавьте tM-SG4 или SG-785) 

Защита от перенапряжения

±3 кВ для линии питания 
60 В пост. 

Изоляция каналов внутренней логики

3750 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±4 кВ для каждого канала и линии питания 
±2 кВ для порта RS-485 

Тип подключения каналов дискретного вывода

Sink 

Установка безопасного значения

Есть 

Напряжение нагрузки

+3.5 ~ +30 В пост. 

Защита от короткого замыкания

1.4 А 

Количество каналов дискретного вывода

16 

Тип каналов дискретного вывода

Открытый коллектор 
Тип 'открытый коллектор', с общим '+' 

Максимальная нагрузка на канал

100 мА 

Установка значения при подаче питания

Есть 

Тип устройства

Модуль дискретного вывода 

Тип каналов

Дискретный вывод
