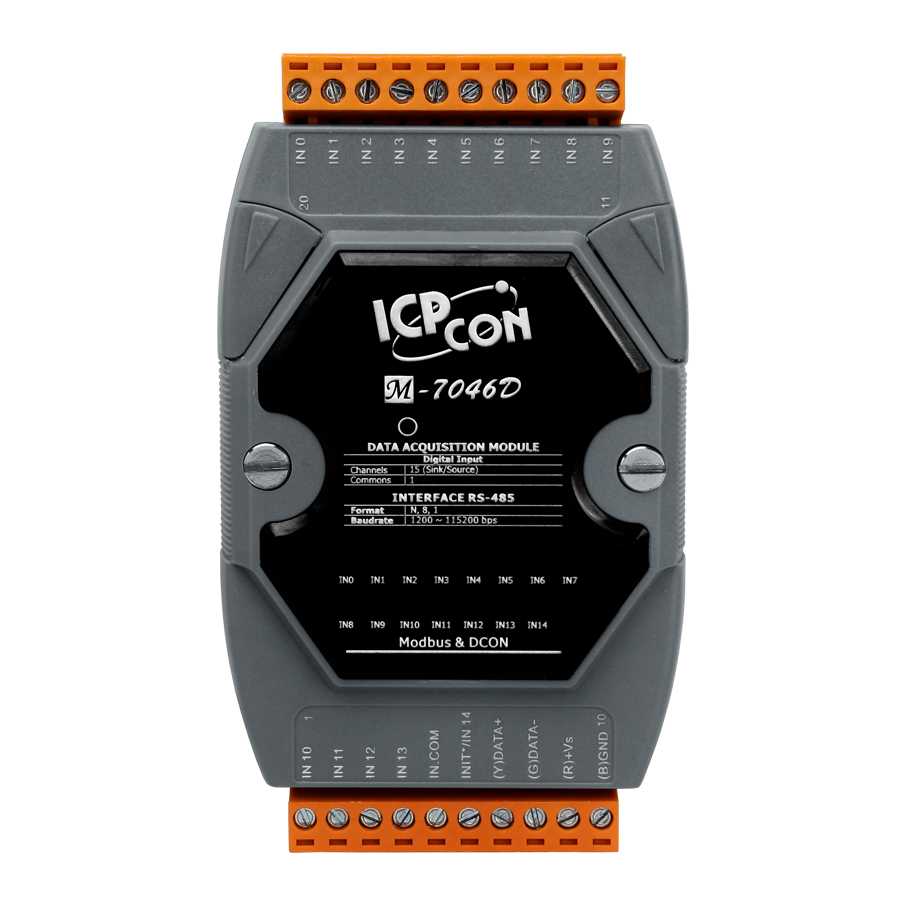

M-7046D-G CR Модуль с 15 каналами изолированного дискретного ввода, с индикацией, протокол Modbus RTU

Артикул полный

00-06120929

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

15 индикаторов дискретного ввода

Потребление тока

0.3 Вт

Сторожевой таймер

Есть 

Напряжение лог. 0

+1 В макс. 

Тип каналов дискретного ввода

Влажный контакт (Sink, Source) 

Защита от перенапряжения

70 В 
±3 кВ для линии питания 

Входное сопротивление

10 кОм 

Количество каналов дискретного ввода

15 

Напряжение лог. 1

+3.5 ~ +50 В 

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

115200 макс. 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Резистор в цепи смещения

Нет (Обычно установлен в Мастере RS-485. В противном случае, добавьте tM-SG4 или SG-785) 

Изоляция каналов внутренней логики

5000 В пост.тока 

Защита ESD (IEC 61000-4-2)

±16 кВ для случайной точки 
±8 кВ для каждого канала 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Максимальная частота входного сигнала

100 Гц 

Минимальная ширина импульса

5 мс 

Максимальное разрешение счетчика

16 бит 

Тип устройства

Модуль дискретного ввода 

Тип каналов

Дискретный ввод
