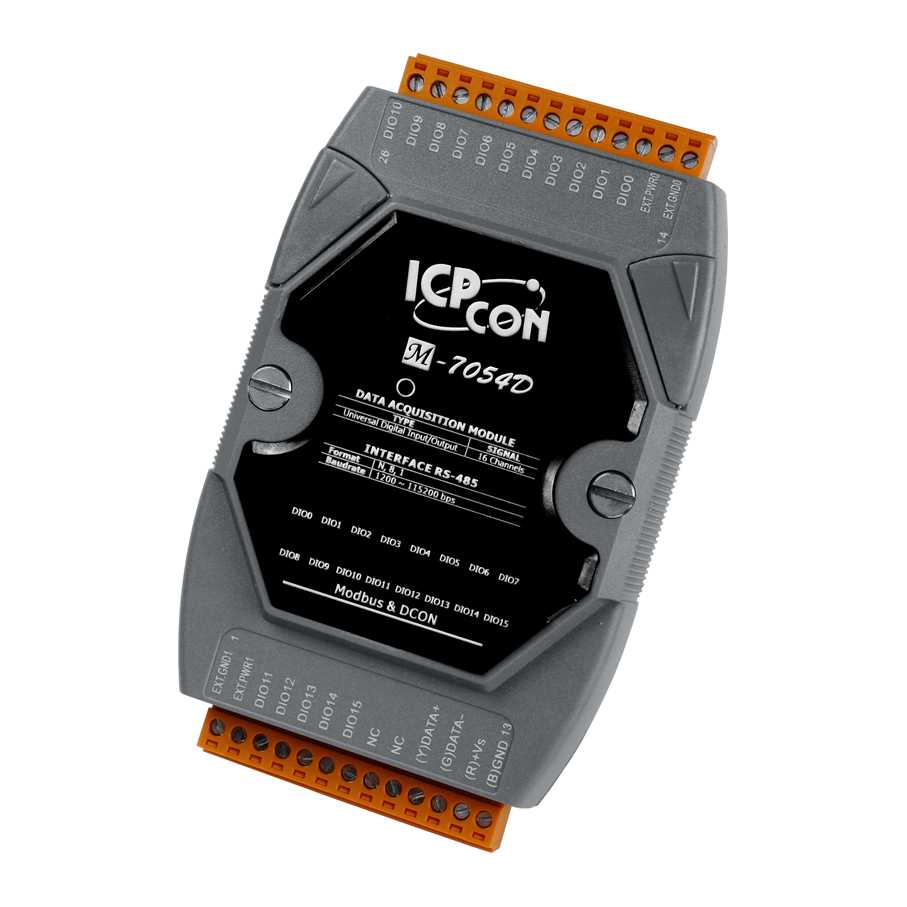

M-7054D-G CR Модуль с 16 каналами изолированного универсального дискретного ввода/вывода, с индикацией, протокол Modbus RTU

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

16 индикаторов

Потребление тока

1.3 Вт

Артикул полный

00-06109273

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Тип каналов дискретного ввода

Сухой контакт 

Защита от перенапряжения

±35 В пост. 
Нет 

Напряжение в закрытом состоянии

Открытый 

Напряжение в открытом состоянии

Замкнут на GND 

Комплект поставки

Устройство 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Количество каналов дискретного ввода/вывода

16 изолированных универсальных каналов (настройка с помощью соединения проводов) 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Резистор в цепи смещения

Нет (Обычно установлен в Мастере RS-485. В противном случае, добавьте tM-SG4 или SG-785) 

Изоляция каналов внутренней логики

3750 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Установка безопасного значения

Есть, настраивается программно 

Напряжение нагрузки

+5 ~ +30 В пост. 

Защита от короткого замыкания

Нет 

Защита от перегрузки

Нет 

Тип каналов дискретного вывода

Приемник 

Максимальная нагрузка на канал

100 мА 

Установка значения при подаче питания

Есть, настраивается программно 

Максимальная частота входного сигнала

100 Гц 

Минимальная ширина импульса

5 мс 

Максимальное разрешение счетчика

16 бит 

Тип устройства

Модуль удаленного ввода/вывода 

Тип каналов

Универсальный дискретный ввод/вывод
