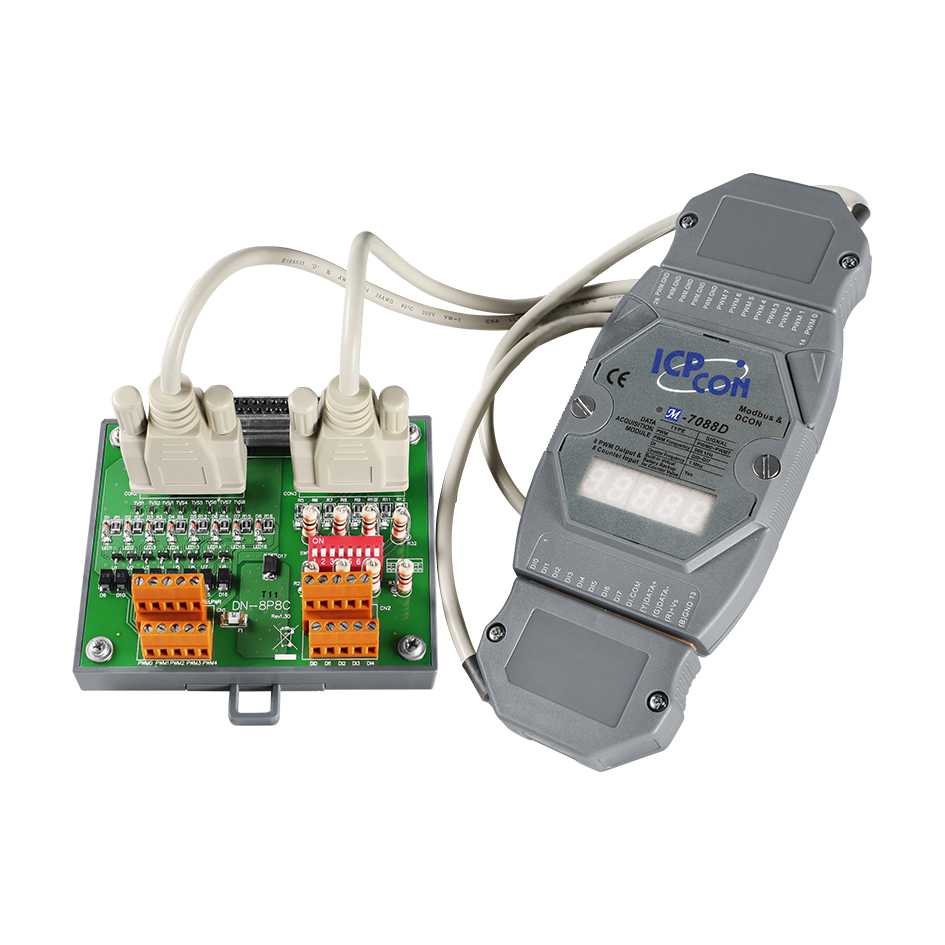

M-7088D-G/S CR Модуль с 8 каналами ШИМ и 8 каналами счетчика, с индикацией, протокол Modbus RTU (в комплекте - плата расширения DN-8P8C-CA)

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Нет

Потребление тока

2.9 Вт

Артикул полный

00-06104424

Сторожевой таймер

Есть, Модуль (1.6 секунд), Передача данных (Программно) 

Комплект поставки

Устройство 
DN-8P8C-CA 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

1 индикатор Питание/Передача данных 

7-сегментный светодиодный дисплей

7-разрядная цифровая индикация 

Рабочее напряжение

10 ~ 30 В пост.тока 

Защита от неверной полярности

Есть 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-40 ~ +85 

Рабочая влажность, %

10 ~ 95, без образования конденсата 

Скорость передачи данных, бит/с

1200 ~ 115200 

i18n::field-data_format

(N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) 

Интерфейс

RS-485 

Протоколы последовательной связи

Modbus RTU 
DCON 

Резистор в цепи смещения

Есть, Модуль (1.6 сек.), Связь (выбирается программно) 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Количество каналов ШИМ

8 

Частота

1 Гц ~ 500 кГц 

Максимальная нагрузка на канал

Sink: 200 мА при 50 В пост., Source: - 

Тип подключения каналов ШИМ

Sink 

Рабочий цикл

0.1 ~ 99.9% 

Режим работы

Циклический, Непрерывный 

Количество ускоренных счетов

1 ~ 65535 

Запуск

Аппаратный или программный 

Тип каналов ШИМ

PWM, TTL 

Напряжение нагрузки

+5 ~ +50 В пост.тока 

Максимальная частота счета

1 МГц 

Количество каналов Энкодер/Частотомер/Счетчик

8 

Разрешение счетчика/энкодера, бит

32 

Режим счетчика

Счет вверх 

Точность воспроизведения частоты

Нет 

Программируемый порог напряжения

Нет 

Поддержка аварийного питания

Есть 

Напряжение в закрытом состоянии

+1 В пост.тока макс. 

Режим частотомера

Нет 

Тип каналов

Влажный 
Приемник 
Энкодер/Частотомер/Счетчик 

Режим энкодера

Нет 

Программируемый фильтр

Нет 

Напряжение в открытом состоянии

+3.5 ~ 50 В пост.тока
