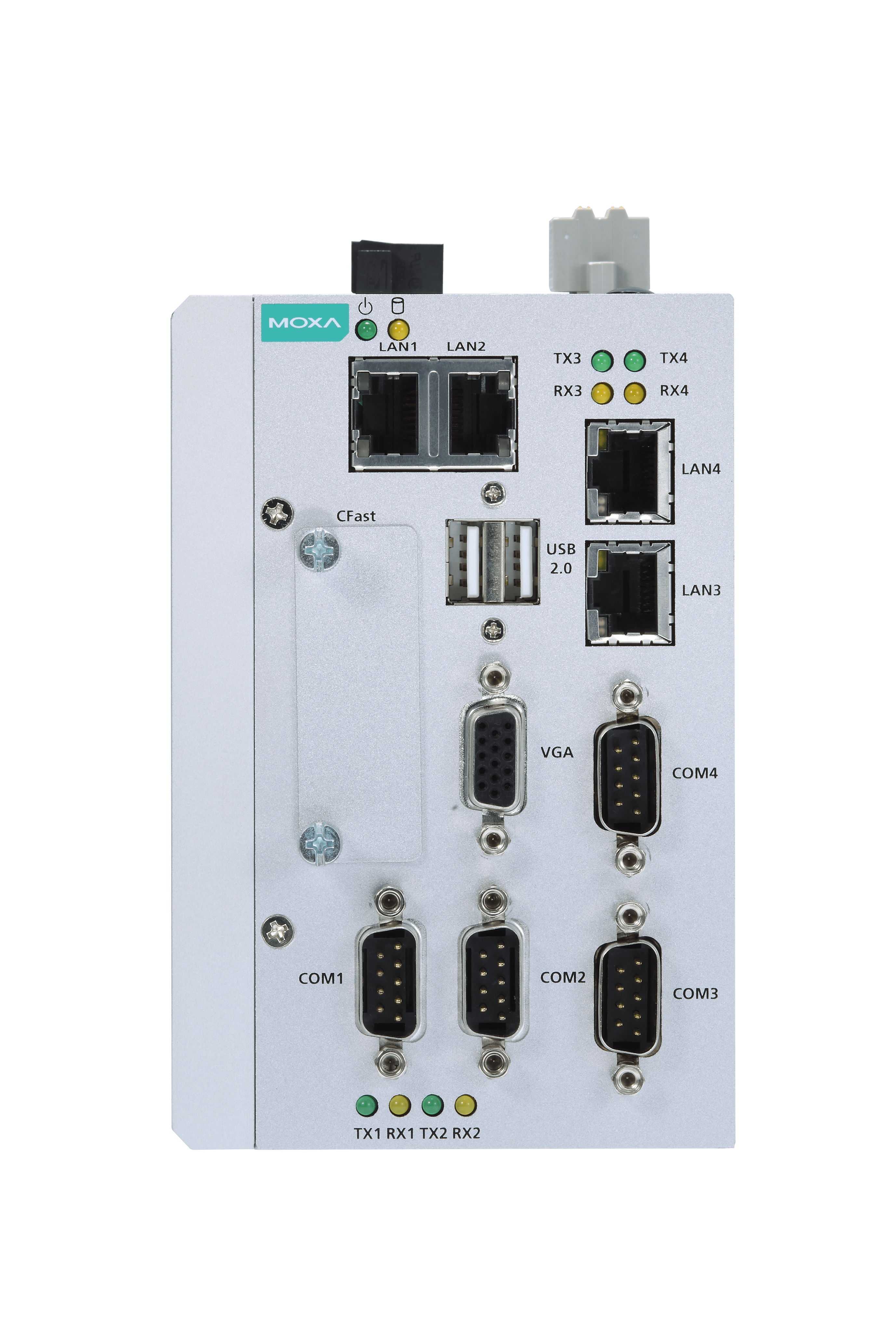

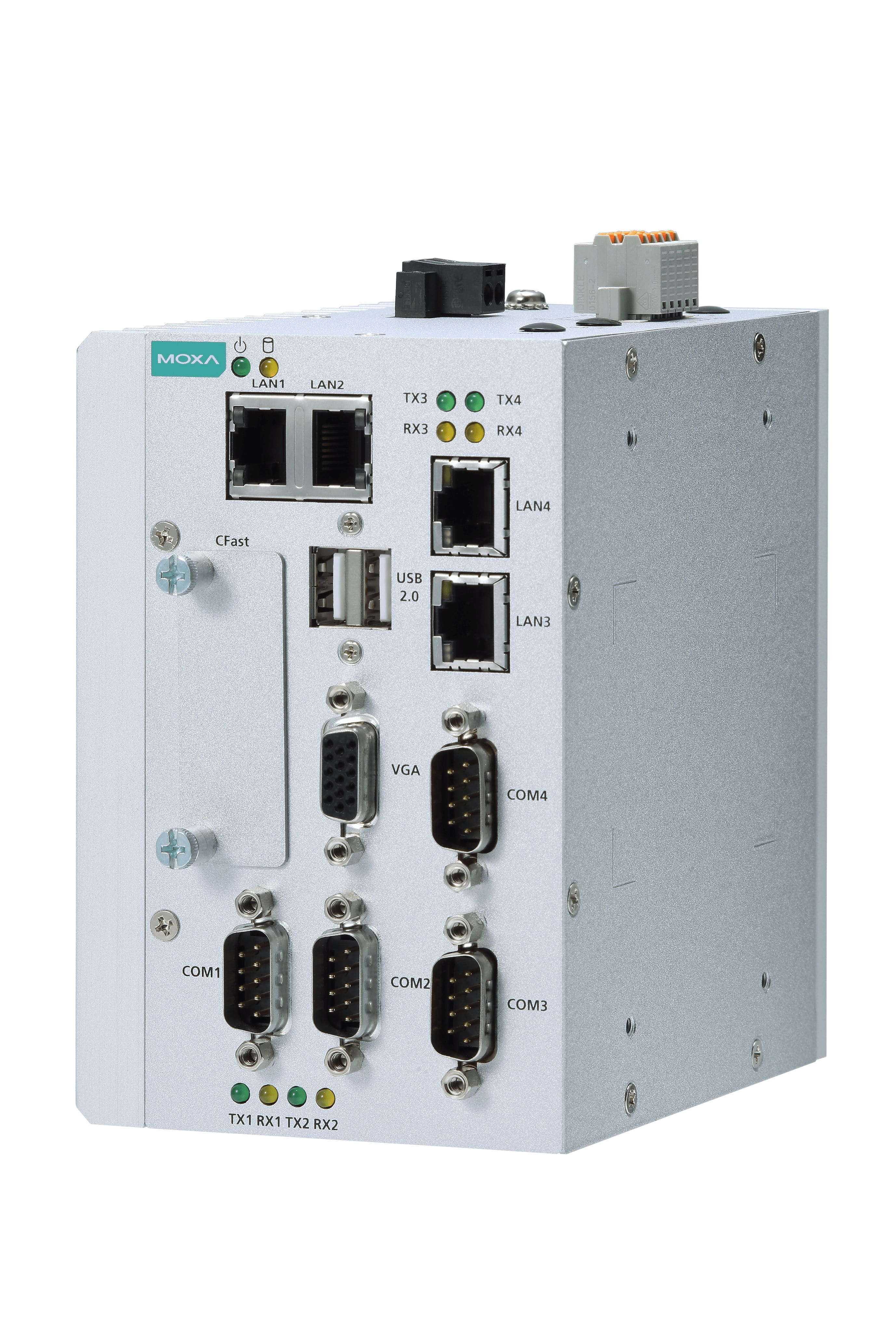

MC-1122-E2-T Встраиваемый компьютер с двухъядерным процессором Intel Atom E3826, с 4 Гб RAM, VGA, 2 x USB 2.0, 4 x Gigabit Ethernet, 4 x RS-232/422/485, 4 DI/4 DO, 1 слотом CFast, 1 разъемом

Рабочая температура, от

-40

Рабочая температура, до

70

Потребляемая мощность, не более Вт

30

Габаритные размеры, мм

132 x 122 x 87

Артикул полный

00-06116183

Вес нетто, кг

1.34

USB, всего

2 

Напряжение лог. 0

0 ~ 0.55 В 

Объем установленной оперативной памяти

4 Гб 

Установлен процессор

Да 

USB 2.0

2 

Тип оперативной памяти

DDR3L 

COM порты, всего

4 

Разъём оперативной памяти

SO-DIMM 

Максимальный объем оперативной памяти

до 8 Гб 

Система охлаждения

Пассивная 
Пассивная (безвентиляторная) 

Сетевые интерфейсы (Ethernet)

4 x LAN 

Слоты расширения

SIM-карта 

Тип входного напряжения

Постоянное 

Тип процессора

Intel Atom 

Диапазон входного напряжения

От 8 до 48 В DC 

Порты и интерфейсы

Digital I/O (GPIO) 

Область применения

Взрывоопасные зоны 
Морской транспорт 
Общего назначения 

Тип монтажа

Крепление на DIN рейку 

Видеоинтерфейсы

VGA 

Поддерживаемые операционные системы

Windows 7 
Linux 
Windows 10 

Беспроводные интерфейсы

LTE (Опция) 
Wi-Fi (Опция) 
Bluetooth (Опция) 

RS-232/422/485

4 

Видеоинтерфейсы, всего

1 

CFast

1 

Диапазон входного напряжения питания

12/24 В пост. (11.4 ~ 36 В пост.) 

Количество и тип разъёмов входного питания

Клемма x 1 

RoHS

Да 

Морские

DNV 
IEC 60945 4th 

Безопасности и электромагнитной совместимости

UL 60950 
FCC Class A Part 15 
EN 55032 Class A 
EN 55024 
IEC 61000-4 
CISPR 32 

Взрывозащиты

IECEx 
ATEX 
UL Class 1 Division 2 

Температура эксплуатации, °C

-40 ~ +70 

Температура хранения, °C

-45 ~ +75 

Влажность

5 ~ 95 % ( без конденсата ) 

Допустимые вибрации

Соответствует DNV GL 

Допустимые удары

Соответствует DNV GL 

Материал корпуса

Алюминий 

Microsoft Windows

Windows 10 
Windows 7 
Windows 7 Embedded 

Linux

Linux Debian 8 

Цифровые (GPIO)

4 входа / 4 выхода 

SIM-карт

1 

Mini PCI-e

1 

Крепление на DIN рейку

Да 

Объём установленной памяти

4 Гб 

Количество и тип разъемов памяти

1 x SO-DIMM 

Тип памяти

DDR3L 

Максимальный объем памяти

до 8 Гб 

Установленный процессор

Intel Atom E3826 

Разъем процессора

Впаянный процессор 

Частота процессора

1.46 ГГц 

Количество и тип портов

4 x 10/100/1000 (RJ-45) 

Видеоконтроллер

Intel HD Graphics 

Максимальное разрешение

1920 x 1200 

Интерфейсы

VGA 

Гарантийный срок

3 года 

Напряжение лог. 0 (влажный контакт)

Замкнут на землю 

Напряжение лог. 1 (влажный контакт)

Открытый 

Количество каналов дискретного ввода

4 

Комплект поставки

Устройство 
краткое руководство пользователя 
крепеж для монтажа на DIN-рейку 
переходник с клеммы на штекер 

Бит данных

5, 6, 7, 8 

Четность

нет, чет, нечет, 0, 1 

Разъем последовательного порта

DB9 'папа' 

Скорость передачи данных, бит/с

50 ~ 115200 

Стоповые биты

1, 1.5, 2 

Управление потоками данных

RTS/CTS, XON/XOFF, ADDC® для RS-485 

Передаваемые сигналы

RS-422: TxD+, TxD-, RxD+, RxD-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

Количество каналов дискретного вывода

4 

Максимальная нагрузка на канал

24 мА 

Напряжение лог. 1

5 В пост.
