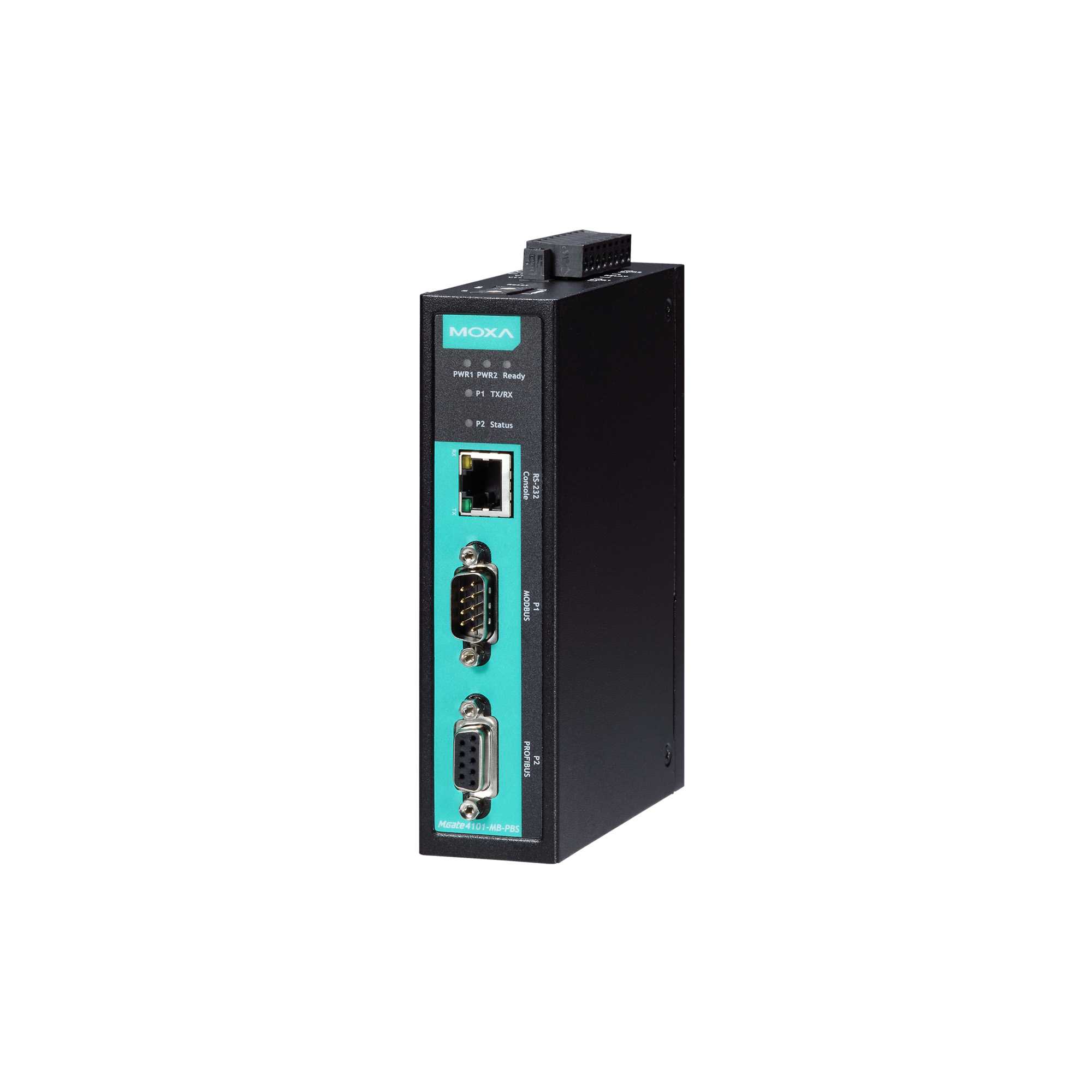

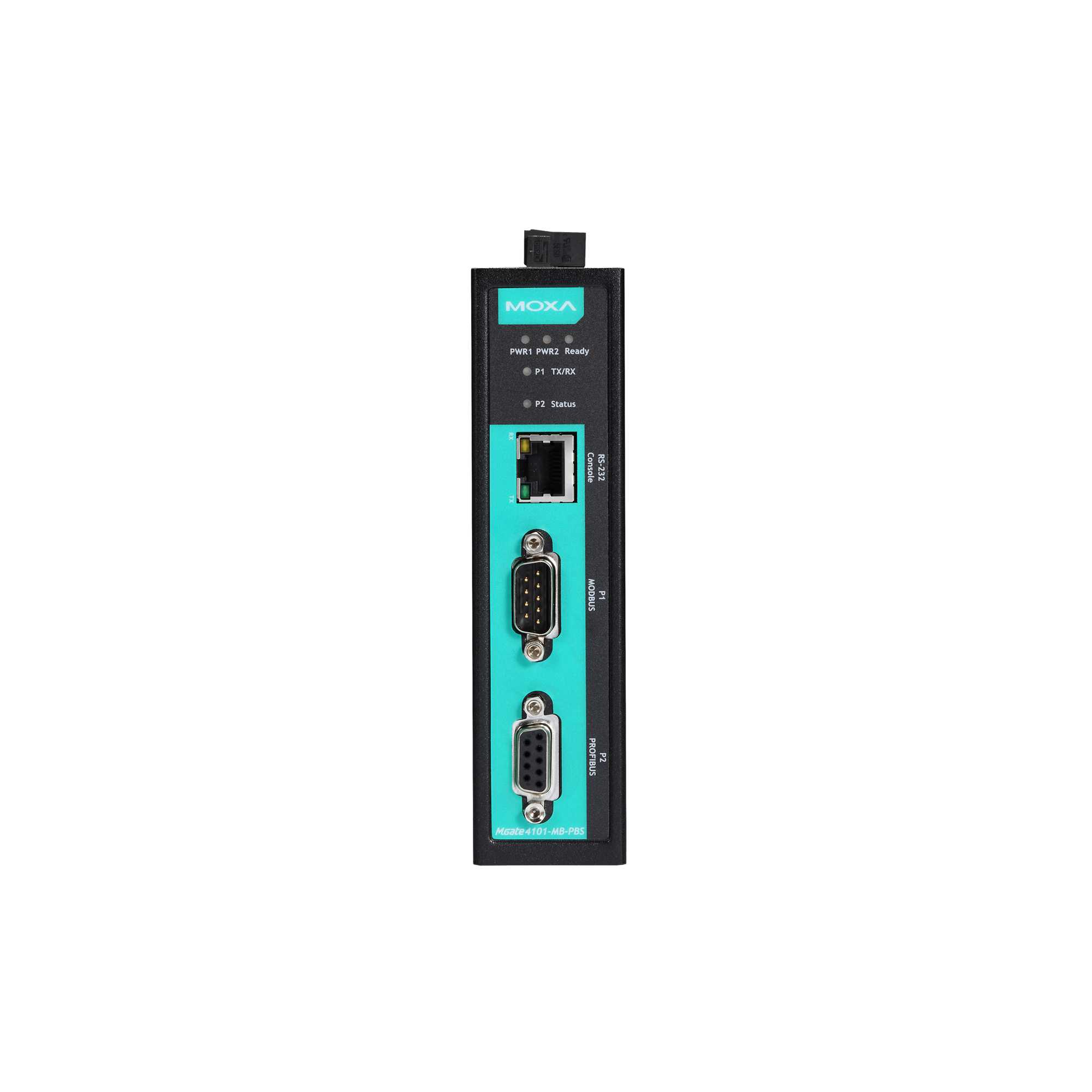

MGate 4101-MB-PBS-T 1-портовый преобразователь Modbus RTU/ASCII в PROFIBUS в промышленном исполнении с расширенным диапазоном температур

Габаритные размеры, мм

36 x 105 x 140

Вес нетто, кг

0.5

Рабочая температура, от

-40

Рабочая температура, до

75

Подробнее

Подробнее об использовании MGate:Удобные преобразователи различных протоколов ##/mgate/easy-to-use_gateways/

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Защита от импульсных помех, кВ

15

Количество портов Modbus

1

Количество портов Profibus

1

Терминальный резистор

Настраивается DIP-переключателем

Скорость передачи данных

9600 бит/с ~ 12 Мбит/с

Адреса в сети PROFIBUS

0-99 настраиваются поворотным переключателем, 100-125 - программно

Артикул полный

00-06074424

Потребление тока

340 мА при 12 В

Среднее время наработки на отказ (MTBF), часов

513139

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 
Консольный кабель RJ45-на-DB9 
крепеж для монтажа на DIN-рейку 

Материал корпуса

Металл 

Монтаж

На DIN-рейку 

Взрывобезопасность

Class 1 Division 2 
ATEX 
IECEx 

Безопасность

EN 60950-1 
UL60950-1 

Электромагнитная совместимость (EMC)

EN 55032/24 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class A 

Удары

IEC 60068-2-27 

Свободное падение

IEC 60068-2-32 

Вибрации

IEC 60068-2-6 
IEC 60068-2-64 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Рабочее напряжение

12 ~ 48 В пост. 

Разъем электропитания

Клемма 

Температура хранения, °C

-40 ~ +85 

Рабочая температура, °C

-40 ~ +75 

Рабочая влажность, %

5 ~ 95 

Скорость передачи данных, бит/с

50 ~ 921600 

Четность

нет, чет, нечет, 0, 1 

Управление потоками данных

RTS/CTS, DTR/DSR (только для RS-232) 

Стоповые биты

1, 2 

Бит данных

7, 8 

Защита от пыли и влаги

IP30 

Протокол

Modbus RTU/ASCII Master/Slave 
PROFIBUS DP-V0 Slave 

Разъемы

DB9 'папа' 
DB9 'мама' 

Управление направлением передачи данных по RS-485

ADDC® (автоматическое) 

Передаваемые сигналы

RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
RS-422: Tx+, Tx-, Rx+, Rx-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 

Кнопка Reset

Есть 

Интерфейс управления

Windows-утилита 
Последовательная консоль 

Тип устройства

Преобразователь протоколов 

Количество последовательных портов

1 

Поддерживаемые протоколы

Modbus RTU 
Modbus ASCII 
PROFIBUS 

Серия устройства

MGate 4000
