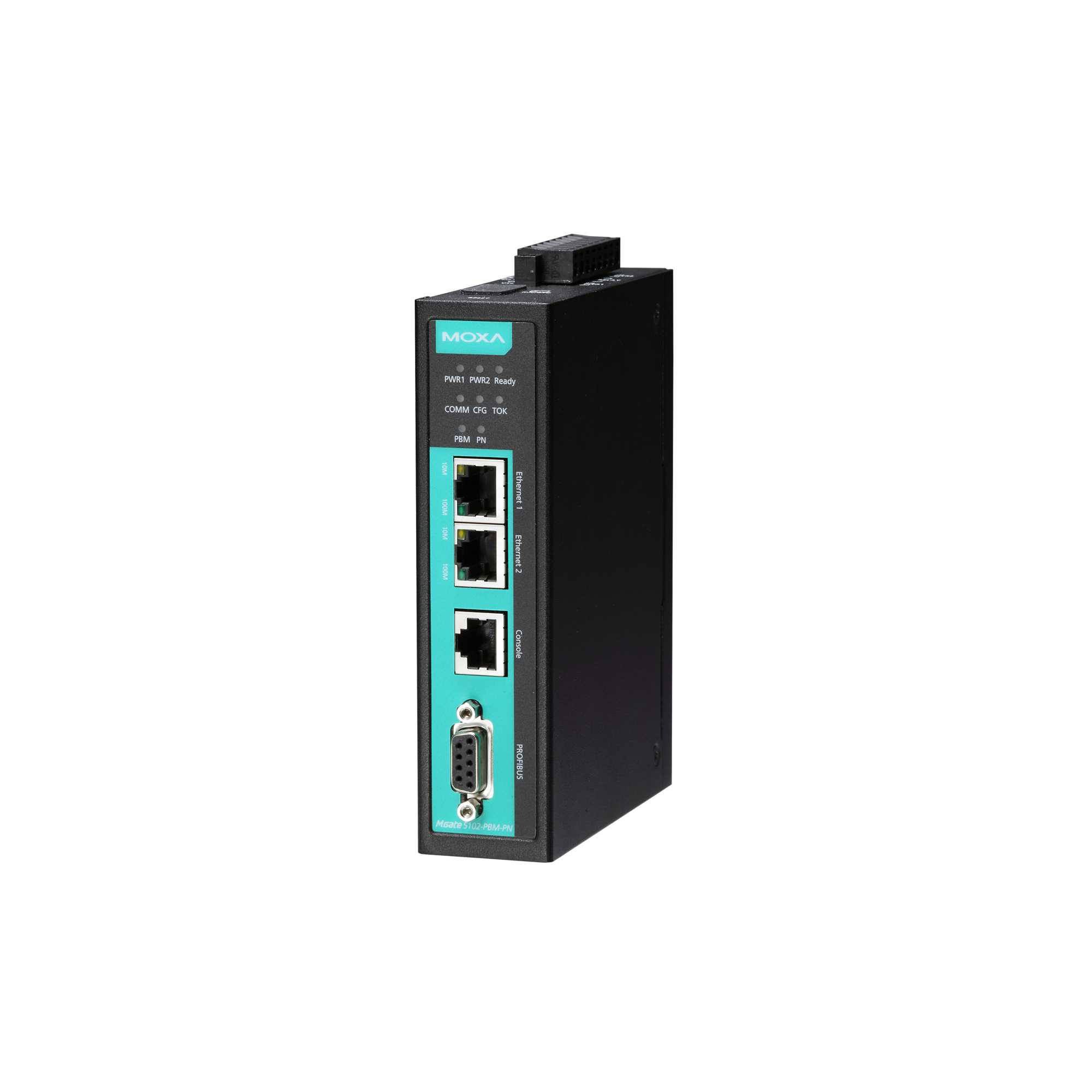

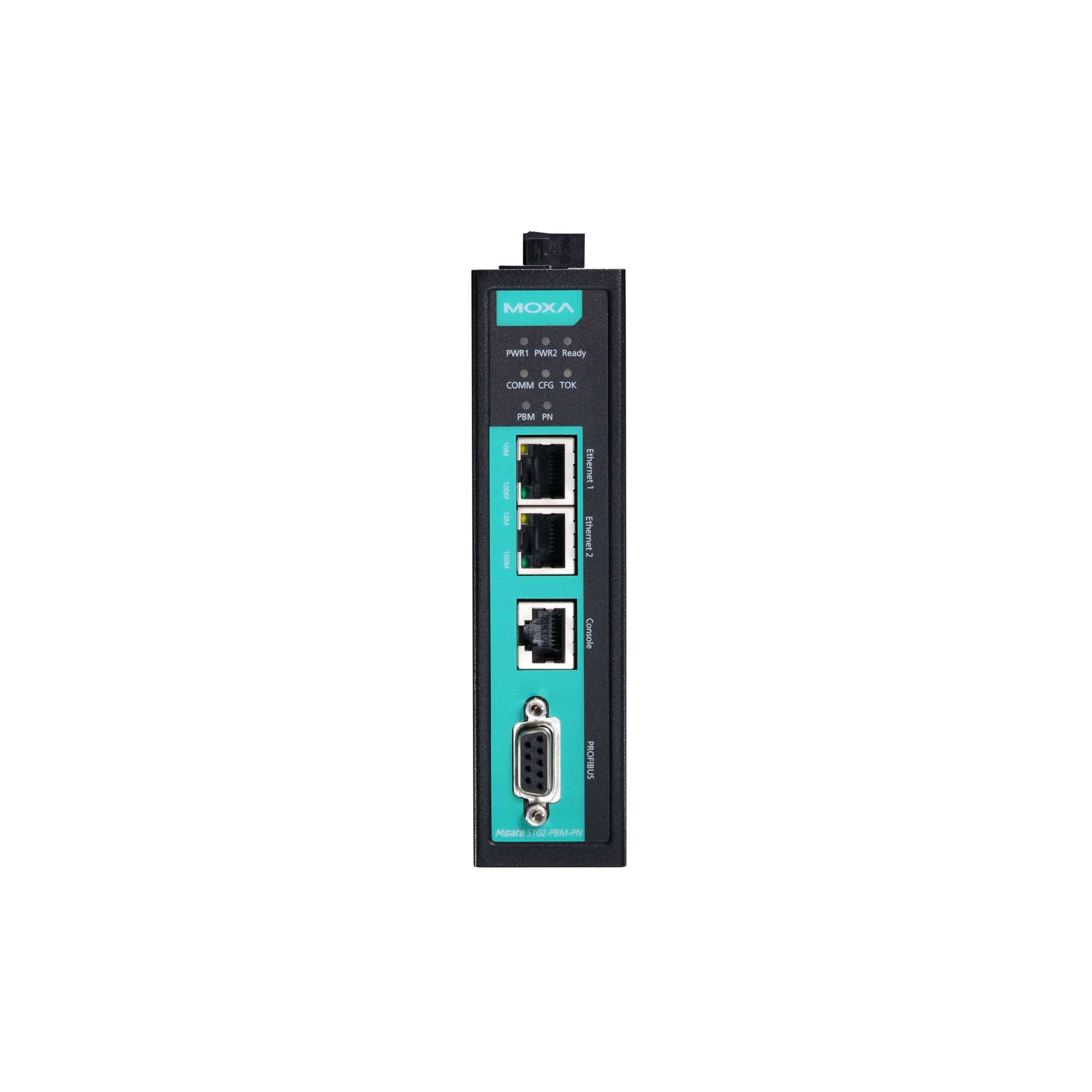

MGate 5102-PBM-PN 1-портовый преобразователь PROFIBUS в PROFINET в промышленном исполнении

Габаритные размеры, мм

36 x 105 x 140

Вес нетто, кг

0.5

Сетевые протоколы

PROFINET RT

Количество последовательных портов

1
1 

Рабочая температура, от

0

Рабочая температура, до

60

Подробнее

Подробнее об использовании MGate:Удобные преобразователи различных протоколов ##/mgate/easy-to-use_gateways/

Количество портов Profibus

1

Скорость передачи данных

9600 бит/с ~ 12 Мбит/с

Артикул полный

00-06084694

Потребление тока

430 мА при 12 В

Среднее время наработки на отказ (MTBF), часов

980417

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 
крепеж для монтажа на DIN-рейку 

Материал корпуса

Металл 

Монтаж

На DIN-рейку 

Взрывобезопасность

Class 1 Division 2 
ATEX 
IECEx 

Безопасность

EN 60950-1 
UL508 

Электромагнитная совместимость (EMC)

EN 55032/24 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class A 

Удары

IEC 60068-2-27 

Свободное падение

IEC 60068-2-32 

Вибрации

IEC 60068-2-6 
IEC 60068-2-64 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Рабочее напряжение

12 ~ 48 В пост. 

Разъем электропитания

Клемма 

Температура хранения, °C

-40 ~ +85 

Рабочая температура, °C

0 ~ +60 

Рабочая влажность, %

5 ~ 95 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

Тип разъема

RJ45 (8 конт.) 

Разъем последовательного порта

8-контактный RJ45 

Изоляция последовательной линии

2 кВ 

Тип последовательных портов

RS-232 (консольный порт) 

Передаваемые сигналы

RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

Защита от пыли и влаги

IP30 

Протокол

PROFIBUS DP-V1 Master 

Разъемы

DB9 'мама' 

Кнопка Reset

Есть 

Интерфейс управления

Telnet-консоль 
Web-интерфейс 
Windows-утилита 
Последовательная консоль 

Тип устройства

Преобразователь протоколов 

Поддерживаемые протоколы

PROFIBUS 
PROFINET 

Серия устройства

MGate 5000 

Тип слота для установки карты памяти

1 слот для карты microSD (SDHC) объемом до 32 Гб
