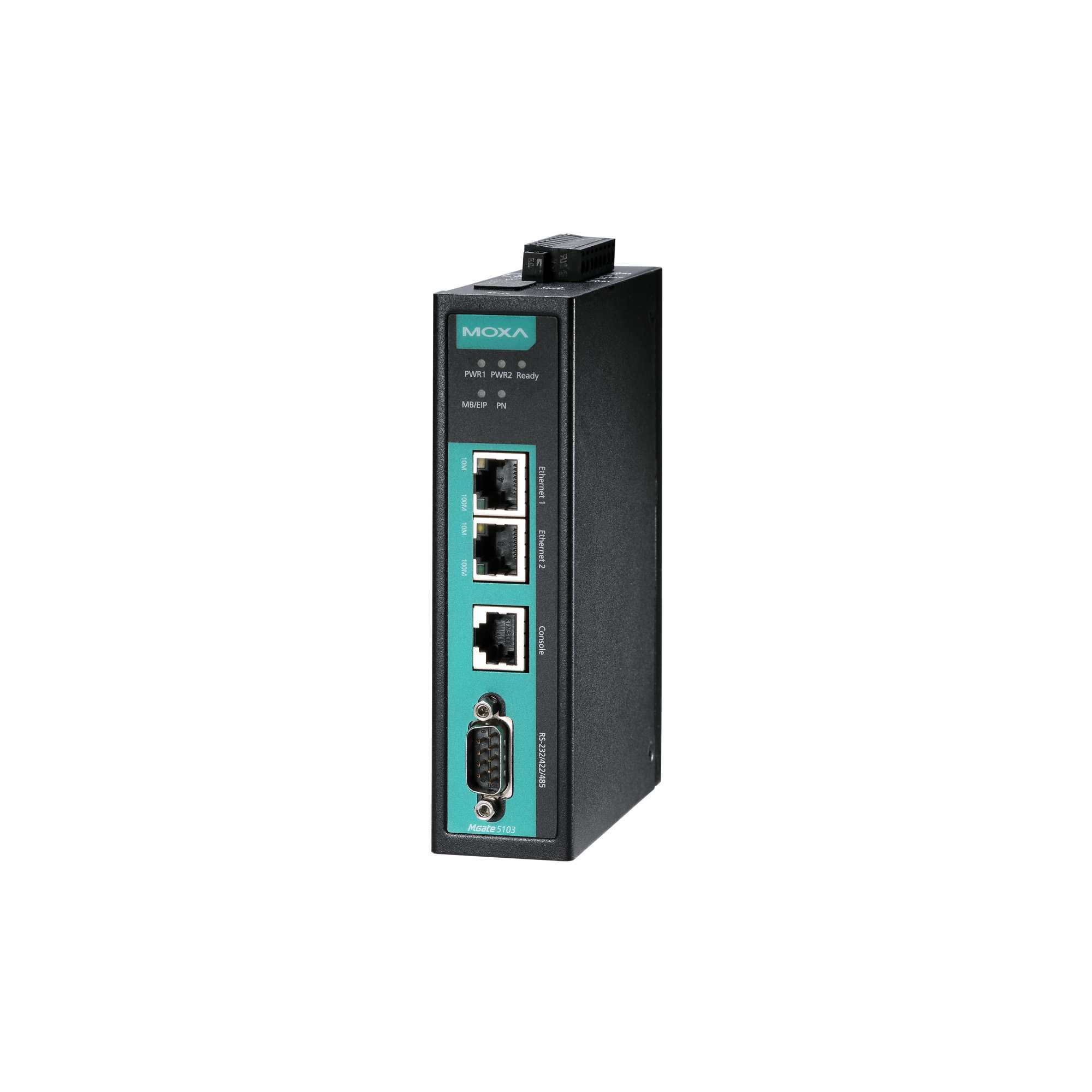

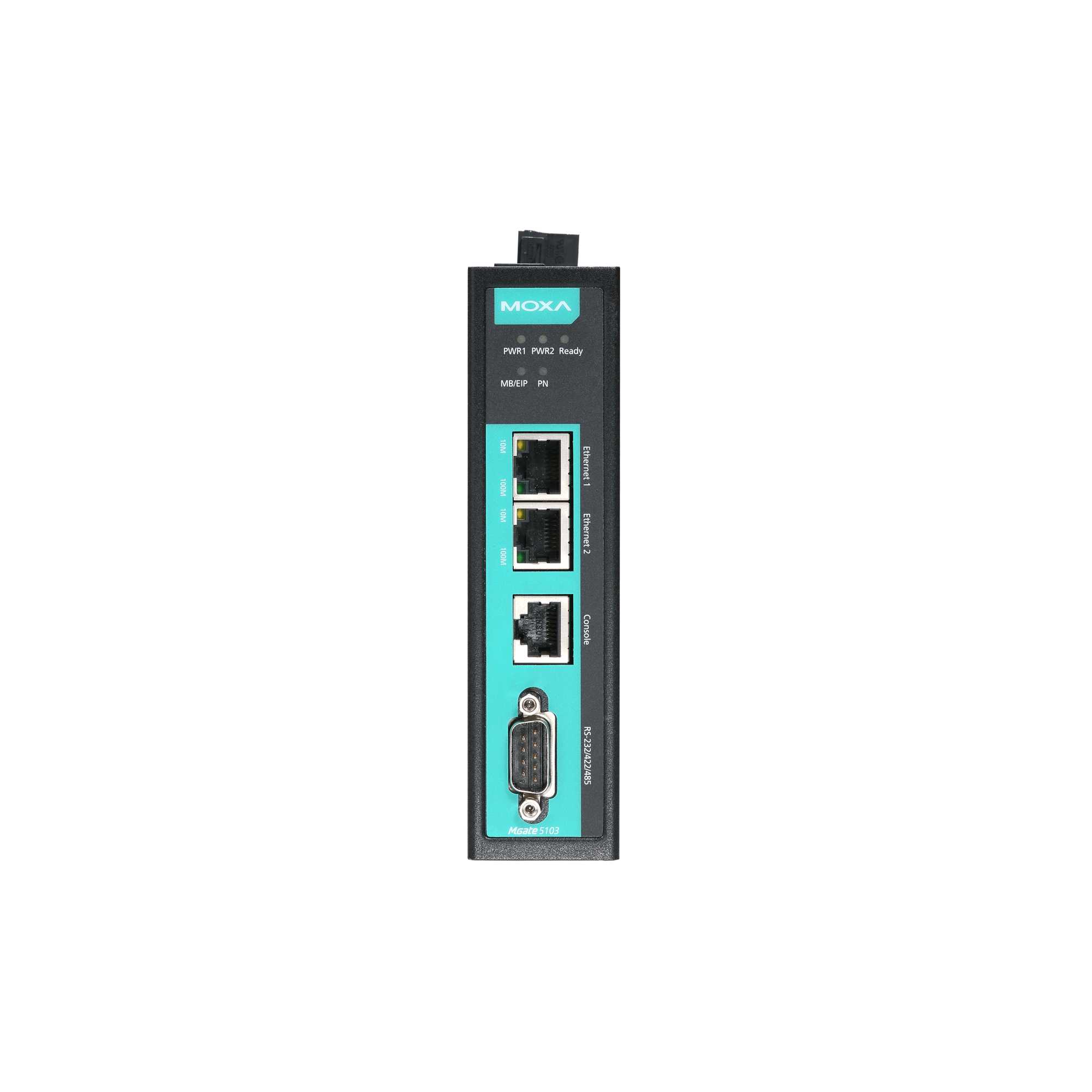

MGate 5103 1-портовый преобразователь Modbus RTU/ASCII/TCP/EtherNet/IP в PROFINET

Габаритные размеры, мм

36 x 105 x 140

Вес нетто, кг

0.51

Среднее время наработки на отказ (MTBF), часов

876502

Рабочая температура, от

0

Рабочая температура, до

60

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Максимальное количество команд

128

Максимальное количество соединений

MGate в роли устройства ввода/вывода PROFINET: 1 соединение для чтения/записи

Количество портов Modbus

1

Артикул полный

00-06119421

Потребление тока

455 мА при 12 В

MIB-базы

RFC1213, RFC1317

Промышленные протоколы

PROFINET IO Device, Modbus TCP Client (Master), Modbus TCP Server (Slave), EtherNet/IP Adapter

Протоколы управления

ARP, DHCP Client, DNS, HTTP, HTTPS, SMTP, SNMP Trap, SNMPv1/v2c/v3, TCP/IP, Telnet, SSH, UDP, NTP Client

Протоколы синхронизации времени

NTP Client

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 
Консольный кабель RJ45-на-DB9 
крепеж для монтажа на DIN-рейку 

Материал корпуса

Металл 

Монтаж

На DIN-рейку 
Настенный (опционально) 

Взрывобезопасность

Class 1 Division 2 
ATEX 
IECEx 

Безопасность

EN 60950-1 
UL508 

Электромагнитная совместимость (EMC)

EN 55032/24 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class B 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Рабочее напряжение

12 ~ 48 В пост. 

Разъем электропитания

Клемма 

Температура хранения, °C

-40 ~ +85 

Рабочая температура, °C

0 ~ +60 

Рабочая влажность, %

5 ~ 95 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

Тип разъема

RJ45 (8 конт.) 

Разъем последовательного порта

DB9 'папа' 

Изоляция последовательной линии

2 кВ 

Тип последовательных портов

RS-232/422/485 

Скорость передачи данных, бит/с

50 ~ 921600 

Передаваемые сигналы

RS-422: TxD+, TxD-, RxD+, RxD-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

Четность

нет, чет, нечет, 0, 1 

Управление потоками данных

RTS/CTS, RTS Toggle (только для RS-232) 

Стоповые биты

1, 2 

Бит данных

7, 8 

Защита от пыли и влаги

IP30 

Протокол

Modbus RTU/ASCII Master/Slave 

Управление направлением передачи данных по RS-485

ADDC® (автоматическое) 

Кнопка Reset

Есть 

Интерфейс управления

Утилита Device Search Utility (DSU) 
Web-интерфейс 
Последовательная консоль 

Изоляция последовательных портов

Есть 

Тип устройства

Преобразователь протоколов 

Количество последовательных портов

1 

Поддерживаемые протоколы

Modbus RTU 
Modbus ASCII 
Modbus TCP 
PROFINET 
EtherNet/IP 

Серия устройства

MGate 5000 

Тип слота для установки карты памяти

1 слот для карты microSD (SDHC) объемом до 32 Гб
