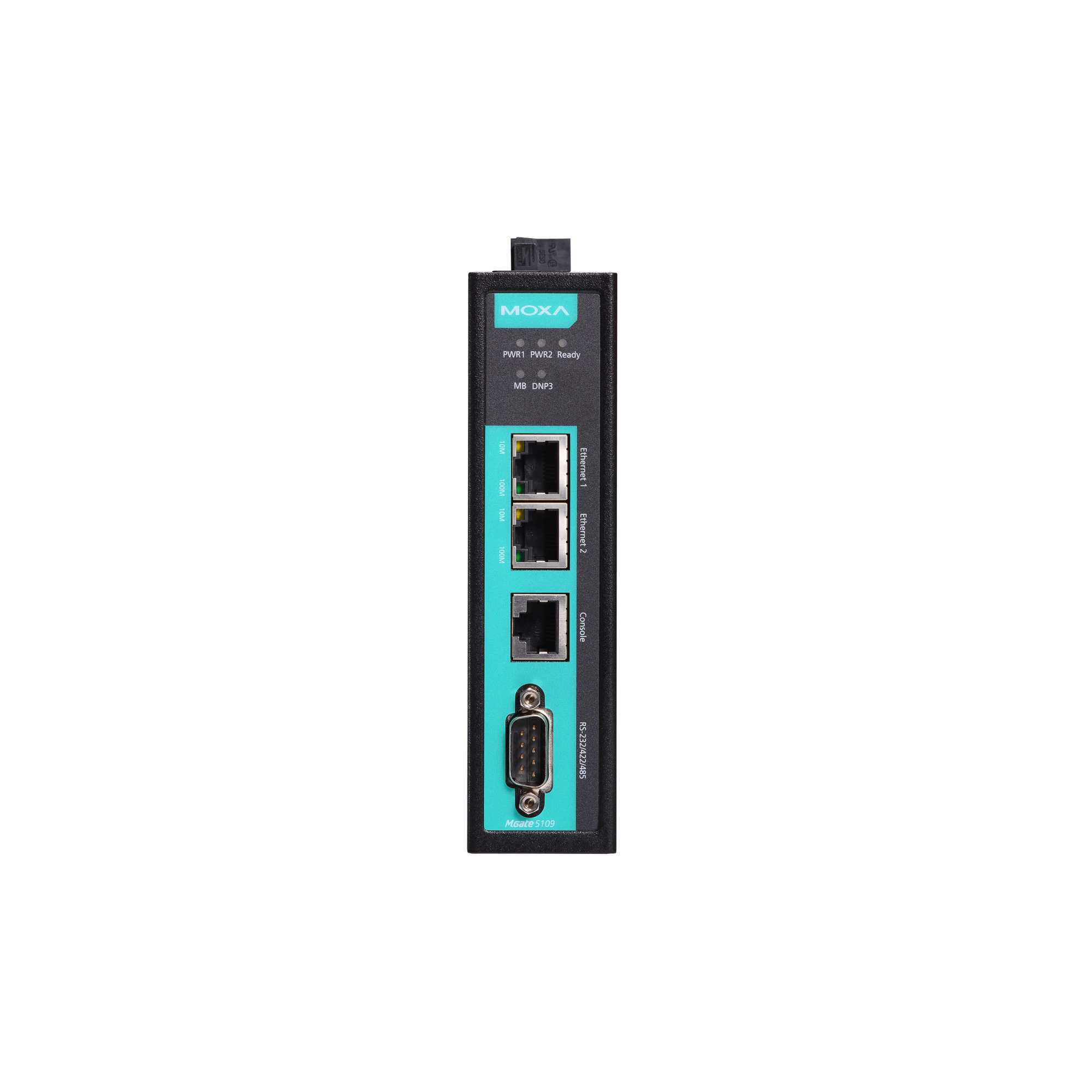

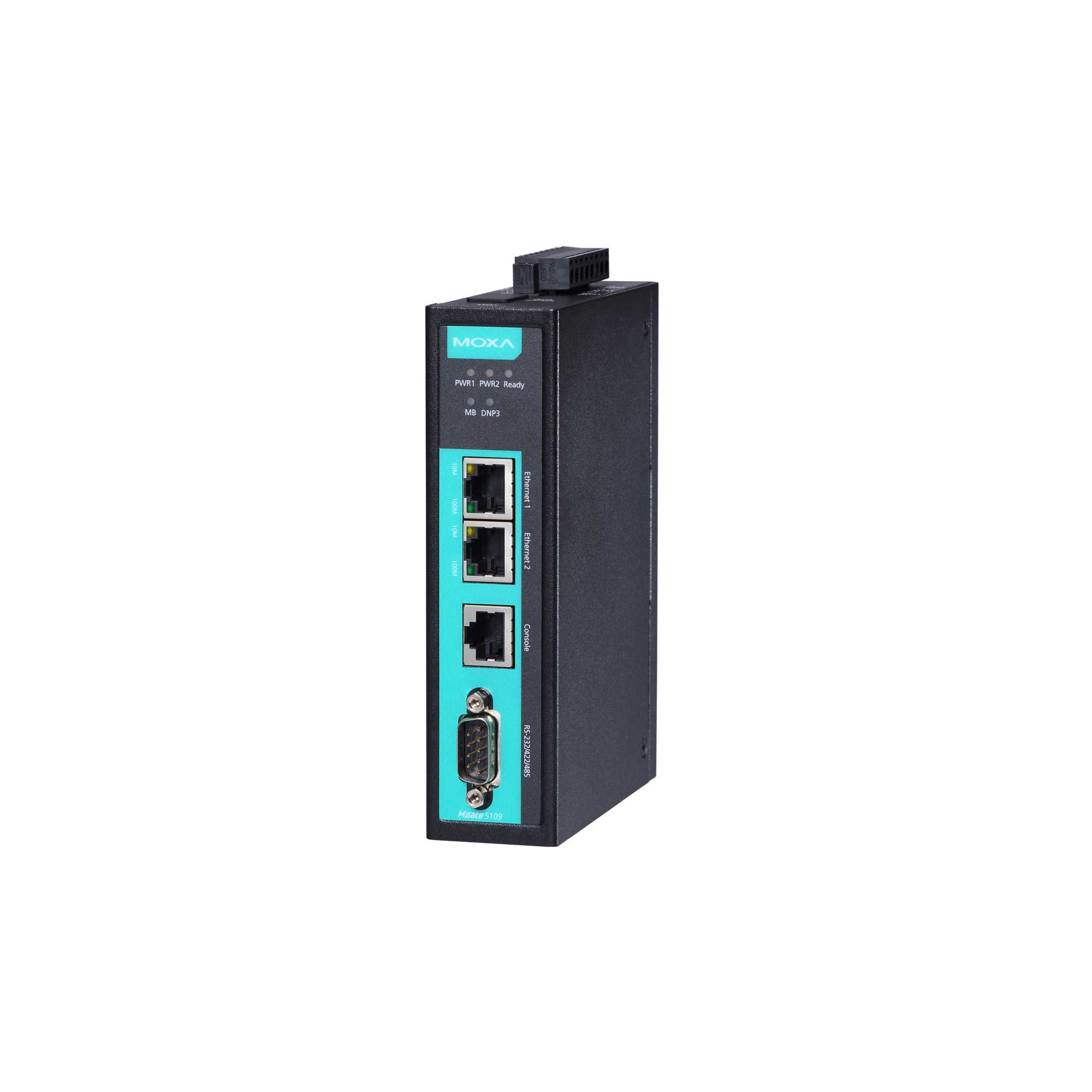

MGate 5109-T 1-портовый преобразователь Modbus в DNP3 с диапазоном температур от -40 до 75°C

Габаритные размеры, мм

36 x 105 x 140

Вес нетто, кг

0.51

Среднее время наработки на отказ (MTBF), часов

859422

Количество каналов релейного вывода

1

Рабочая температура, от

-40

Рабочая температура, до

75

Максимальное количество соединений

Режим Agent: MGate в роли DNP3 TCP/UDP master: 32 соединения outstation, MGate в роли DNP3 TCP/UDP outstation: 1 соединение master Режим Transparent: 16 соединений master или 32 соединений outstation
MGate в роли Modbus TCP Master: 32 соединения slave; MGate в роли Modbus TCP slave: 16 соединений master

Поддерживаемые функции

1, 2, 3, 4, 5, 6, 15, 16, 23

Максимальное количество команд

100

Количество портов Modbus

1

Внутренняя база данных DNP3

Для каждого устройства outstation: Дискретный ввод - 8192 контакта, Аналоговый ввод - 2048 контактов, Счетчик - 2048 контактов, Дискретный вывод - 8192 контакта, Аналоговый вывод - 2048 контактов, События дискретного ввода - 1024, События аналогового ввода - 1024, События счетчика - 1024 Когда MGate 5109 выступает в роли DNP3 outstation: Дискретный ввод - 8192 контактов, Аналоговый ввод - 2048 контактов, Счетчик - 2048 контактов, Дискретный вывод - 8192 контактов, Аналоговый вывод - 2048 контактов, Дискретный вывод - 8192 контакта, Аналоговый вывод - 2048 контактов

Артикул полный

00-06108635

Потребление тока

455 мА при 12 В

Сетевые протоколы

Modbus TCP Client (Master), Modbus TCP Server (Slave), DNP3 TCP Master, DNP3 TCP Outstation

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 
Консольный кабель RJ45-на-DB9 
крепеж для монтажа на DIN-рейку 

Материал корпуса

Металл 

Монтаж

На DIN-рейку 
настольный/настенный (опционально) 

Взрывобезопасность

Class 1 Division 2 
ATEX 
IECEx 

Безопасность

EN 60950-1 
UL508 

Электромагнитная совместимость (EMC)

EN 55022/24 

Электромагнитная совместимость (EMI)

FCC Part 15 Subpart B Class B 

Удары

IEC 60068-2-27 

Свободное падение

IEC 60068-2-32 

Вибрации

IEC 60068-2-6 
IEC 60068-2-64 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Нагрузочная способность реле

2 А при 30 В пост. 

Рабочее напряжение

12 ~ 48 В пост. 

Разъем электропитания

Клемма 

Температура хранения, °C

-40 ~ +85 

Рабочая температура, °C

-40 ~ +75 

Рабочая влажность, %

5 ~ 95 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

Тип разъема

RJ45 (8 конт.) 

Изоляция последовательной линии

2 кВ 

Скорость передачи данных, бит/с

50 ~ 921600 

Четность

нет, чет, нечет, 0, 1 

Управление потоками данных

RTS/CTS, RTS Toggle (только для RS-232) 

Стоповые биты

1, 2 

Бит данных

7, 8 

Защита от пыли и влаги

IP30 

Протокол

Modbus RTU/ASCII Master/Slave 

Разъемы

DB9 'папа' 

Управление направлением передачи данных по RS-485

ADDC® (автоматическое) 

Передаваемые сигналы

RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
RS-422: Tx+, Tx-, Rx+, Rx-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 

Кнопка Reset

Есть 

Интерфейс управления

Web-интерфейс 
Последовательная консоль 

Изоляция последовательных портов

Есть 

Тип устройства

Преобразователь протоколов 

Количество последовательных портов

1 

Поддерживаемые протоколы

Modbus RTU 
Modbus ASCII 
DNP3 

Серия устройства

MGate 5000 

Тип слота для установки карты памяти

1 слот для карты microSD (SDHC) объемом до 32 Гб
