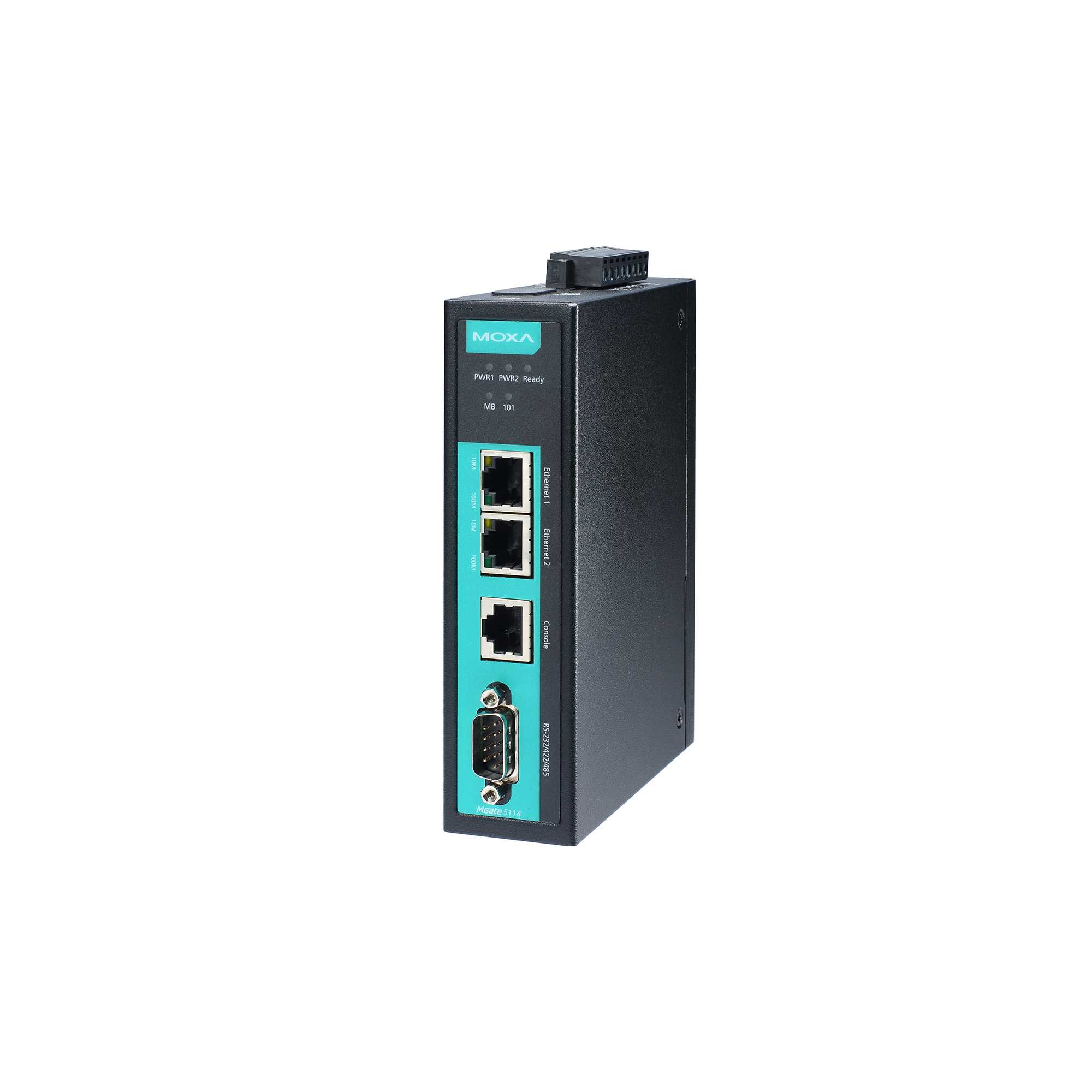

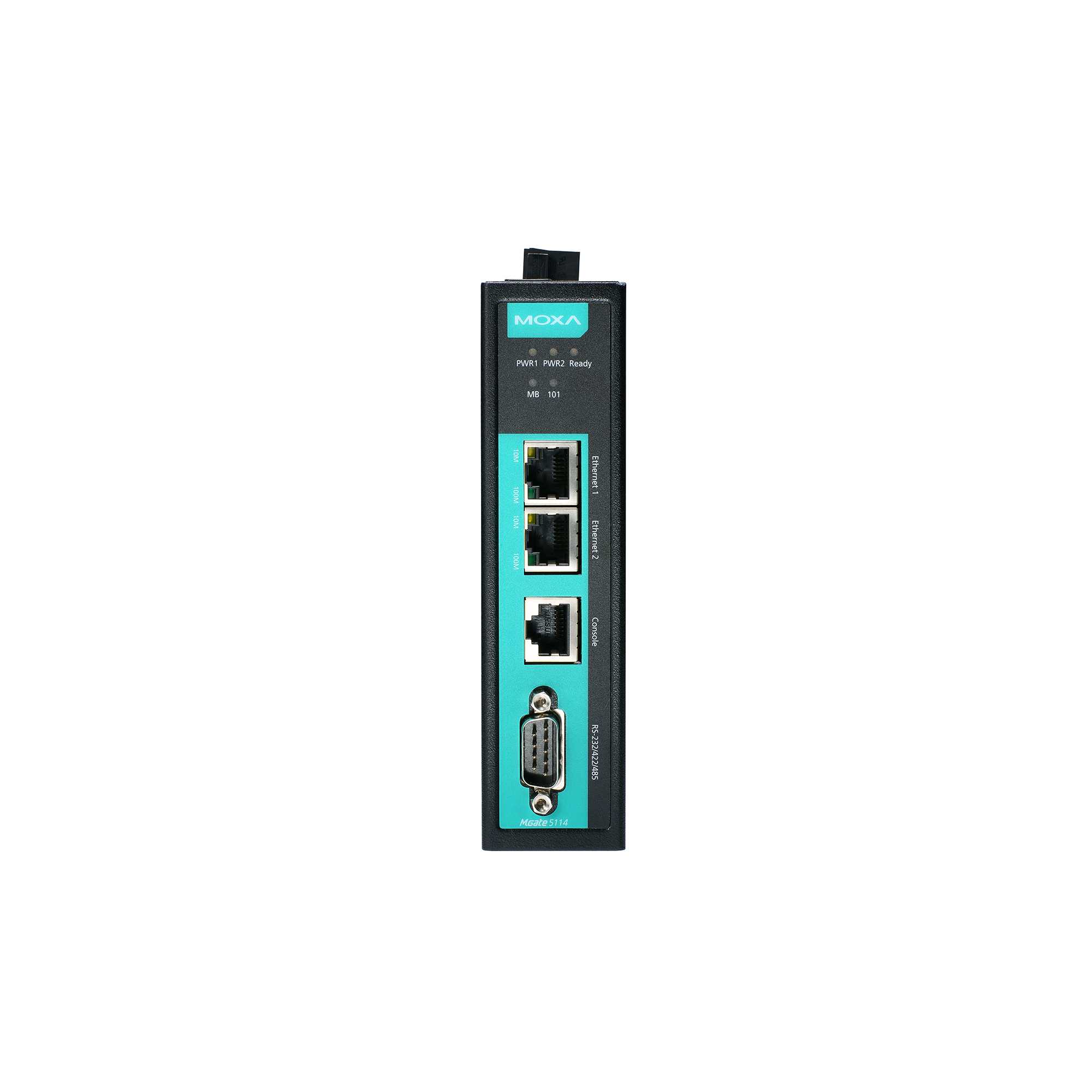

MGate 5114 1-портовый преобразователь Modbus RTU/ASCII/TCP/МЭК101 в МЭК104

Вес нетто, кг

0.51

Габаритные размеры, мм

36 x 105 x 140

Количество каналов релейного вывода

1

Максимальное количество соединений МЭК104

MGate в роли МЭК104 Client: 32 соединения; MGate в роли МЭК104 Server: 32 соединения

Максимальное количество соединений Modbus

MGate в роли Modbus TCP Client: 32 соединения; MGate в роли Modbus TCP Server: 32 соединения

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Количество портов Modbus

1

Поддерживаемые функции

1, 2, 3, 4, 5, 6, 15, 16, 23

Максимальное количество команд

128

Максимальное количество соединений

MGate в роли МЭК101 Master: 31 Slave-соединение; MGate в роли МЭК101 Slave: 1 Master-соединение

Рабочая температура, от

0

Рабочая температура, до

60

Артикул полный

00-06124648

Потребление тока

455 мА при 12 В

Среднее время наработки на отказ (MTBF), часов

1140815

Сетевые протоколы

Modbus TCP Client (Master), Modbus TCP Server (Slave), IEC 60870-5-104 Client, IEC 60870-5-104 Server

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 
Консольный кабель RJ45-на-DB9 
крепеж для монтажа на DIN-рейку 

Материал корпуса

Металл 

Монтаж

На DIN-рейку 
Настенный (опционально) 

Электромагнитная совместимость (EMC)

EN 55032/24 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class B 

Удары

IEC 60068-2-27 

Свободное падение

IEC 60068-2-32 

Вибрации

IEC 60068-2-6 
IEC 60068-2-64 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Нагрузочная способность реле

2 А при 30 В пост. 

Рабочее напряжение

12 ~ 48 В пост. 

Разъем электропитания

Клемма 

Температура хранения, °C

-40 ~ +85 

Рабочая температура, °C

0 ~ +60 

Рабочая влажность, %

5 ~ 95 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

Тип разъема

RJ45 (8 конт.) 

Изоляция последовательной линии

2 кВ 

Скорость передачи данных, бит/с

50 ~ 921600 

Четность

нет, чет, нечет, 0, 1 

Управление потоками данных

RTS/CTS, RTS Toggle (только для RS-232) 

Стоповые биты

1, 2 

Бит данных

7, 8 

Защита от пыли и влаги

IP30 

Протокол

Modbus RTU/ASCII Master/Slave, IEC60870-5-101 Master/Slave 

Разъемы

DB9 'папа' 

Управление направлением передачи данных по RS-485

ADDC® (автоматическое) 

Передаваемые сигналы

RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
RS-422: Tx+, Tx-, Rx+, Rx-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 

Кнопка Reset

Есть 

Интерфейс управления

Web-интерфейс 
Последовательная консоль 

Изоляция последовательных портов

Есть 

Тип устройства

Преобразователь протоколов 

Количество последовательных портов

1 

Поддерживаемые протоколы

МЭК101 
МЭК104 
Modbus RTU 
Modbus ASCII 
Modbus TCP 

Серия устройства

MGate 5000 

Тип слота для установки карты памяти

1 слот для карты microSD (SDHC) объемом до 32 Гб
