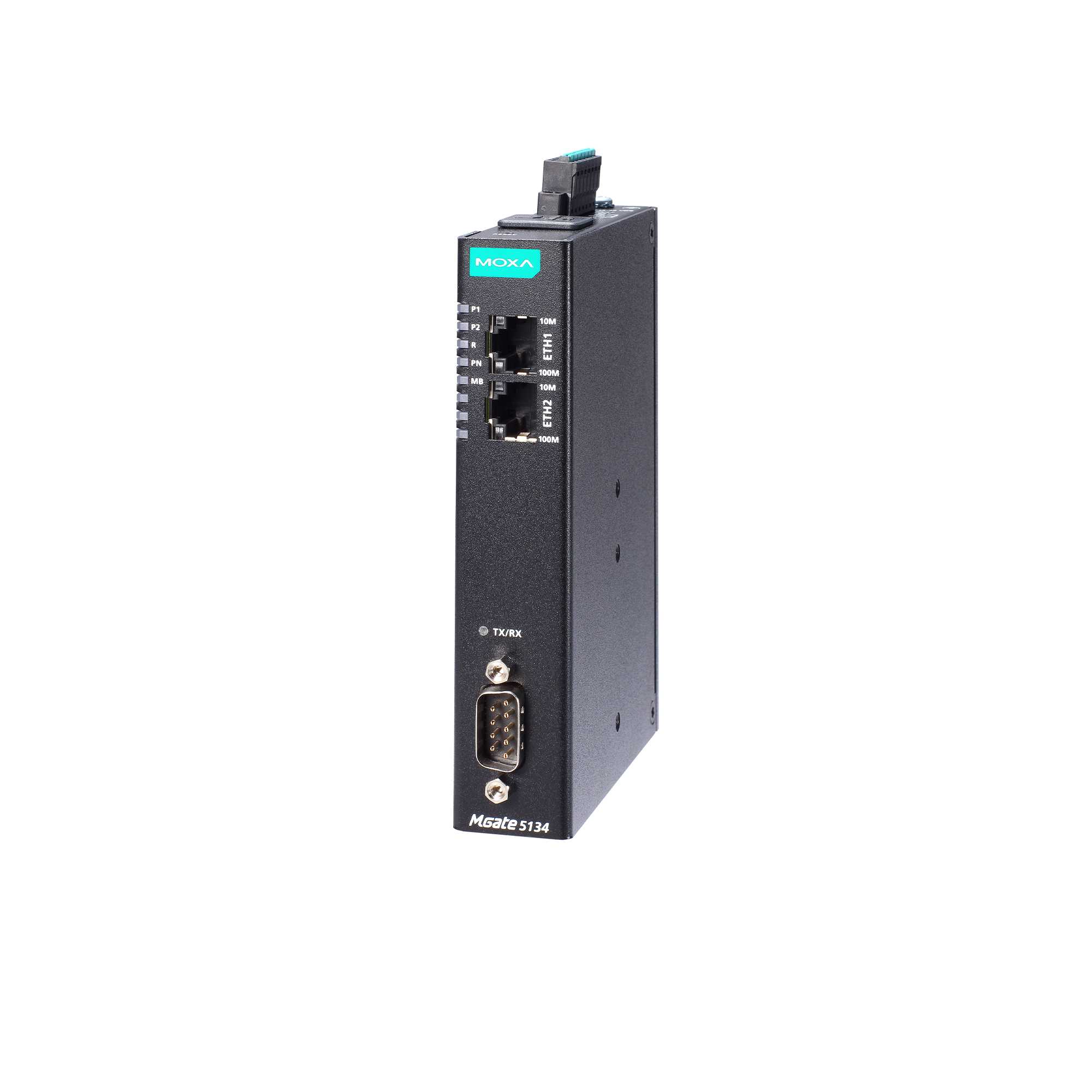

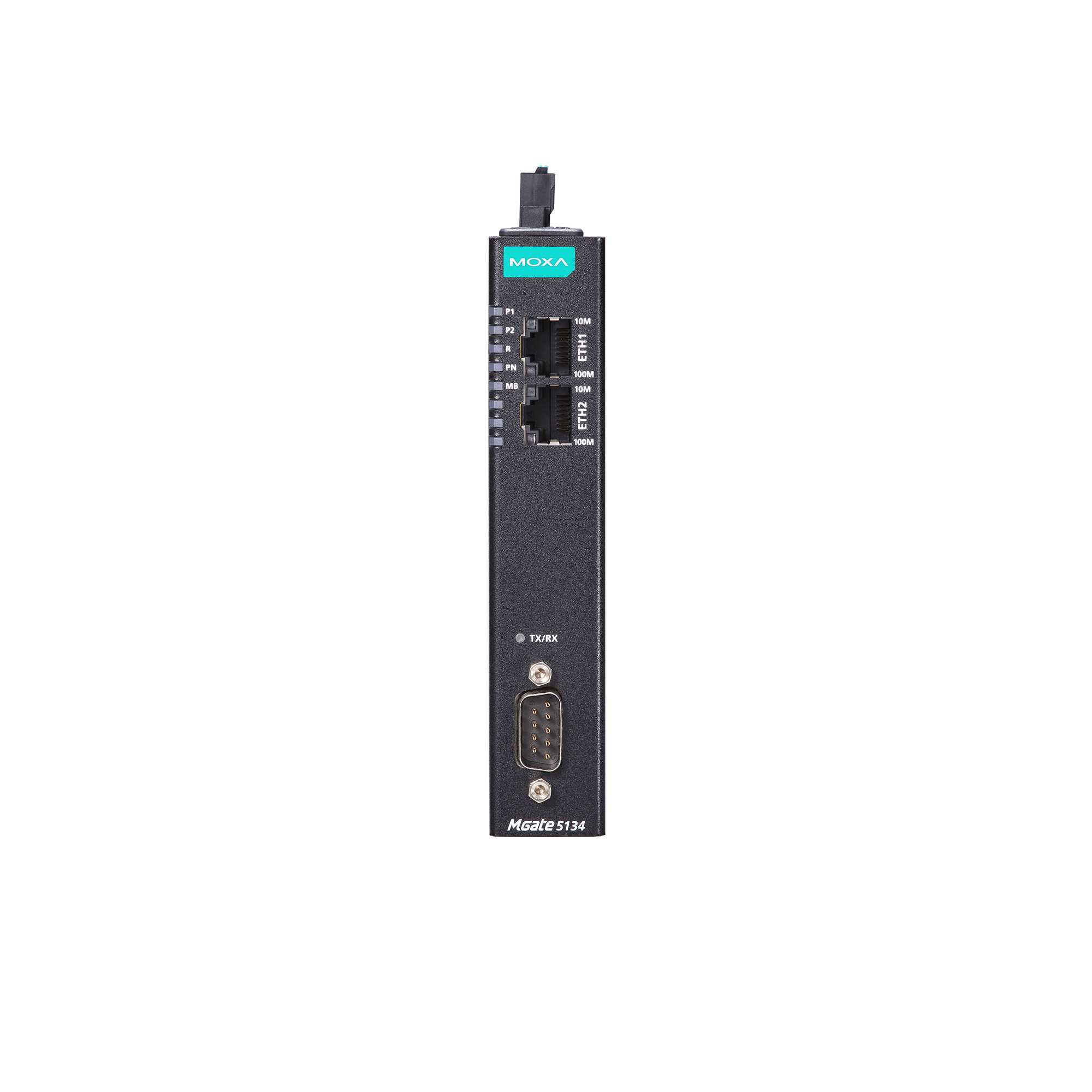

MGate 5134 1-портовый преобразователь Modbus RTU/ASCII/TCP в PROFINET

Артикул полный

00-06146279

Количество каналов релейного вывода

1

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Количество портов Modbus

1

Поддерживаемые функции

1, 2, 3, 4, 5, 6, 15, 16, 23

Максимальное количество команд

128

Рабочая температура, от

0

Рабочая температура, до

60

Среднее время наработки на отказ (MTBF), часов

1240821

Вес нетто, кг

0.29

Габаритные размеры, мм

25 x 90 x 129.6

Потребление тока

455 мА

Сетевые протоколы

Modbus TCP Client, PROFINET IO Device

Максимальное количество соединений Modbus

32

Количество последовательных портов

1
1 

Количество портов RS-232/422/485

1

Максимальное количество соединений

32

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Металл 

Монтаж

На DIN-рейку 
Настенный (опционально) 

Безопасность

UL 61010-2-201 
EN 61010-2-201 

Электромагнитная совместимость (EMC)

EN 61000-6-2 
EN 61000-6-4 

Электромагнитная совместимость (EMI)

FCC Part 15 Subpart B Class A 

Удары

IEC 60068-2-27 

Свободное падение

IEC 60068-2-31 

Вибрации

IEC 60068-2-6 
IEC 60068-2-64 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Нагрузочная способность реле

2 А при 30 В пост. 

Рабочее напряжение

12 ~ 48 В пост. 

Разъем электропитания

Клемма 

Температура хранения, °C

-40 ~ +85 

Рабочая температура, °C

-10 ~ +60 

Рабочая влажность, %

5 ~ 95 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

Тип разъема

RJ45 (8 конт.) 

Скорость передачи данных

10/100 Мбит/с, auto MDI/MDIX 

Разъем последовательного порта

DB9 'папа' 

Изоляция последовательной линии

2 кВ 

Тип последовательных портов

RS-232/422/485 

Скорость передачи данных, бит/с

300 ~ 921600 

Передаваемые сигналы

RS-232: TxD, RxD, RTS, CTS, DTR, DSR, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-422: Tx+, Tx-, Rx+, Rx-, GND 
RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 
RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 

Четность

нет, чет, нечет, 0, 1 

Управление потоками данных

RTS/CTS, RTS Toggle (только для RS-232) 

Стоповые биты

1, 2 

Бит данных

7, 8 

Протоколы последовательной связи

Modbus ASCII 
Modbus RTU 

Управление направлением передачи данных по RS-485

ADDC® (автоматическое) 

Защита от пыли и влаги

IP30 

Протокол

Modbus RTU/ASCII Master/Slave, IEC60870-5-101 Master/Slave 

Разъемы

DB9 'папа' 

Кнопка Reset

Есть 

Интерфейс управления

Web-интерфейс 
Последовательная консоль 

Изоляция последовательных портов

Есть 

Тип устройства

Преобразователь протоколов 

Поддерживаемые протоколы

МЭК101 
МЭК104 
Modbus RTU 
Modbus ASCII 
Modbus TCP 

Серия устройства

MGate 5000 

Тип слота для установки карты памяти

1 слот карты SD 2.0 объемом до 32 Гб
