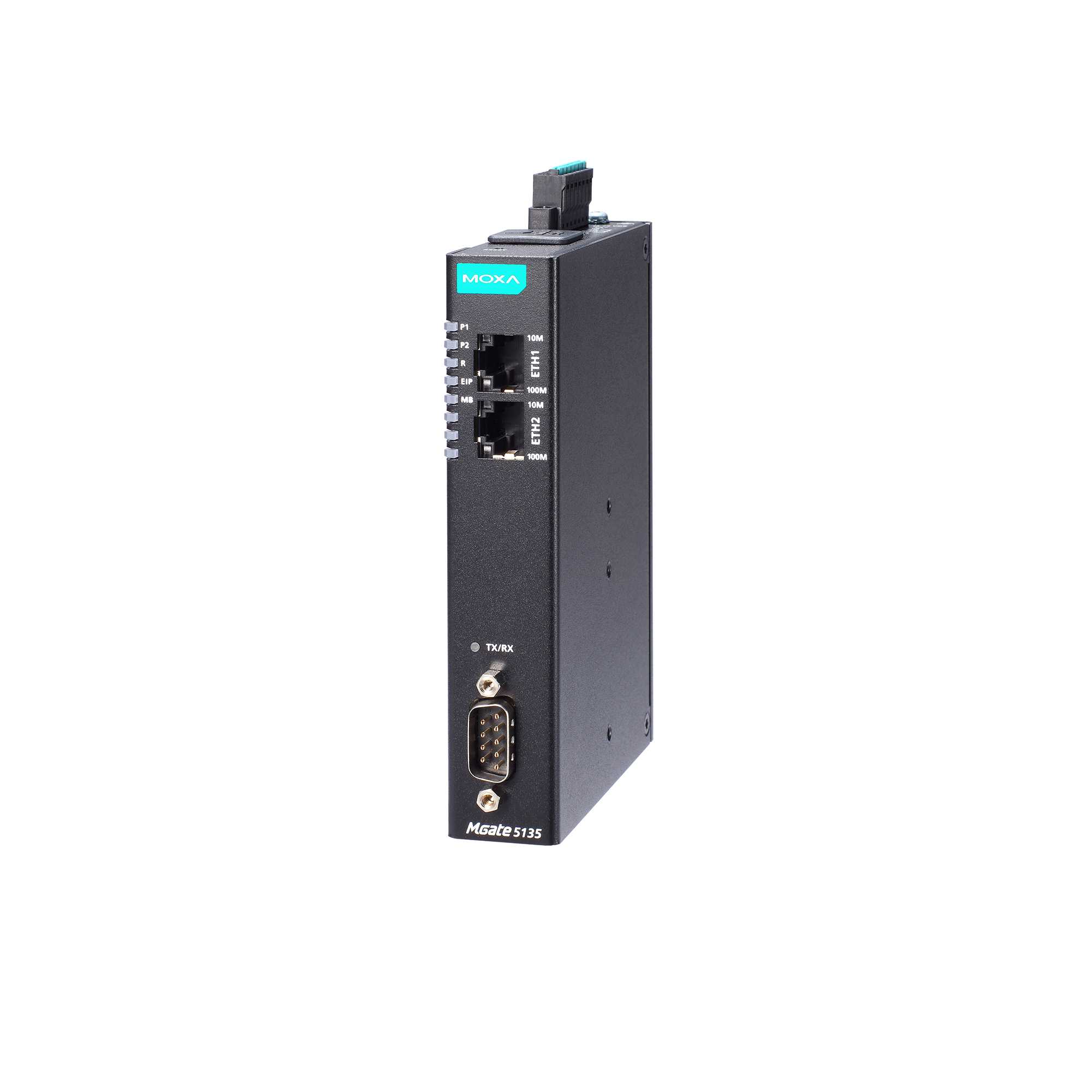

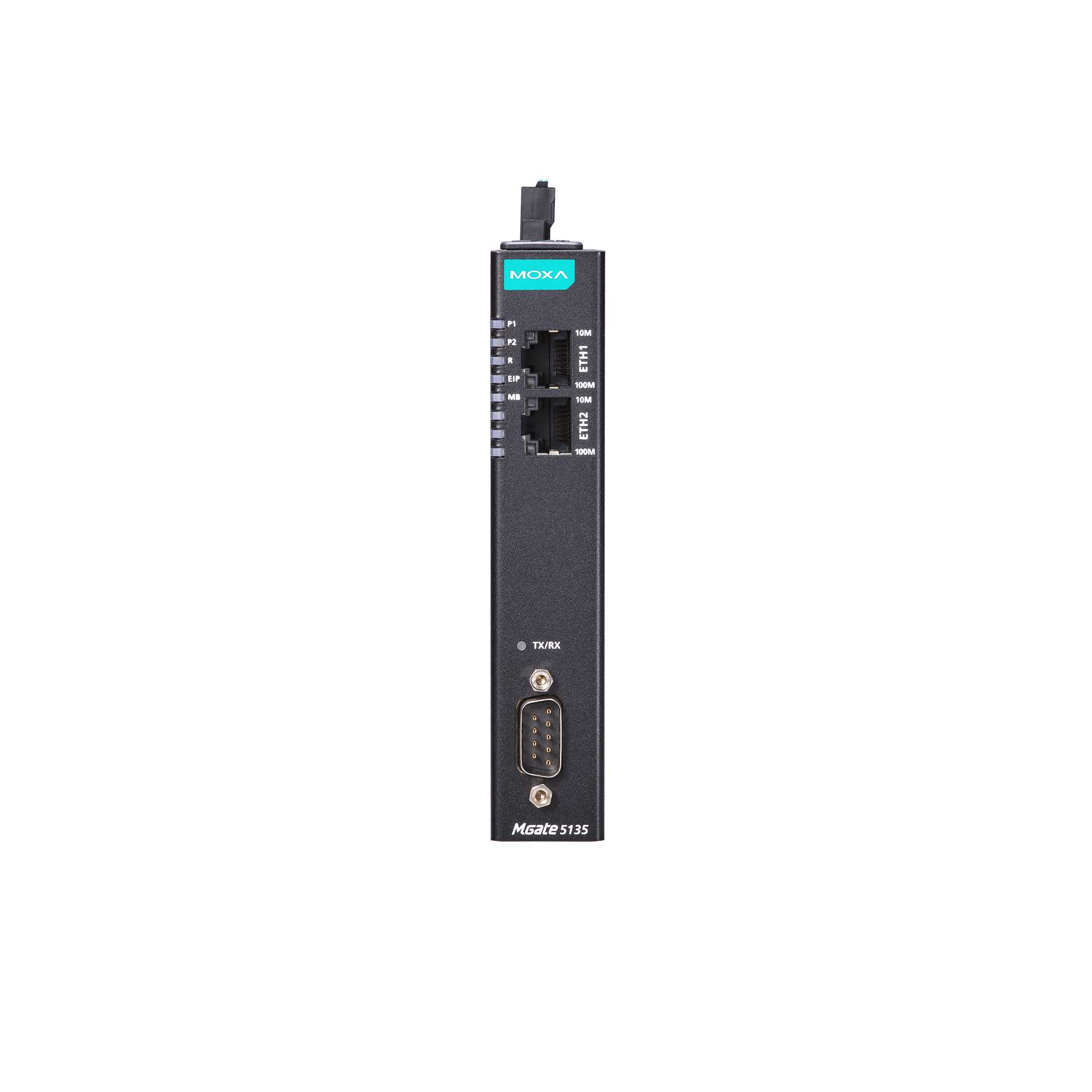

MGate 5135-T 1-портовый преобразователь Modbus RTU/ASCII/TCP в EtherNet/IP, с расширенным диапазоном температур

Артикул полный

00-06146283

Вес нетто, кг

0.51

Габаритные размеры, мм

36 x 105 x 140

Среднее время наработки на отказ (MTBF), часов

1140815

Количество каналов релейного вывода

1

Потребление тока

455 мА при 12 В

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Количество портов Modbus

1

Подробнее

Подробнее об использовании MGate:Удобные преобразователи различных протоколов ##/mgate/easy-to-use_gateways/

Сетевые протоколы

EtherNet/IP, Modbus TCP, MQTT

Количество последовательных портов

1
1 

Рабочая температура, от

40

Рабочая температура, до

75

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 
Консольный кабель RJ45-на-DB9 
крепеж для монтажа на DIN-рейку 

Материал корпуса

Металл 

Монтаж

На DIN-рейку 
Настенный (опционально) 

Электромагнитная совместимость (EMC)

EN 55032/24 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class B 

Удары

IEC 60068-2-27 

Свободное падение

IEC 60068-2-32 

Вибрации

IEC 60068-2-6 
IEC 60068-2-64 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Рабочее напряжение

12 ~ 48 В пост. 

Разъем электропитания

Клемма 

Температура хранения, °C

-40 ~ +85 

Рабочая температура, °C

-40 ~ +75 

Рабочая влажность, %

5 ~ 95 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

Тип разъема

RJ45 (8 конт.) 

Разъем последовательного порта

8-контактный RJ45 

Изоляция последовательной линии

2 кВ 

Тип последовательных портов

RS-232 

Скорость передачи данных, бит/с

50 ~ 921600 

Передаваемые сигналы

RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 
RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
RS-422: Tx+, Tx-, Rx+, Rx-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 

Четность

нет, чет, нечет, 0, 1 

Управление потоками данных

RTS/CTS 

Стоповые биты

1, 1.5, 2 

Бит данных

5, 6, 7, 8 

Защита от пыли и влаги

IP30 

Протокол

Modbus RTU/ASCII 

Разъемы

DB9 'папа' 

Управление направлением передачи данных по RS-485

ADDC® (автоматическое) 

Кнопка Reset

Есть 

Интерфейс управления

Telnet-консоль 
Web-интерфейс 
Windows-утилита 
Последовательная консоль 

Тип устройства

Преобразователь протоколов 

Поддерживаемые протоколы

Modbus RTU 
Modbus ASCII 
Modbus TCP 
EtherNet/IP 

Серия устройства

MGate 5000 

Тип слота для установки карты памяти

1 слот для карты microSD (SDHC) объемом до 32 Гб
