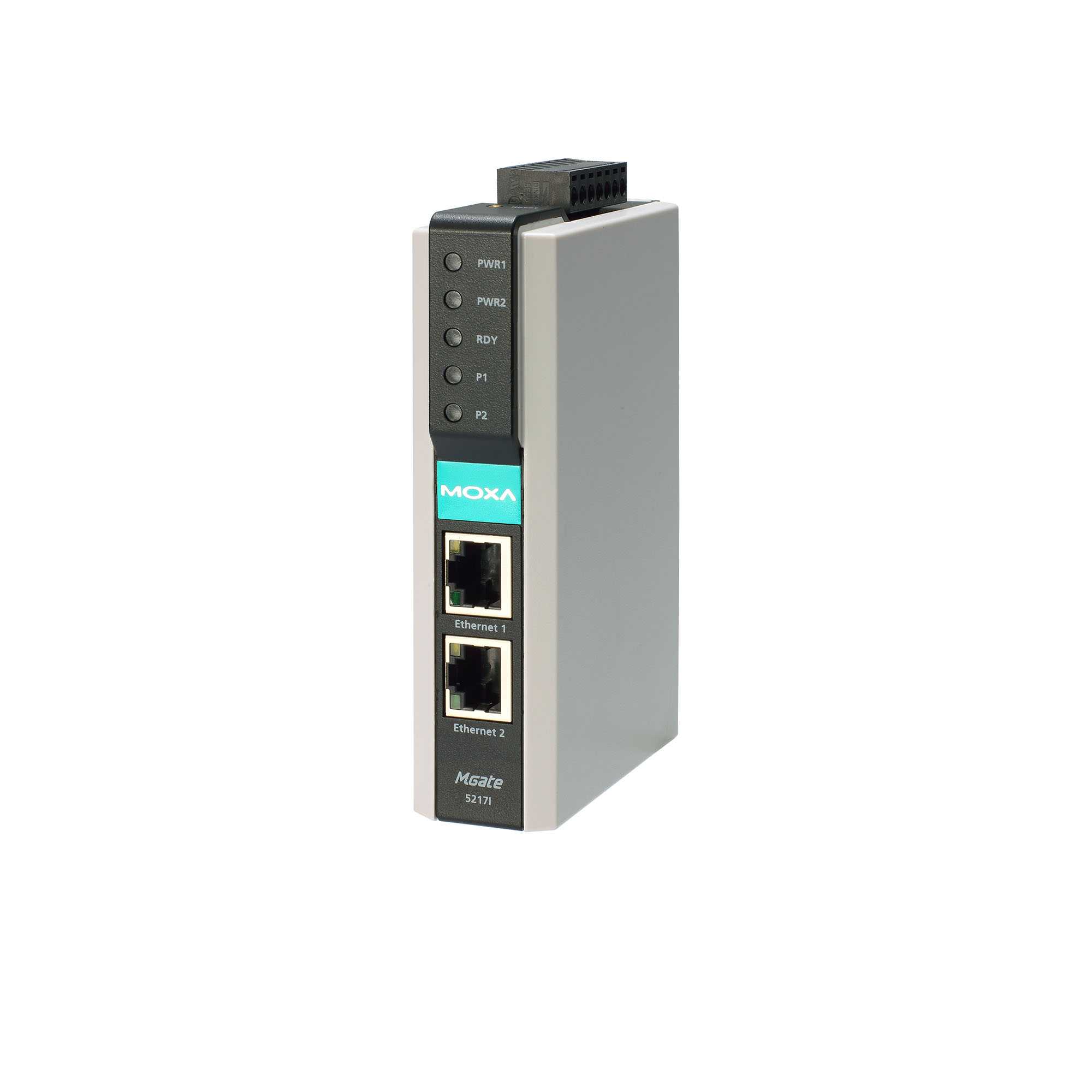

MGate 5217I-1200-T 2-портовый преобразователь Modbus RTU/ASCII/TCP в BACnet/IP, 1200 соединений

Артикул полный

00-06136007

Вес нетто, кг

0.38

Габаритные размеры, мм

29 x 89.2 x 124.5

Количество каналов релейного вывода

1

Потребление тока

300 мА при 24 В перем., 510 мА при 12 В пост.

Сетевые протоколы

Modbus TCP Client (Master), BACnet/IP Server (Slave)

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Количество портов RS-232/422/485

2

Поддерживаемые функции

1, 2, 3, 4, 5, 6, 16

MIB-базы

RFC1213, RFC1317

Рабочая температура, от

-40

Рабочая температура, до

75

Среднее время наработки на отказ (MTBF), часов

1277500

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настенный (опционально) 

Безопасность

UL 62368-1 
IEC 62368-1 

Электромагнитная совместимость (EMC)

EN 55032/35 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class A 

Удары

IEC 60068-2-27 

Свободное падение

IEC 60068-2-32 

Вибрации

IEC 60068-2-6 
IEC 60068-2-64 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-11 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Нагрузочная способность реле

1 А при 30 В пост. 

Рабочее напряжение

12 ~ 48 В пост., 24 В перем. 

Разъем электропитания

Клемма 

Температура хранения, °C

-40 ~ +85 

Рабочая температура, °C

-40 ~ +75 

Рабочая влажность, %

5 ~ 95 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

Тип разъема

RJ45 (8 конт.) 

Разъем последовательного порта

DB9 'папа' 

Изоляция последовательной линии

2 кВ 

Скорость передачи данных, бит/с

50 ~ 921600 

Передаваемые сигналы

RS-485 (2-проводный): Data+, Data-, GND 
RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
RS-422: Tx+, Tx-, Rx+, Rx-, GND 
RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 

Четность

нет, чет, нечет, 0, 1 

Управление потоками данных

RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232) 

Стоповые биты

1, 2 

Бит данных

7, 8 

Управление направлением передачи данных по RS-485

ADDC® (автоматическое) 

Сопротивление терминального резистора

120 Ом 

Защита от пыли и влаги

IP30 

Протокол

Modbus RTU/ASCII (Master), Modbus TCP Client (Master) 

Максимальное количество команд Modbus

1200 

Кнопка Reset

Есть 

Интерфейс управления

Утилита Device Search Utility (DSU) 
Telnet-консоль 
Web-интерфейс 

Изоляция последовательных портов

Есть 

Тип устройства

Преобразователь протоколов 

Количество последовательных портов

2 

Поддерживаемые протоколы

Modbus RTU 
Modbus ASCII 
Modbus TCP 
BACnet/IP 

Серия устройства

MGate 5000 

Режим

Сервер (Slave) 

Объем памяти

1200 соединений 

Поддерживаемые объекты BACnet

Двоичный вход 
Двоичный выход 
Двоичное значение 
Аналоговый вход 
Аналоговый выход 
Аналоговое значение 
Вход со многими состояниями 
Выход со многими состояниями 
Значение со многими состояниями 
Целое значение 
Положительное целое значение
