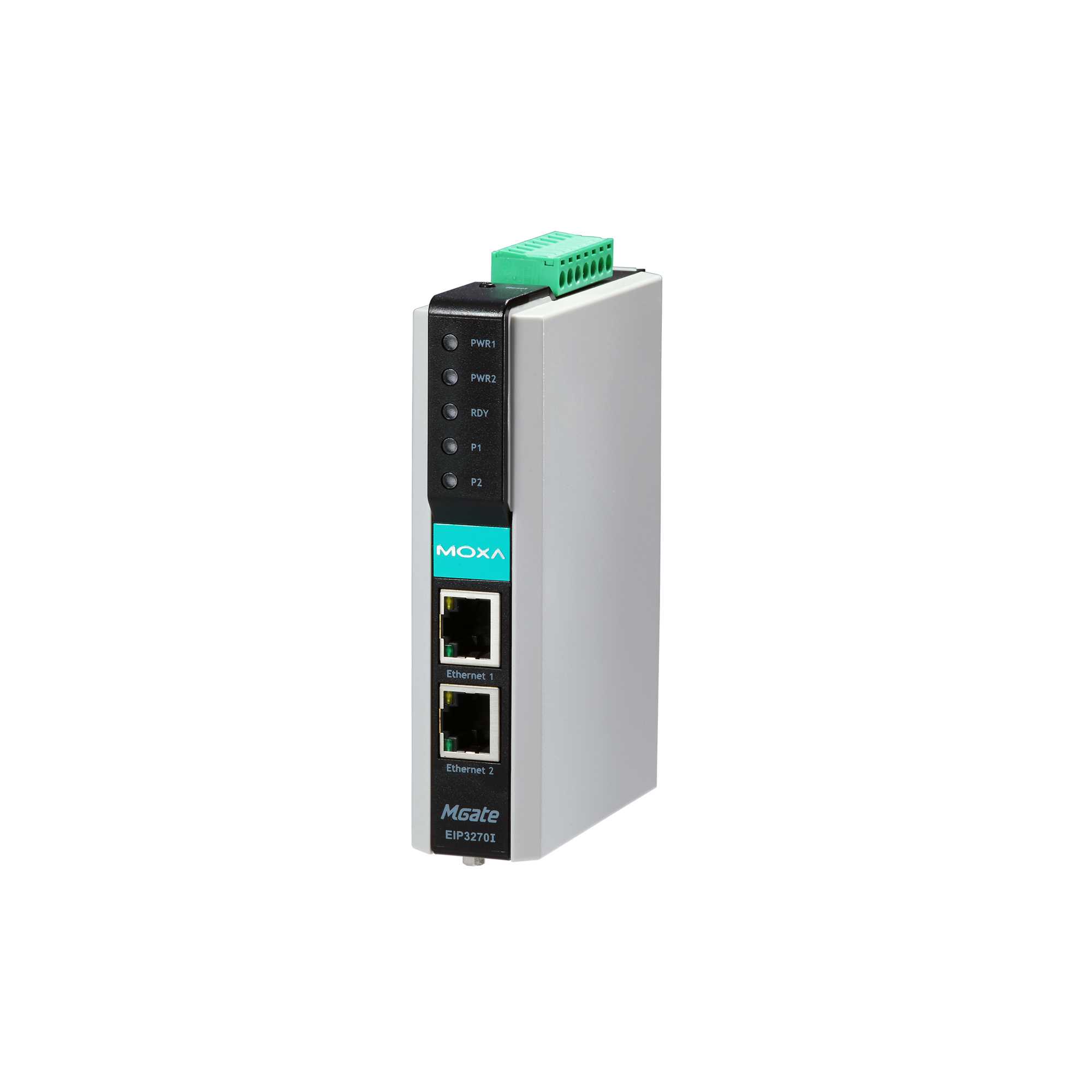

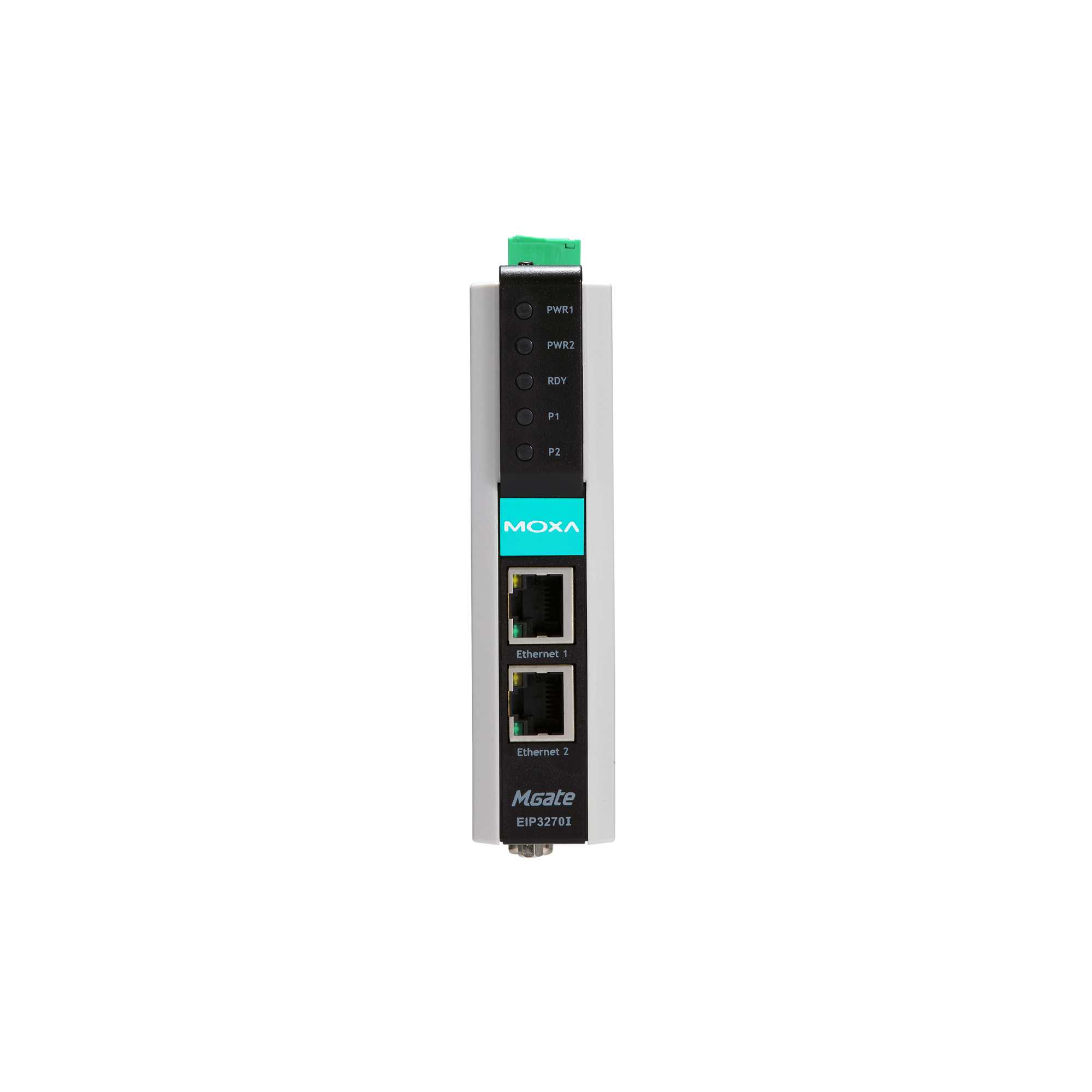

MGate EIP3270 2-портовый преобразователь DF1 в EtherNet/IP в промышленном исполнении

Габаритные размеры, мм

29 x 89.2 x 118.5

Вес нетто, кг

0.38

Количество каналов релейного вывода

1

Количество последовательных портов

2
2 

Рабочая температура, от

0

Рабочая температура, до

60

Подробнее

Подробнее об использовании MGate:Удобные преобразователи различных протоколов ##/mgate/easy-to-use_gateways/

Артикул полный

00-06026014

Потребление тока

435 мА при 12 В

Сетевые протоколы

EtherNet/IP client/server

Среднее время наработки на отказ (MTBF), часов

125234

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Взрывобезопасность

Class 1 Division 2 
ATEX 

Безопасность

EN 60950-1 
UL508 

Электромагнитная совместимость (EMC)

EN 55032/24 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class A 

Удары

IEC 60068-2-27 

Свободное падение

IEC 60068-2-32 

Вибрации

IEC 60068-2-6 
IEC 60068-2-64 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-11 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Нагрузочная способность реле

1 А при 30 В пост. 

Рабочее напряжение

12 ~ 48 В пост. 

Разъем электропитания

Клемма 

Температура хранения, °C

-40 ~ +85 

Рабочая температура, °C

0 ~ +60 

Рабочая влажность, %

5 ~ 95 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Порты Ethernet

2 (1 IP) x Ethernet 10/100 Base T(X) (разъем RJ45) 

Тип разъема

RJ45 (8 конт.) 

Разъем последовательного порта

DB9 'папа' x 2 

Тип последовательных портов

RS-232/422 

Скорость передачи данных, бит/с

1200 ~ 921600 

Передаваемые сигналы

RS-422: TxD+, TxD-, RxD+, RxD-, GND 
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

Четность

нет, чет, нечет 

Управление потоками данных

RTS/CTS, DTR/DSR (только для RS-232) 

Стоповые биты

1, 2 

Бит данных

8 

Протоколы последовательной связи

DF1 (полный дуплекс) 

Кнопка Reset

Есть 

Интерфейс управления

Telnet-консоль 
Windows-утилита 
Последовательная консоль 

Тип устройства

Преобразователь протоколов 

Поддерживаемые протоколы

EtherNet/IP 
DF1 

Серия устройства

MGate EIP3000
