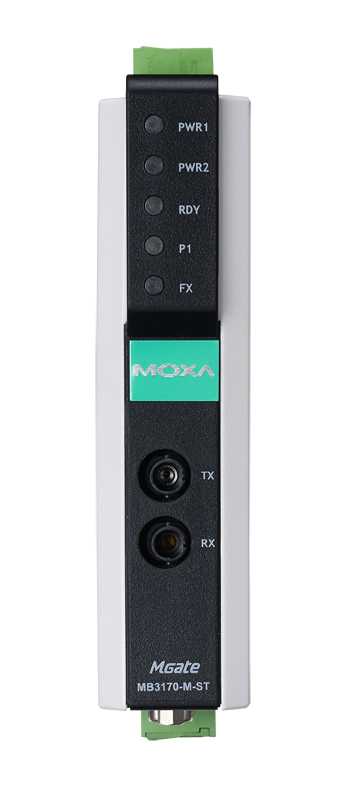

MGate MB3170-M-ST-T 1-портовый преобразователь Modbus RTU/ASCII (RS-232/422/485) в Modbus TCP с многомодовым оптоволоконным сетевым интерфейсом (разъем ST), с расширенным диапазоном температу

Габаритные размеры, мм

29 x 89.2 x 118.5

Вес нетто, кг

0.36

Количество каналов релейного вывода

1

Мощность оптического передатчика, дБм

-20

Допустимые потери в канале связи, дБм

12

Насыщение приемника, дБм

-6

Чувствительность оптического приемника, дБм

-32

Количество оптических портов

1

Рабочая температура, от

-40

Рабочая температура, до

75

Подробнее

Подробнее об использовании MGate:Удобные преобразователи различных протоколов ##/mgate/easy-to-use_gateways/

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Защита от импульсных помех, кВ

15

Количество портов Modbus

1

Артикул полный

00-06105204

Потребление тока

510 мА при 12 В

Среднее время наработки на отказ (MTBF), часов

1175887

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 

Взрывобезопасность

Class 1 Division 2 
ATEX 

Безопасность

EN 60950-1 
UL508 

Электромагнитная совместимость (EMC)

EN 55032/24 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class A 

Удары

IEC 60068-2-27 

Свободное падение

IEC 60068-2-32 

Применение в морских системах

DNV 

Вибрации

IEC 60068-2-6 
IEC 60068-2-64 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-11 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Нагрузочная способность реле

1 А при 30 В пост. 

Рабочее напряжение

12 ~ 48 В пост. 

Разъем электропитания

Клемма 

Температура хранения, °C

-40 ~ +85 

Рабочая температура, °C

-40 ~ +75 

Рабочая влажность, %

5 ~ 95 

Тип интерфейса

Многомодовое оптоволокно 

Дальность передачи по оптоволокну

до 5 км 
до 4 км 

Длина волны по оптоволокну, нм

1300 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Порты Ethernet

1 

Тип разъема

ST 

Скорость передачи данных, бит/с

50 ~ 921600 

Четность

нет, чет, нечет, 0, 1 

Управление потоками данных

RTS/CTS, DTR/DSR (только для RS-232) 

Стоповые биты

1, 2 

Бит данных

7, 8 

Протокол

Modbus RTU/ASCII Master/Slave 

Разъемы

DB9 'папа' (RS-232) + клеммы (RS-422/485) 

Управление направлением передачи данных по RS-485

ADDC® (автоматическое) 

Передаваемые сигналы

RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
RS-422: Tx+, Tx-, Rx+, Rx-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 

Кнопка Reset

Есть 

Интерфейс управления

Утилита Device Search Utility (DSU) 
Telnet-консоль 
Web-интерфейс 
Утилита MGate Manager 

Тип устройства

Преобразователь протоколов 

Количество последовательных портов

1 

Поддерживаемые протоколы

Modbus RTU 
Modbus ASCII 
Modbus TCP 

Серия устройства

MGate MB3000
