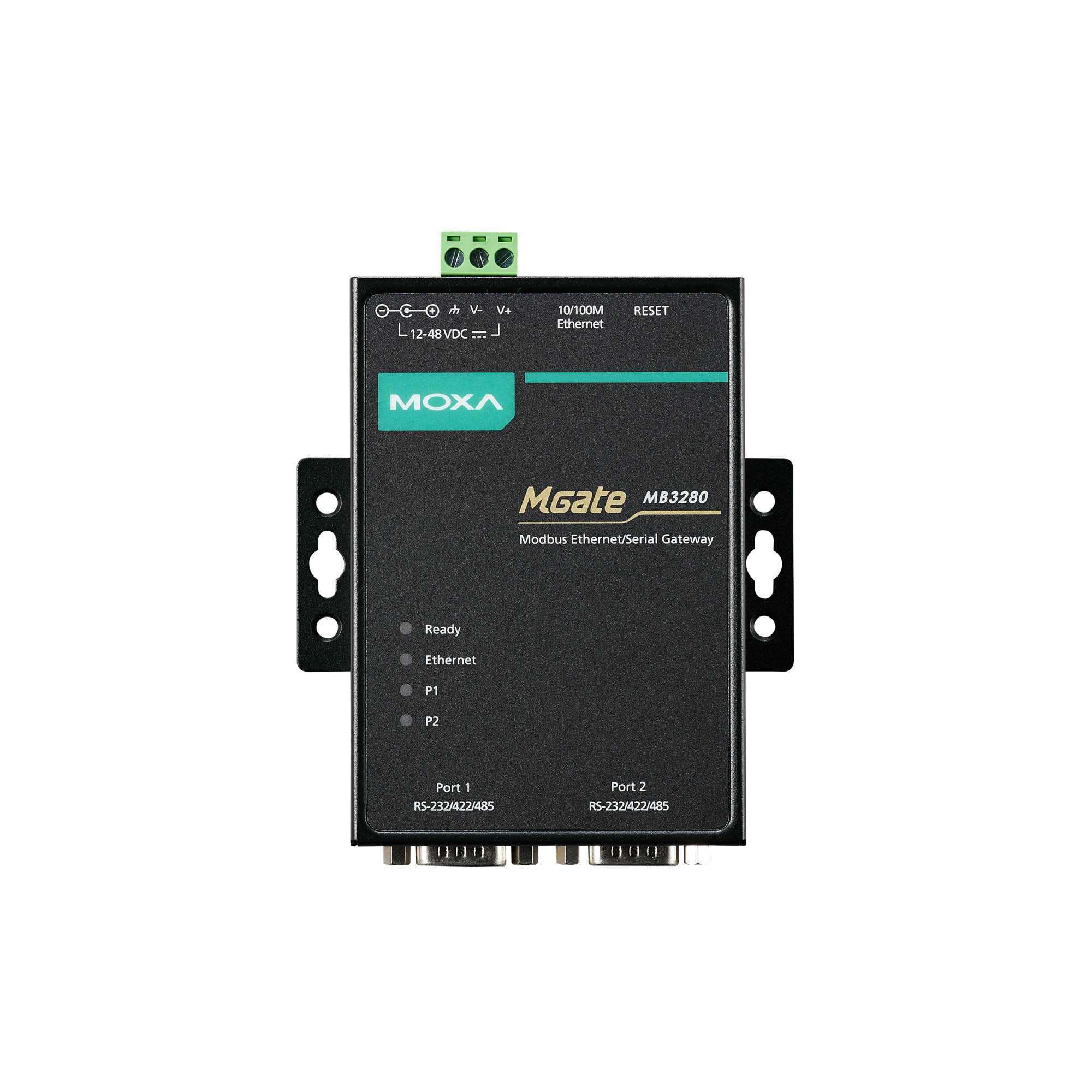

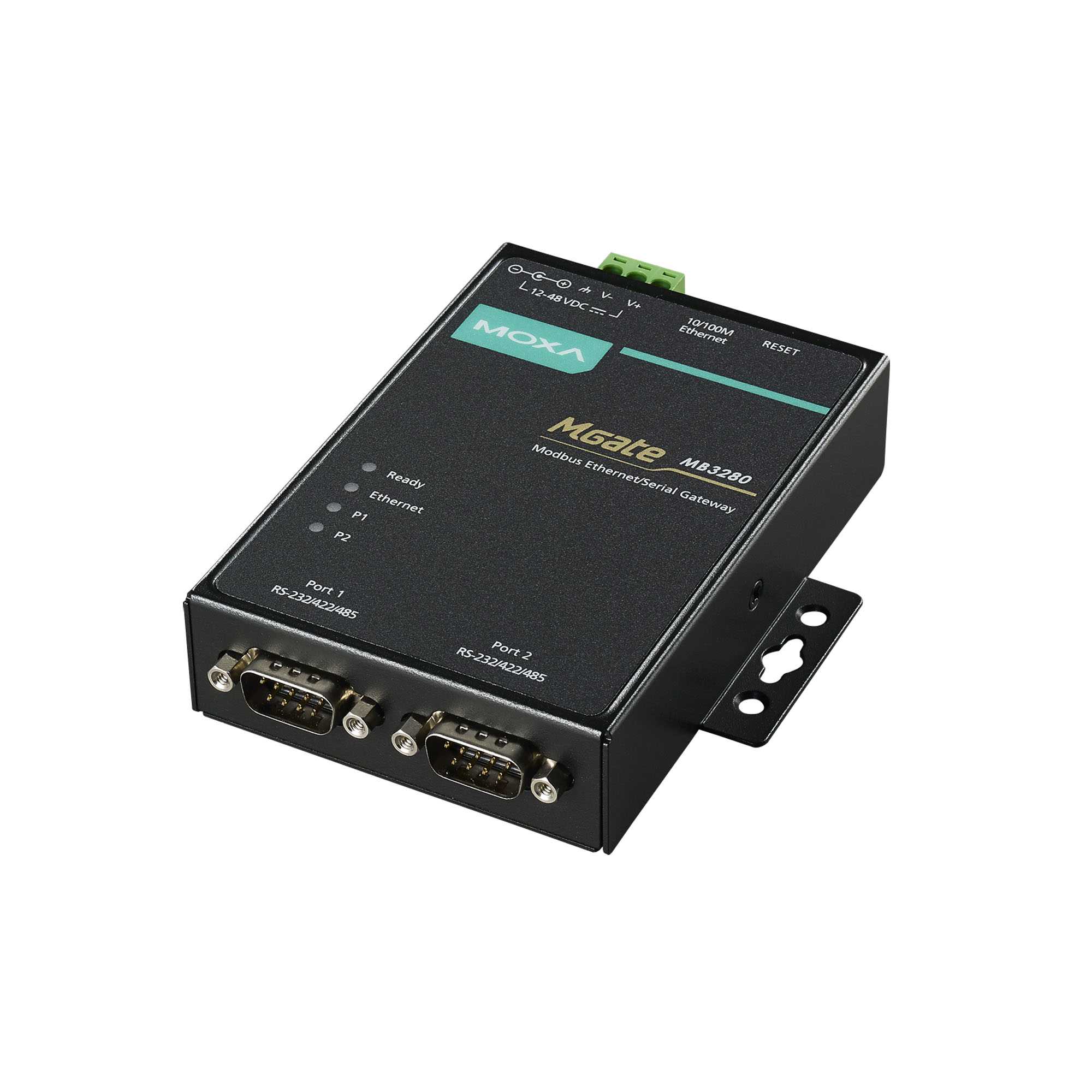

MGate MB3280 2-портовый преобразователь Modbus RTU/ASCII (RS-232/422/485) в Modbus TCP

Габаритные размеры, мм

22 x 77 x 111

Вес нетто, кг

0.36

Сетевые протоколы

Modbus TCP

Рабочая температура, от

0

Рабочая температура, до

60

Подробнее

Подробнее об использовании MGate:Удобные преобразователи различных протоколов ##/mgate/easy-to-use_gateways/

Защита от импульсных помех, кВ

15

Количество портов Modbus

2

Артикул полный

00-01188532

Потребление тока

250 мА при 12 В

Среднее время наработки на отказ (MTBF), часов

503029

Гарантийный срок

5 лет 

Комплект поставки

адаптер питания 
Устройство 
краткое руководство пользователя 

Материал корпуса

Металл 

Монтаж

на DIN-рейку (опционально) 
Настольный/настенный 

Безопасность

EN 60950-1 
UL60950-1 

Электромагнитная совместимость (EMC)

EN 55032/24 

Электромагнитная совместимость (EMI)

CISPR 32 
FCC Part 15 Subpart B Class A 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-11 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Рабочее напряжение

12 ~ 48 В пост. 

Разъем электропитания

Клеммы, концентрический штекер 

Температура хранения, °C

-40 ~ +85 

Рабочая температура, °C

0 ~ +60 

Рабочая влажность, %

5 ~ 95 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Тип разъема

RJ45 (8 конт.) 

Скорость передачи данных, бит/с

50 ~ 921600 

Четность

нет, чет, нечет, 0, 1 

Управление потоками данных

RTS/CTS, DTR/DSR, RTS Toggle (только для RS-232) 

Стоповые биты

1, 2 

Бит данных

7, 8 

Защита от пыли и влаги

IP30 

Протокол

Modbus RTU/ASCII Master/Slave 

Разъемы

DB9 'папа' 

Управление направлением передачи данных по RS-485

ADDC® (автоматическое) 

Передаваемые сигналы

RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
RS-422: Tx+, Tx-, Rx+, Rx-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 

Кнопка Reset

Есть 

Интерфейс управления

Утилита Device Search Utility (DSU) 
Telnet-консоль 
Web-интерфейс 
Утилита MGate Manager 

Тип устройства

Преобразователь протоколов 

Количество последовательных портов

2 

Поддерживаемые протоколы

Modbus RTU 
Modbus ASCII 
Modbus TCP 

Серия устройства

MGate MB3000
