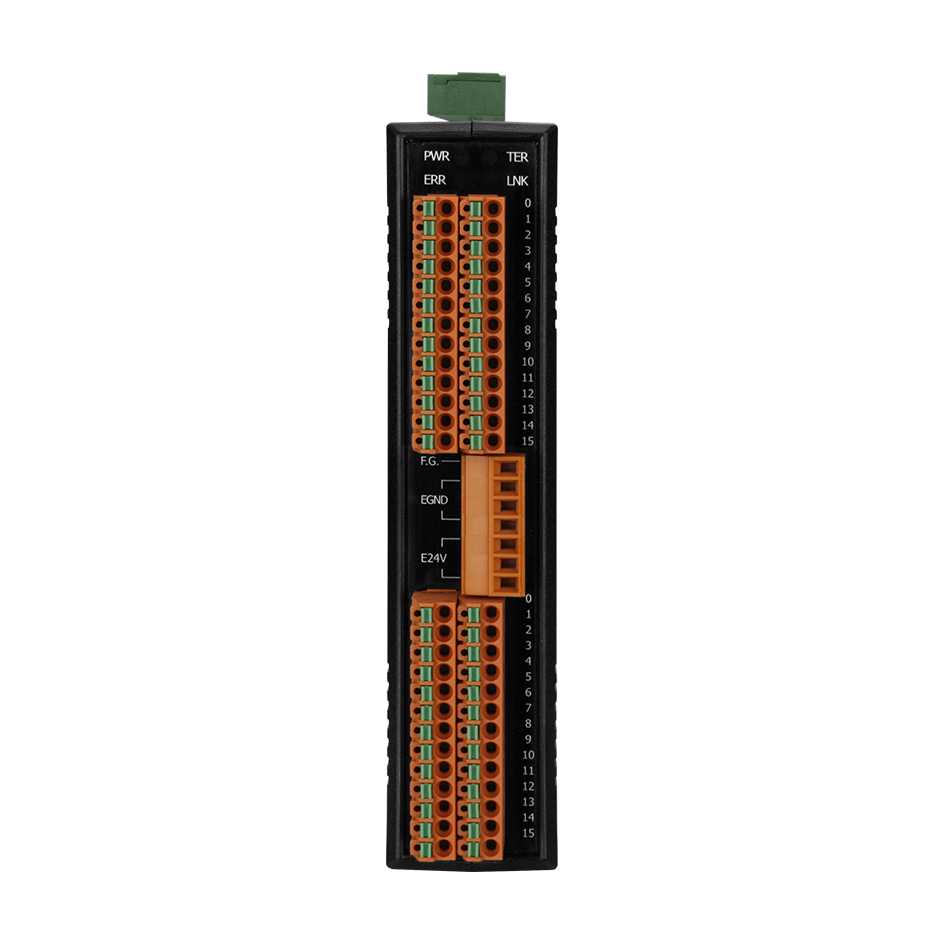

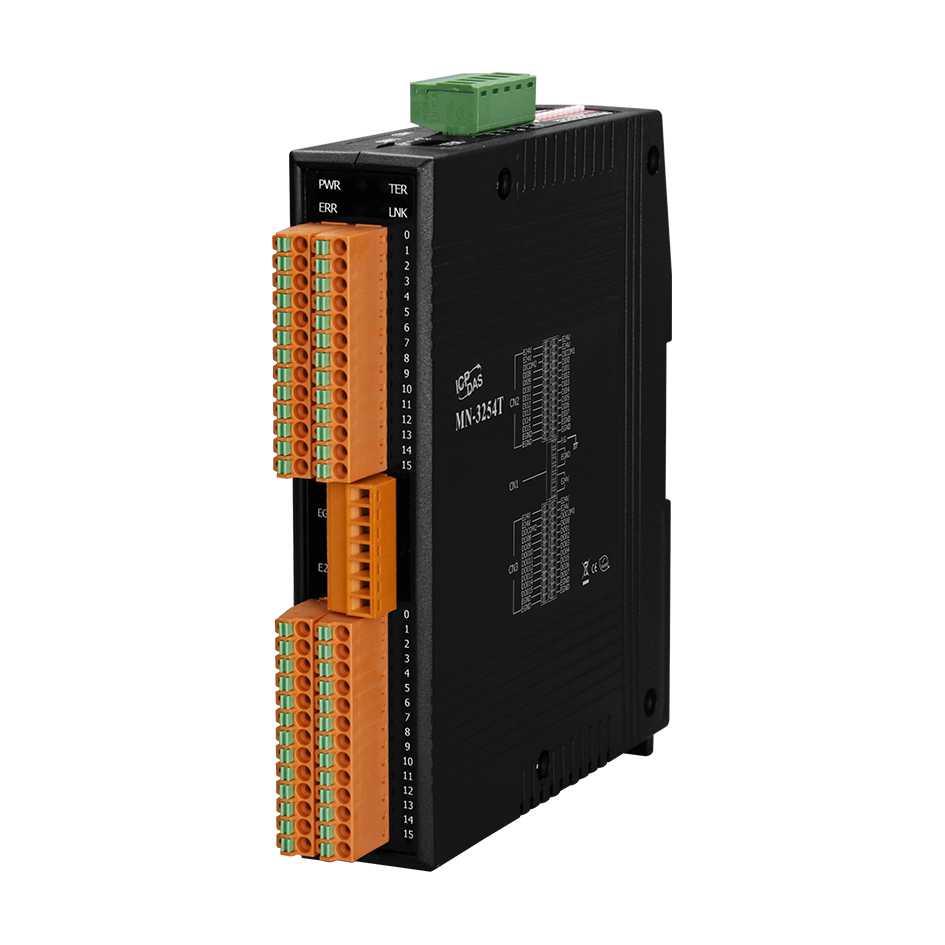

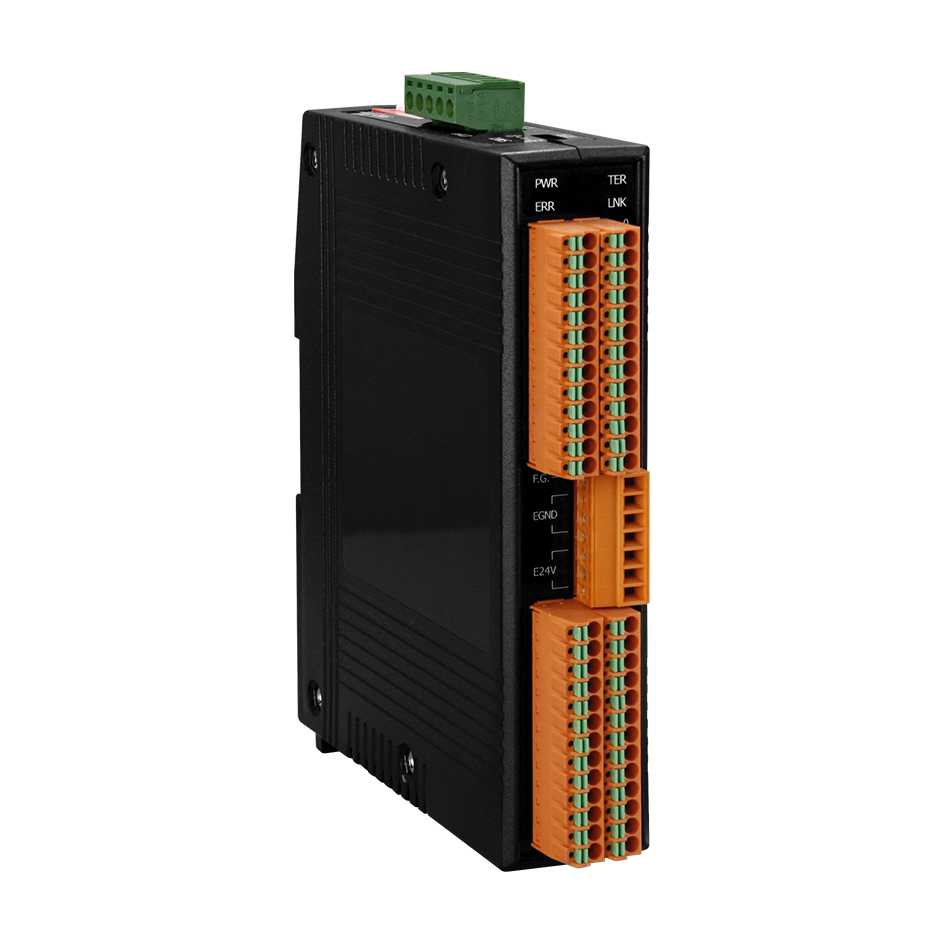

MN-3254T CR Модуль ввода-вывода Motionnet, 16 каналов дискретного ввода, 16 каналов дискретного вывода, терминальный клеммный блок для коммуникационного интерфейса

Габаритные размеры, мм

31 x 140 x 126.6

Потребление тока

2 Вт макс.

Артикул полный

00-06099281

Количество каналов дискретного ввода

16 

Входное сопротивление

4.7 кОм 

Напряжение изоляции, В

3000 

Тип подключения каналов дискретного ввода

NPN/PNP 
Sink/Source 

Напряжение лог. 0

+3 В макс. 

Напряжение лог. 1

+10 ~ +30 В пост. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

На DIN-рейку 

Защита от неверной полярности

Есть 

Рабочее напряжение

24 В пост. 

Рабочая температура, °C

0 ~ +60 

Рабочая влажность, %

5 ~ 95, без образования конденсата 

Температура хранения, °C

-20 ~ +80 

Количество каналов дискретного вывода

16 

Напряжение нагрузки

+30 В макс. 

Тип каналов дискретного вывода

Открытый коллектор, Sink 
Sink 
Тип 'открытый коллектор' 

Максимальная нагрузка на канал

200 мА 

Изоляция каналов

3000 В пост. 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 

Материал корпуса

Пластик 

Скорость передачи данных, бит/с

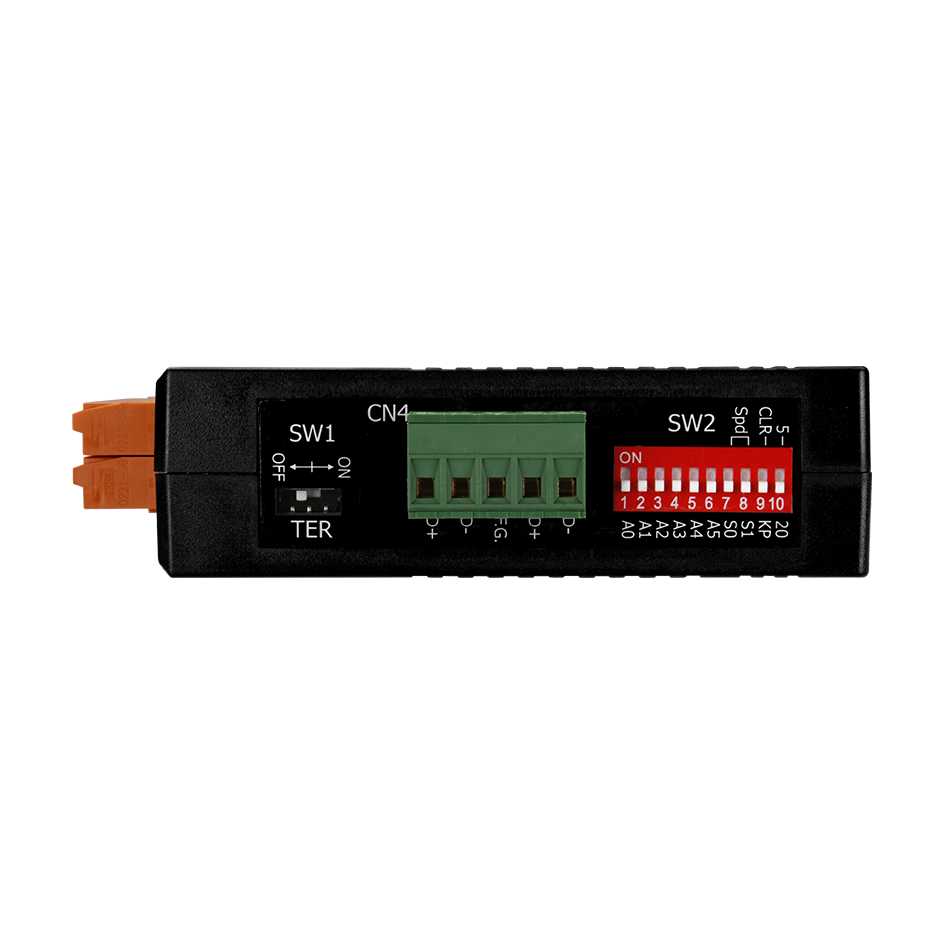

2.5~20 Мбит/с (DIP-переключатель) 

Интерфейс

Последовательный 

Протоколы последовательной связи

Motionnet 

Разъем последовательного порта

5-контактный терминальный блок 

Системные индикаторы

Есть
