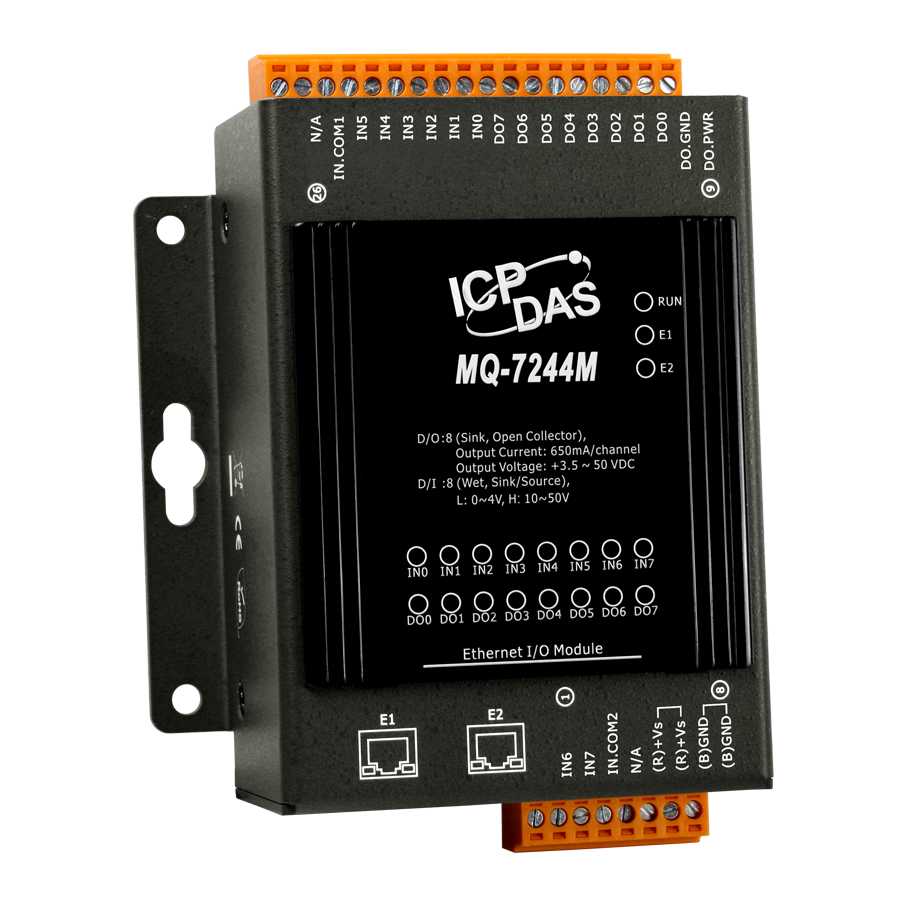

MQ-7244M Модуль ввода вывода MQTT, 8 каналов дискретного ввода (wet: sink, source), 8 каналов дискретного вывода (sink)

Артикул полный

00-06110916

Габаритные размеры, мм

120 x 97 x 42

Светодиодные индикаторы

Статус системы, Link/Act, DI/DO

Потребление тока

3.3 Вт

Сторожевой таймер

Есть 

Входное сопротивление

10 кОм 

Количество каналов дискретного ввода

8 

Тип каналов дискретного ввода

Влажный контакт (Sink, Source) 

Напряжение лог. 0

+4 В пост.макс. 

Напряжение лог. 1

+10 ~ +50 В пост. 

Материал корпуса

Металл 

Защита от неверной полярности

Есть 

Рабочее напряжение

12 ~ 48 В пост. 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Температура хранения, °C

-30 ~ +80 

Напряжение изоляции, В

1500 В 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Протоколы Ethernet

MQTT 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Web-интерфейс

Есть 

Встроенный web-сервер

Есть 

Количество каналов дискретного вывода

8 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный 
Sink 

Максимальная нагрузка на канал

650 мА 

Установка значения при подаче питания

Есть, настраивается программно 

Установка безопасного значения

Есть, настраивается программно 

Защита от короткого замыкания

Есть 

Защита от перегрузки

1.4 A 

Защита от перенапряжения

60 В пост. 

Напряжение нагрузки

+3.5 ~ +50 В пост. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

настенный
