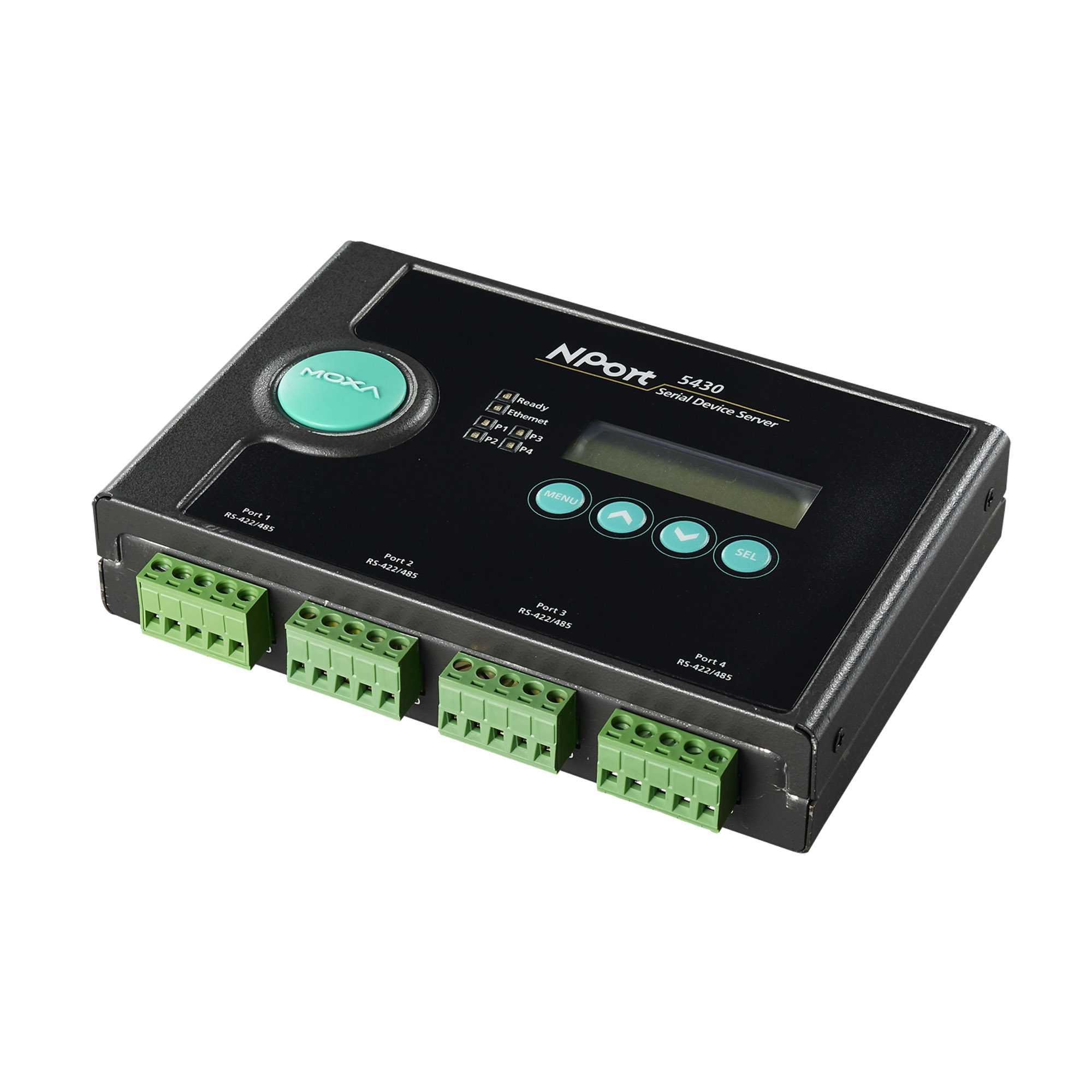

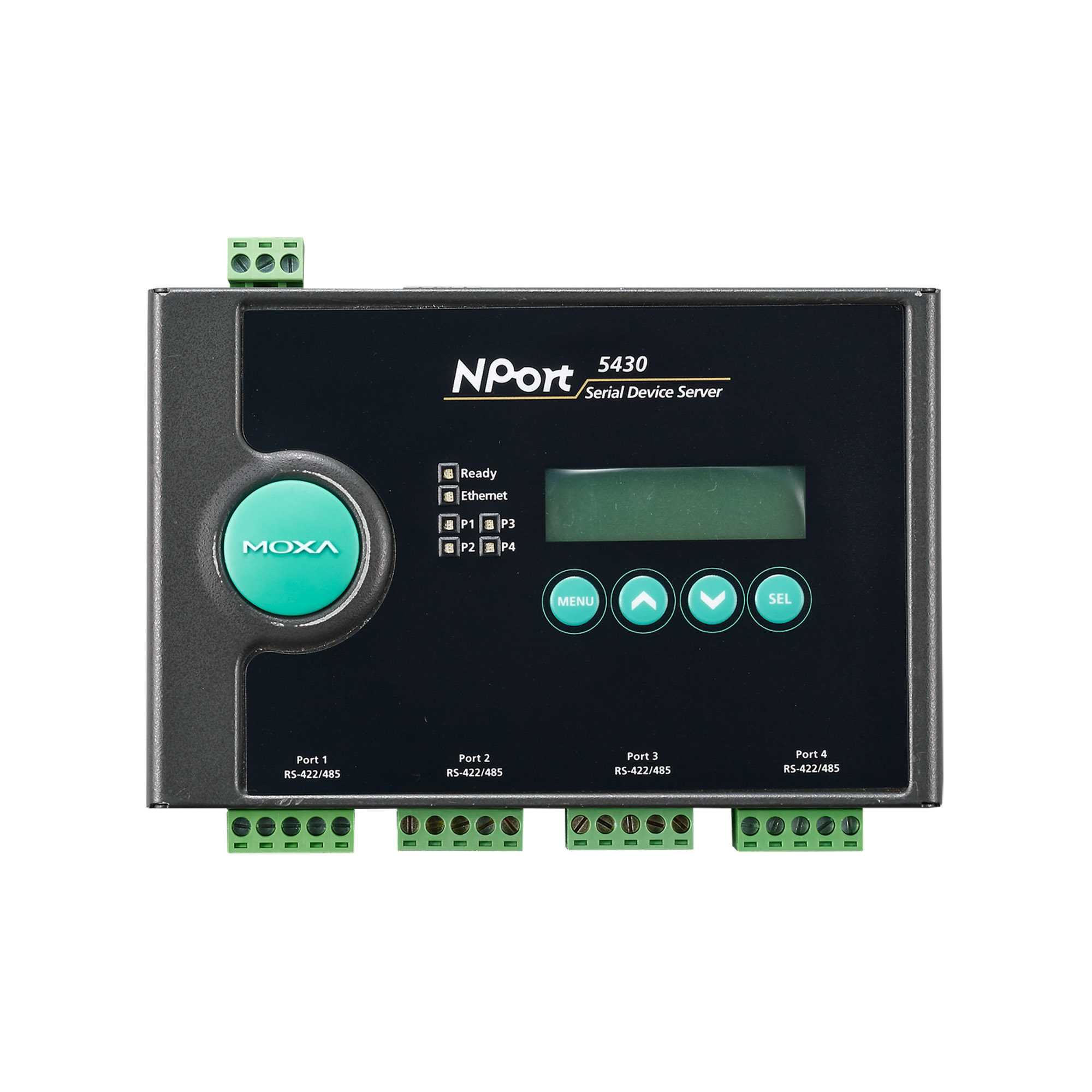

NPort 5430I 4-портовый преобразователь RS-422/485 в Ethernet c изоляцией 2 КВ

Подробнее

Подробнее об использовании NPort:Подготовка к внедрению промышленного Интернета вещей ##/preobrazovateli_nport_podklyuchenie_ustrojstv_k_setyam_ethernet_i_k_internet/podklyuchenie_k_ipseti/

Габаритные размеры, мм

158 х 103 х 33

Вес нетто, кг

0.74

Сетевые протоколы

ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP

Резистор Pull High/Low для RS-485

1 кОм, 150 кОм

Количество последовательных портов

4
4 

Рабочая температура, до

55

Рабочая температура, от

0

Артикул полный

00-01131168

Потребление тока

530 мА при 12 В

Среднее время наработки на отказ (MTBF), часов

265650

Общее количество портов

4
4 

Гарантийный срок

5 лет 

Комплект поставки

Переходник CBL-PJTB-10 
Устройство 
краткое руководство пользователя 
крепеж для настенного монтажа 

Материал корпуса

Металл 

ЖК-дисплей и клавиатура для просмотра/изменения настроек

Есть 

Монтаж

на DIN-рейку (опционально) 
Настольный/настенный 

Безопасность

UL60950-1 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-11 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Электромагнитная совместимость (EMI)

EN 55022 Class A 
FCC Part 15 Subpart B Class A 
EN 55024 

Электромагнитная совместимость (EMC)

EN 55032/24 

Применение в морских системах

DNV 

Рабочее напряжение

12 ~ 48 В пост. 

Разъем электропитания

Клеммы, концентрический штекер 

Рабочая температура, °C

0 ~ +55 

Температура хранения, °C

-40 ~ +75 

Рабочая влажность, %

5 ~ 95 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Тип разъема

RJ45 (8 конт.) 

Бит данных

5, 6, 7, 8 

Разъем последовательного порта

Клемма 

Четность

нет, чет, нечет, 0, 1 

Скорость передачи данных, бит/с

50 ~ 921600 

Стоповые биты

1, 1.5, 2 

Управление потоками данных

XON/XOFF 

Изоляция последовательной линии

2 кВ 

Тип последовательных портов

RS-422/485 
RS-422 
RS-485 

Управление направлением передачи данных по RS-485

ADDC® (автоматическое) 

Передаваемые сигналы

RS-422: TxD+, TxD-, RxD+, RxD-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 

Кнопка Reset

Есть 

Интерфейс управления

Telnet-консоль 
Web-интерфейс 
Windows-утилита 

Наличие оптических портов

Нет 

Изоляция последовательных портов

Есть 

Тип устройства

Преобразователь последовательных интерфейсов 

Серия устройства

NPort 5400
