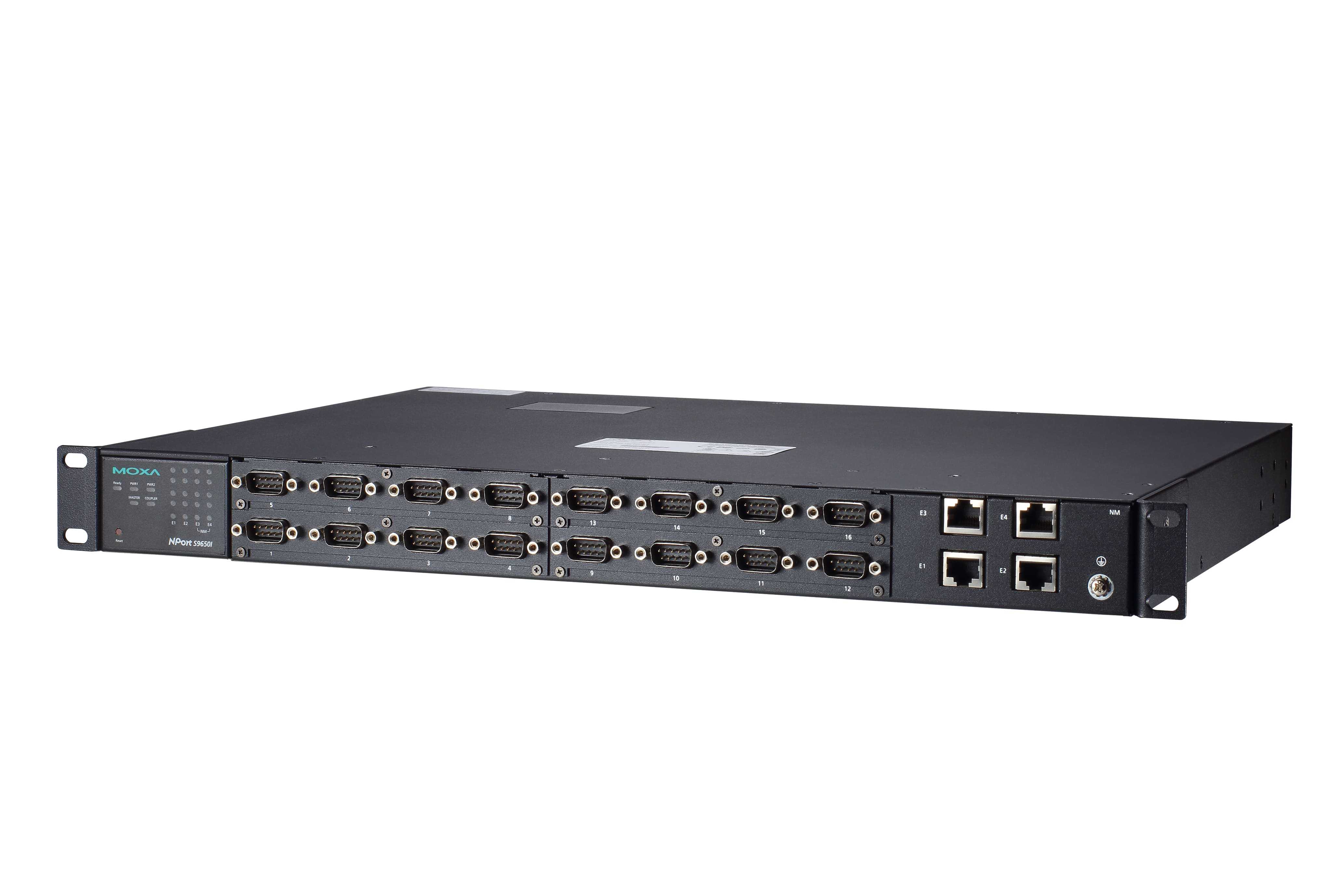

NPort S9650I-16-2HV-E-T 16-портовый преобразователь RS-232/422/485 в Ethernet cо встроенным Ethernet-коммутатором (4 порта 10/100BaseT(X) - RJ45), питание 110/220 В перем./пост.

Вес нетто, кг

5.15

Габаритные размеры, мм

457 x 32 x 330

Количество каналов релейного вывода

1

Количество приоритизированных очередей

4

Количество последовательных портов

16
16 

Протоколы

ICMP, IPv4, TCP, UDP, ARP, Telnet, DNS, HTTP, SMTP, SNTP, IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON

MIB

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Консольный порт

RS-232 (10-контактный RJ45)

Рабочая температура, от

-40

Рабочая температура, до

85

Артикул полный

00-06121370

Потребление тока

0.65 А при 100 В перем., 0.47 А при 100 В пост.

Среднее время наработки на отказ (MTBF), часов

165308

Общее количество портов

16
16 

Гарантийный срок

5 лет 

Комплект поставки

Устройство 
краткое руководство пользователя 

Материал корпуса

Металл 

Монтаж

В стойку 19' 

Электромагнитная совместимость (EMS)

IEC 61000-4-3 RS 
IEC 61000-4-5 Surge 
IEC 61000-4-6 CS 
IEC 61000-4-8 
IEC 61000-4-11 
IEC 61000-4-2 (ESD) 
IEC 61000-4-4 (EFT) 

Безопасность

UL 61010-1 

Электромагнитная совместимость (EMI)

FCC Part 15 Subpart B Class A 
CISPR 22 

Электромагнитная совместимость (EMC)

EN 61000-6-2 
EN 61000-6-4 

Применение на электрических подстанциях

IEC 61850-3 
IEEE 1613 

Нагрузочная способность реле

1 А при 24 В пост. 

Рабочее напряжение

110/220 В пост./перем (88 ~ 300 В пост., 85 ~ 264 В перем.) 
110 В перем. 
220 В пост. 
220 В перем. 
110 В пост. 

Разъем электропитания

Клемма 

Рабочая температура, °C

-40 ~ +85 

Рабочая влажность, %

5 ~ 95 

Температура хранения, °C

-40 ~ +85 

Количество групп IGMP

256 

Максимальное количество VLAN

64 

Диапазон VLAN ID

1 ~ 4094 

Магнитная изоляция Ethernet-портов

1,5 кВ 

Порты Ethernet

4 

Тип разъема

RJ45 (8 конт.) 

Скорость передачи данных

10/100 Мбит/с 

Изоляция последовательной линии

2 кВ 

Разъем последовательного порта

DB9 'папа' 

Четность

нет, чет, нечет, 0, 1 

Тип последовательных портов

RS-232/422/485 

Управление направлением передачи данных по RS-485

ADDC® (автоматическое) 

Скорость передачи данных, бит/с

50 ~ 921600 

Бит данных

5, 6, 7, 8 

Стоповые биты

1, 1.5, 2 

Управление потоками данных

RTS/CTS, XON/XOFF 

Передаваемые сигналы

RS-422: TxD+, TxD-, RxD+, RxD-, GND 
RS-485 (2-проводный): Data+, Data-, GND 
RS-485 (4-проводный): TxD+, TxD-, RxD+, RxD-, GND 
RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

Стандарты

IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control, IEEE 802.1D for Spanning Tree Protocol, IEEE 802.1w for Rapid STP, IEEE 802.1Q for VLAN Tagging, IEEE 802.1p for Class of Service, IEEE 802.1x for Authenticat

Управление потоками

IEEE 802.3x flow control, back pressure flow control interface 

Кнопка Reset

Есть 

Интерфейс управления

CLI 
Web-интерфейс 
Windows-утилита 
Последовательная консоль 
Telnet/SSH-консоль 

Наличие оптических портов

Нет 

Тип устройства

Преобразователь последовательных интерфейсов 

Количество портов Ethernet

4 

Серия устройства

NPort S9000
