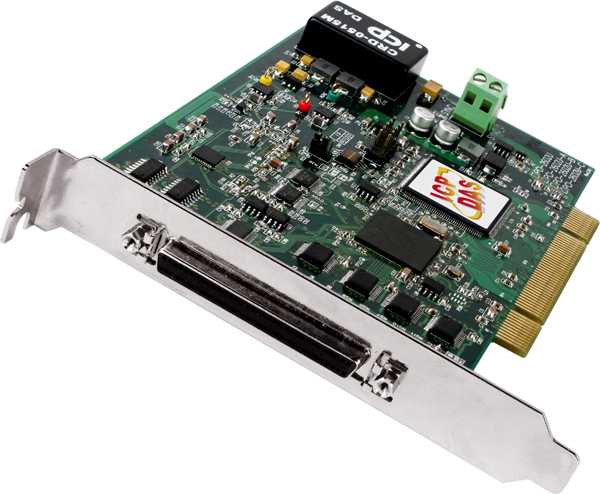

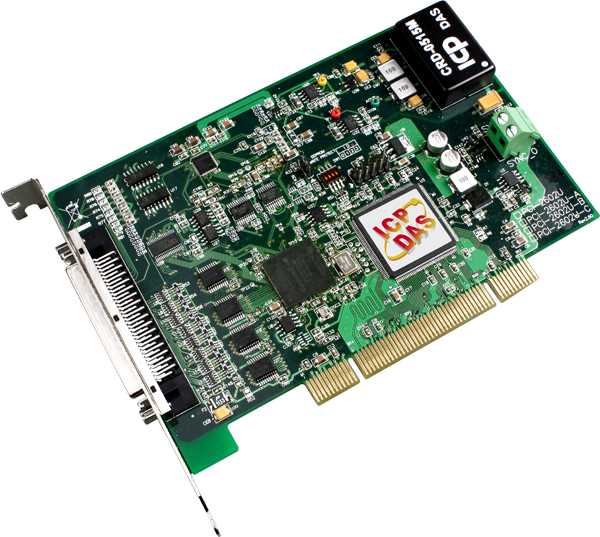

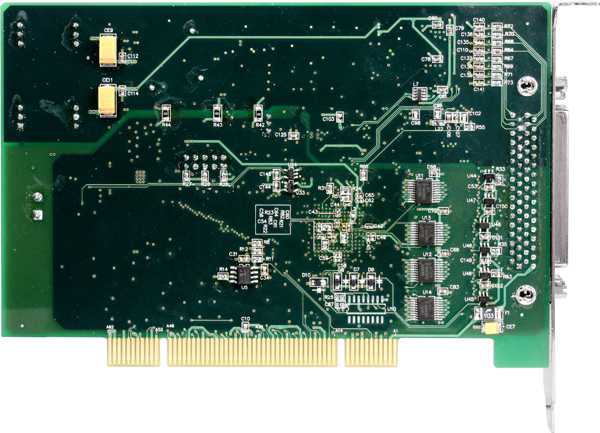

PCI-2602U CR Многофункциональная плата Universal PCI с 16/8 каналами AI, 2 AO, 32 DIO

Количество потенциальных каналов аналогового ввода

16

Совместимость каналов

Дискретный ввод: 5 В/TTL, Дискретный вывод: 5 В/CMOS

Биполярный ввод

Да

Размер буфера FIFO, кБайт

16384

Артикул полный

00-06100860

Габаритные размеры, мм

149 x 102 x 22

Потребление тока

1 А при +5 В

Частота отклика

1 МГц

Нагрузочная способность выходов

Sink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В

Количество универсальных дискретных каналов ввода/вывода

32 

Частота дискретизации

1000 кГц 

Количество каналов АЦП

8/16 

Разрешение АЦП

16 бит 

Точность АЦП

±0.05% 

Тип каналов аналогового ввода

16 потенциальных или 8 дифференциальных 

Диапазон входных сигналов по напряжению

±10.24 В 
±5.12 В 
±2.56 В 
±10.24 В, ±5.12 В, ±2.56 В 

Разрешение АЦП, бит

16 

Количество каналов ЦАП

2 

Разрешение ЦАП

16 бит 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 20 В 
0 ~ 10 В 

Скорость изменения выходного сигнала

8.33 В/мкс 

Точность ЦАП

±6 LSB 

Тип компьютерной шины

Universal PCI 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

В компьютер 

Рабочая влажность, %

5 ~ 85, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-20 ~ +70 

Напряжение лог. 0

0.8 В макс. 
0.4 В макс. 

Напряжение лог. 1

2 В мин. 
2.4 В мин.
