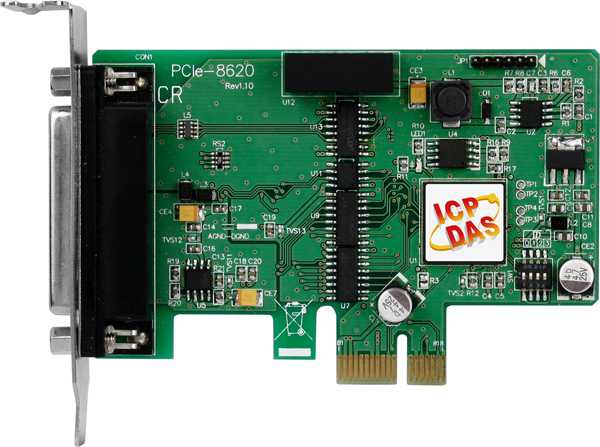

PCIe-8620 CR Многофункциональная плата PCI Express с 8 каналами аналогового ввода, 4 дискретными входами и 4 дискретными выходами

Количество потенциальных каналов аналогового ввода

8

Биполярный ввод

±5 В, ±10 В

Напряжение изоляции входов, В

2500

Напряжение изоляции выходов, В

2500

Размер буфера FIFO, кБайт

4096

Артикул полный

00-06104425

Габаритные размеры, мм

125 x 120 x 22

Потребление тока

600 мА при +12 В

Частота отклика

1 МГц

Нагрузочная способность выходов

Sink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В

Количество каналов дискретного ввода

4 

Напряжение изоляции, В

2500 

Напряжение лог. 0

0.8 В макс. 
0.4 В макс. 

Напряжение лог. 1

2 В мин. 
2.4 В мин. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

В компьютер 

Рабочая влажность, %

5 ~ 85, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-20 ~ +70 

Количество каналов дискретного вывода

4 

Количество изолированных каналов дискретного ввода

4 

Количество изолированных каналов дискретного вывода

4 

Разрешение АЦП, бит

16 

Количество каналов АЦП

8 

Частота дискретизации

200 кГц 

Тип каналов аналогового ввода

Потенциальные 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 

Точность АЦП

±0.05% при 25°C, ±10 В 

Тип компьютерной шины

PCI Express
