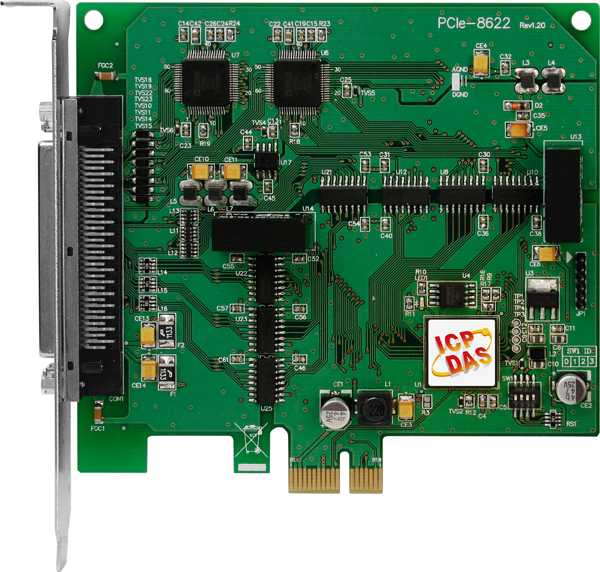

PCIe-8622 Многофункциональная плата PCI Express с 16 каналами аналогового ввода, 2 аналогового вывода, 12 дискретных входов, 12 дискретных выходов и 2 каналами таймер/счётчик

Количество потенциальных каналов аналогового ввода

16

Биполярный ввод

±5 В, ±10 В

Напряжение изоляции входов, В

2500

Напряжение изоляции выходов, В

2500

Размер буфера FIFO, кБайт

4096

Артикул полный

00-06104426

Габаритные размеры, мм

125 x 120 x 22

Потребление тока

600 мА при +12 В

Частота отклика

1 МГц

Нагрузочная способность выходов

Sink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В

Количество каналов ЦАП

2 

Разрешение ЦАП

16 бит 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 

Точность ЦАП

±6 LSB 

Количество каналов таймера/счётчика

2 

Количество каналов дискретного ввода

12 

Напряжение изоляции, В

2500 

Напряжение лог. 0

0.8 В макс. 
0.4 В макс. 

Напряжение лог. 1

2 В мин. 
2.4 В мин. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

В компьютер 

Рабочая влажность, %

5 ~ 85, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-20 ~ +70 

Количество каналов дискретного вывода

12 

Количество изолированных каналов дискретного ввода

12 

Количество изолированных каналов дискретного вывода

12 

Разрешение АЦП, бит

16 

Количество каналов АЦП

16 

Частота дискретизации

200 кГц 

Тип каналов аналогового ввода

Потенциальные 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 

Точность АЦП

±0.05% 

Скорость изменения выходного сигнала

2.8 В/мкс 

Тип компьютерной шины

PCI Express
