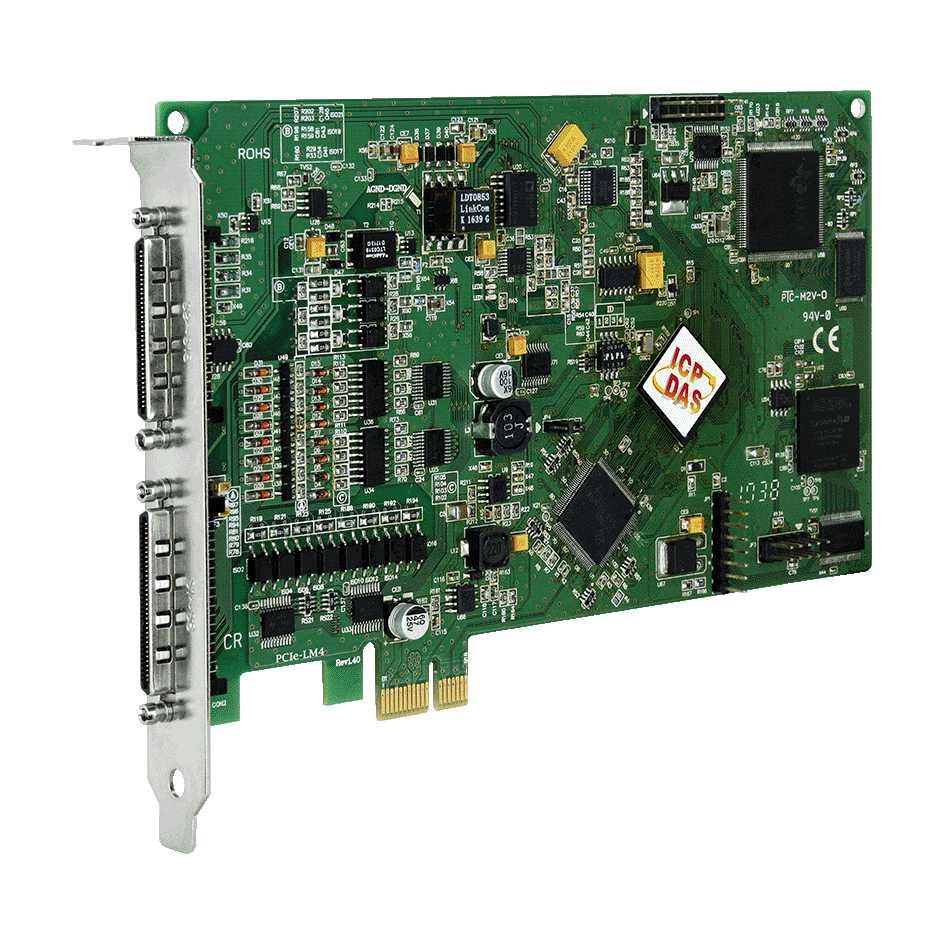

PCIe-LM4 CR Многофункциональная плата PCI Express, 4 канала для датчиков нагрузки, 4 канала аналогового ввода, 2 канала аналогового вывода, 2 канала импульсного вывода, 2 канала для энкодера,

Артикул полный

00-06134808

Габаритные размеры, мм

187 x 101 x 22

Частота отклика

4 кГц

Нагрузочная способность выходов

Sink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В

Потребление тока

1 А при +5 В

Количество каналов ЦАП

2

Количество каналов дискретного ввода

16 

Напряжение изоляции, В

2500 
3 kVrms 

Тип каналов дискретного ввода

Sink/source 

Напряжение лог. 0

0 ~ 1 В 

Напряжение лог. 1

5 ~ 24 В пост. 

Комплект поставки

Устройство 
краткое руководство пользователя 

Монтаж

В компьютер 

Рабочая влажность, %

5 ~ 85, без образования конденсата 

Рабочая температура, °C

0 ~ +60 

Температура хранения, °C

-20 ~ +70 

Тип каналов дискретного вывода

Sink 

Количество каналов дискретного вывода

4 
16 

Максимальная нагрузка на канал

100 мА 

Разрешение счетчика/энкодера, бит

32 

Количество каналов Энкодер/Частотомер/Счетчик

2 

Максимальная частота счета

12 МГц 

Режим энкодера

CW/CCW, Dir/Pulse, фазы AB 

Разрешение АЦП, бит

24 

Количество каналов АЦП

4 

Частота дискретизации

15 кГц 
500 кГц 

Тип каналов аналогового ввода

Потенциальные 

Разрешение АЦП

24 бита 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 
±2.5 В 
±1.25 В 

Точность АЦП

±0.05% при 25°C, ±10 В 

Размер буфера FIFO

512 записей 

Сопротивление нагрузки

0.1 Ом 

Разрешение ЦАП, бит

16 

Точность ЦАП

±10 LSB 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 

Скорость изменения выходного сигнала

2.8 В/мкс 

Разрядность

32 бита 

Частота

4 МГц 

Количество каналов

2 
4 

Тип выходного сигнала

CW/CCW 
Pulse/Dir 

Тип компьютерной шины

PCI Express 

АЦП

24 бита, время преобразования 67 мкс 

Защита от перенапряжения

35 В 

Точность

0.05 % ±1 LSB @ 25 °C, ± 10 V 

Входной диапазон

±227 мВ
