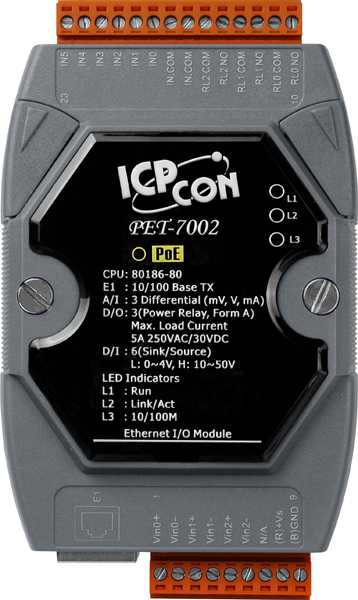

PET-7002 CR Ethernet-модуль с 3 каналами аналогового ввода, 6 каналами дискретного ввода и 3 каналами релейного вывода, с возможностью питания по PoE

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Нет

Потребление тока

3.4 Вт макс.

Температурный дрейф нуля

±20 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C

Артикул полный

00-06083547

Частота дискретизации

Обычный режим: 10 Гц (общая)#Ускоренный режим: 50 Гц (общая)

Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Тип каналов дискретного ввода

Сухой контакт 

Защита от перенапряжения

+70 В пост. 
±0.5 кВ для линии питания 
240 Vrms 

Входное сопротивление

10 кОм, 0.5 Вт 
По току: 125 Ом 
По напряжению: 2 МОм 

Количество каналов дискретного ввода

6 

Напряжение в закрытом состоянии

+4 В пост. макс. 

Тип подключения каналов дискретного ввода

Sink/Source 

Напряжение в открытом состоянии

+10 ~ +50 В пост. 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Тип каналов релейного вывода

Силовое реле, Form A (SPST N.O.) 

Время переключения реле

6 мс 

Рабочее напряжение

250 В пост./перем. 

Количество каналов релейного вывода

3 

Механическая износостойкость

20000000 переключений при нулевой нагрузке (300 переключений/мин) 

Установка значения при подаче питания

Есть, настраивается программно 

Время восстановления

3 мс 

Установка безопасного значения

Есть, настраивается программно 

Нагрузочная способность реле

5.0 А при 25°C 

Внутрикомпонентная изоляция, В

3750 

Системные индикаторы

Есть 

Индикаторы питания по PoE

Есть 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Температура хранения, °C

-30 ~ +85 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

ID 
Пароль 
Фильтр по IP-адресу 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Порты PoE

Есть 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Напряжение изоляции, В

Нет 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Тип каналов аналогового ввода

Дифференциальные 

Индивидуальная настройка каналов

Есть 

Обнаружение обрыва кабеля

Есть, для +4 ~ +20 мА 

Подавление синфазных помех (Общий режим)

86 дБ 

Изоляция виртуальных каналов

Есть, 400 В пост.тока 

Защита по току

Есть, 50 мА при 110 В пост.тока 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 
Требуется внешний резистор 125 Ом 

Точность АЦП

Обычный режим: ±0.1% 
Ускоренный режим: ±0.5% или лучше 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±150 мВ 
±5 В 
±10 В 
±500 мВ 
±1 В 

Количество каналов АЦП

3 

Максимальная частота входного сигнала

100 Гц 

Максимальное разрешение счетчика

32 бита 

Минимальная ширина импульса

5 мс 

Тип каналов

Аналоговый ввод 
Дискретный ввод 
Релейный вывод 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового ввода
