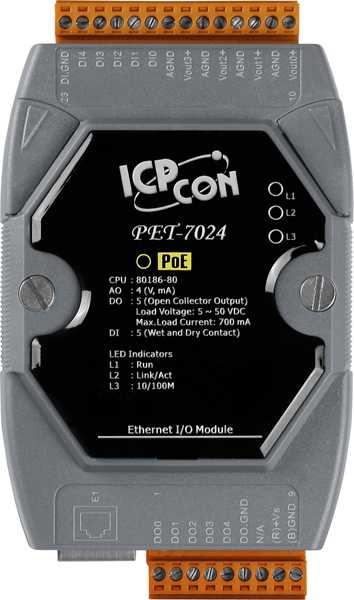

PET-7024 CR Ethernet-модуль с 4 каналами аналогового вывода, 5 каналами дискретного ввода и 5 каналами дискретного вывода, с возможностью питания по PoE

Габаритные размеры, мм

123 x 72 x 35

Индикаторы ввода/вывода

Нет

Потребление тока

4.8 Вт макс.

Артикул полный

00-06105351

Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Тип каналов дискретного ввода

Сухой контакт, Влажный контакт 

Защита от перенапряжения

30 В пост. 
±0.5 кВ для линии питания 
60 В пост. 

Входное сопротивление

Нет 

Количество каналов дискретного ввода

5 

Напряжение в закрытом состоянии

Сухой контакт: Открытый 
Влажный контакт: +3.5 ~ +30 В пост. 

Тип подключения каналов дискретного ввода

Влажный контакт: Source 
Сухой контакт: Sink 

Напряжение в открытом состоянии

Влажный контакт: +1 В пост.макс. 
Сухой контакт: Замкнут на GND 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы питания по PoE

Есть 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Температура хранения, °C

-30 ~ +85 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

ID 
Пароль 
Фильтр по IP-адресу 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Порты PoE

Есть 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Напряжение изоляции, В

Нет 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Обнаружение обрыва кабеля

Есть, +4 ~ +20 мА 

Нагрузочная способность выхода по напряжению

10 В при 20 мА 

Количество каналов ЦАП

4 

Установка безопасного значения

Есть, настраивается программно 

Индивидуальная настройка каналов

Есть 

Установка значения при подаче питания

Есть, настраивается программно 

Сопротивление нагрузки

500 Ом 

Точность ЦАП

±0.1% 
±0.1% от полного диапазона 

Диапазон выходных сигналов по напряжению

±5 В 
±10 В 
0 ~ 5 В 
0 ~ 10 В 

Диапазон выходных сигналов по току

0 ~ 20 мА 
4 ~ 20 мА 
Выбирается джампером 

Разрешение ЦАП

12 бит 

Защита от короткого замыкания

Есть 

Количество каналов дискретного вывода

5 

Защита от перегрузки

1.4 A 

Напряжение нагрузки

+5 ~ +50 В пост. 

Тип подключения каналов дискретного вывода

Sink 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный 

Максимальная нагрузка на канал

700 мА 

Максимальная частота входного сигнала

100 Гц 

Максимальное разрешение счетчика

32 бита 

Минимальная ширина импульса

5 мс 

Тип каналов

Аналоговый вывод 
Дискретный ввод 
Дискретный вывод 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового вывода
