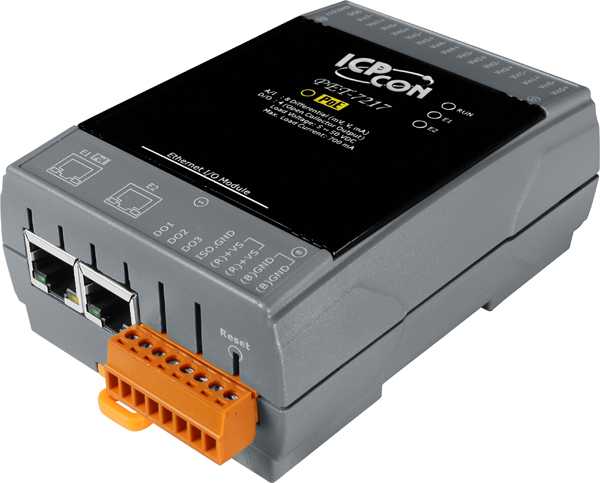

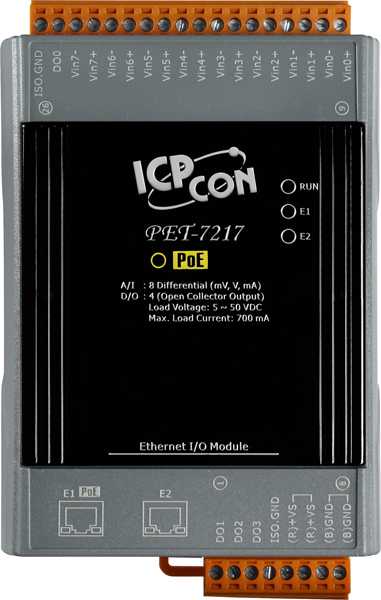

PET-7217 CR Ethernet-модуль с 8 каналами аналогового ввода, с защитой от перенапряжения и каналами изолированного дискретного вывода, со встроенным 2-портовым Ethernet-коммутатором, с возможн

Габаритные размеры, мм

120 x 76 x 38

Индикаторы ввода/вывода

Нет

Потребление тока

4.4 Вт макс.

Температурный дрейф нуля

±20 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C

Артикул полный

00-06100896

Частота дискретизации

Обычный режим: 10 Гц (общая)#Ускоренный режим: 50 Гц (общая)

Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы питания по PoE

Есть 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Температура хранения, °C

-30 ~ +85 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

ID 
Пароль 
Фильтр по IP-адресу 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Порты PoE

Есть 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита от перенапряжения

±2 кВ для линии питания 
240 Vrms 
60 В пост. 

Защита EFT (IEC 61000-4-4)

±2 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Напряжение изоляции, В

Нет 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Тип каналов аналогового ввода

Дифференциальные 

Индивидуальная настройка каналов

Есть 

Обнаружение обрыва кабеля

Есть, для +4 ~ +20 мА 

Подавление синфазных помех (Общий режим)

86 дБ 

Изоляция виртуальных каналов

Есть, 400 В пост.тока 

Защита по току

Есть, 50 мА при 110 В пост. 

Общая защита от перенапряжения

±200 В пост.тока 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 
Требуется внешний резистор 125 Ом 

Входное сопротивление

По току: 125 Ом 
По напряжению: 2 МОм 

Точность АЦП

Обычный режим: ±0.1% 
Ускоренный режим: ±0.5% или лучше 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±150 мВ 
±5 В 
±10 В 
±500 мВ 
±1 В 

Количество каналов АЦП

8 

Защита от короткого замыкания

Есть 

Количество каналов дискретного вывода

4 

Защита от перегрузки

1.4 A 

Напряжение нагрузки

+5 ~ +50 В пост. 

Установка безопасного значения

Есть, настраивается программно 

Тип подключения каналов дискретного вывода

Sink 

Тип каналов дискретного вывода

Тип 'открытый коллектор', изолированный 

Максимальная нагрузка на канал

700 мА 

Установка значения при подаче питания

Есть, настраивается программно 

Тип каналов

Аналоговый ввод 
Дискретный вывод 

Тип устройства

Модуль дискретного вывода 
Модуль аналогового ввода
