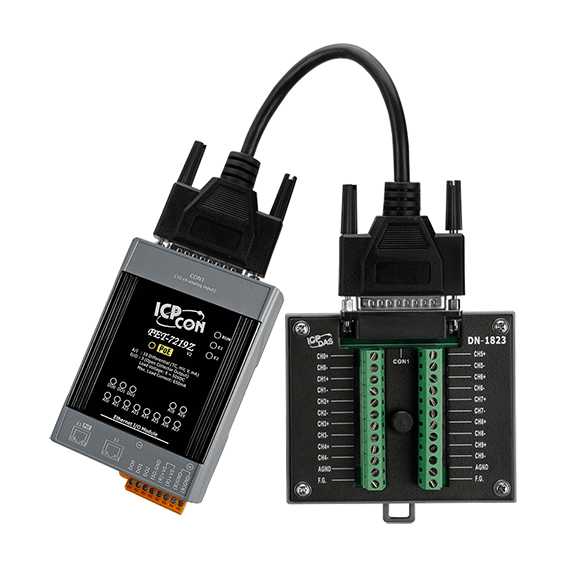

PET-7219Z/S3 CR Ethernet-модуль с 10 каналами ввода с термопары и 5 каналами аналогового вывода, со встроенным 2-портовым Ethernet-коммутатором, с возможностью питания по PoE (в комплект пост

Артикул полный

00-06133598

Габаритные размеры, мм

76 x 120 x 38

Индикаторы ввода/вывода

Есть

Потребление тока

3.6 Вт

Частота дискретизации

10 Гц

Температурный дрейф нуля

±0.5 мкВ/°C

Температурный дрейф шкалы

±25 ppm/°C

Сторожевой таймер

Есть 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 
DN-1823 + кабель 15 см 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы питания по PoE

Есть 

Индикаторы Ethernet-портов

Есть 

Защита от неверной полярности

Есть 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Рабочее напряжение

12 ~ 48 В пост. или 48 В пост. по PoE 

Температура хранения, °C

-30 ~ +80 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

Пароль 
Фильтр по IP-адресу 

Порты Ethernet

2 x Ethernet 10/100 Base T(X) (разъем RJ45), встроенный коммутатор 

Протоколы Ethernet

Modbus TCP 
Modbus UDP 

Порты PoE

Есть 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Встроенный web-сервер

Есть 

Возможность парного соединения

Есть 

Web-интерфейс

Есть 

Тип каналов аналогового ввода

Дифференциальные 

Индивидуальная настройка каналов

Есть 

Защита от перенапряжения

240 В 
60 В пост. 

Обнаружение обрыва кабеля

Есть 

Подавление синфазных помех (Общий режим)

86 дБ 

Изоляция виртуальных каналов

Есть, 400 В пост.тока 

Диапазон входных сигналов по типу термопары

J, K, T, E, R, S, B, N, C, L, M, LDIN43710 

Стабильное значение температурного вывода для полевых устройств

Есть 

Постоянный вывод температуры

Есть 

Подавление синфазных помех (Номинальный режим)

100 дБ 

Диапазон входных сигналов по току

±20 мА 
0 ~ 20 мА 
4 ~ 20 мА 
Выбирается джампером 

Входное сопротивление

>300 кОм 

Точность АЦП

±0.1% от полного диапазона 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 
±100 мВ 
±15 мВ 
±2.5 В 
±50 мВ 
±500 мВ 
±1 В 

Количество каналов АЦП

10 

Защита от короткого замыкания

Есть 

Количество каналов дискретного вывода

6 

Защита от перегрузки

1.4 A 

Напряжение нагрузки

+5 ~ +50 В пост. 

Установка безопасного значения

Есть, настраивается программно 

Тип каналов дискретного вывода

Открытый коллектор, Sink 

Максимальная нагрузка на канал

700 мА 

Установка значения при подаче питания

Есть, настраивается программно 

Тип каналов

Аналоговый ввод 
Дискретный вывод 

Тип устройства

Модуль дискретного вывода 
Модуль аналогового ввода
