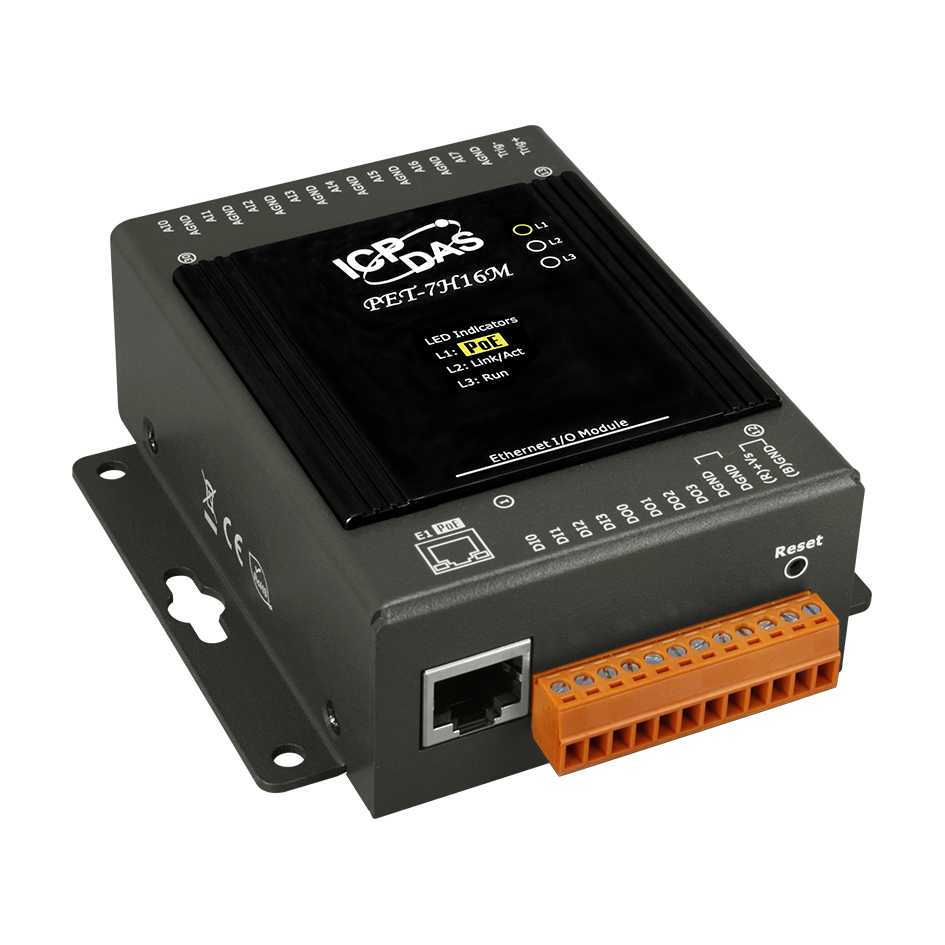

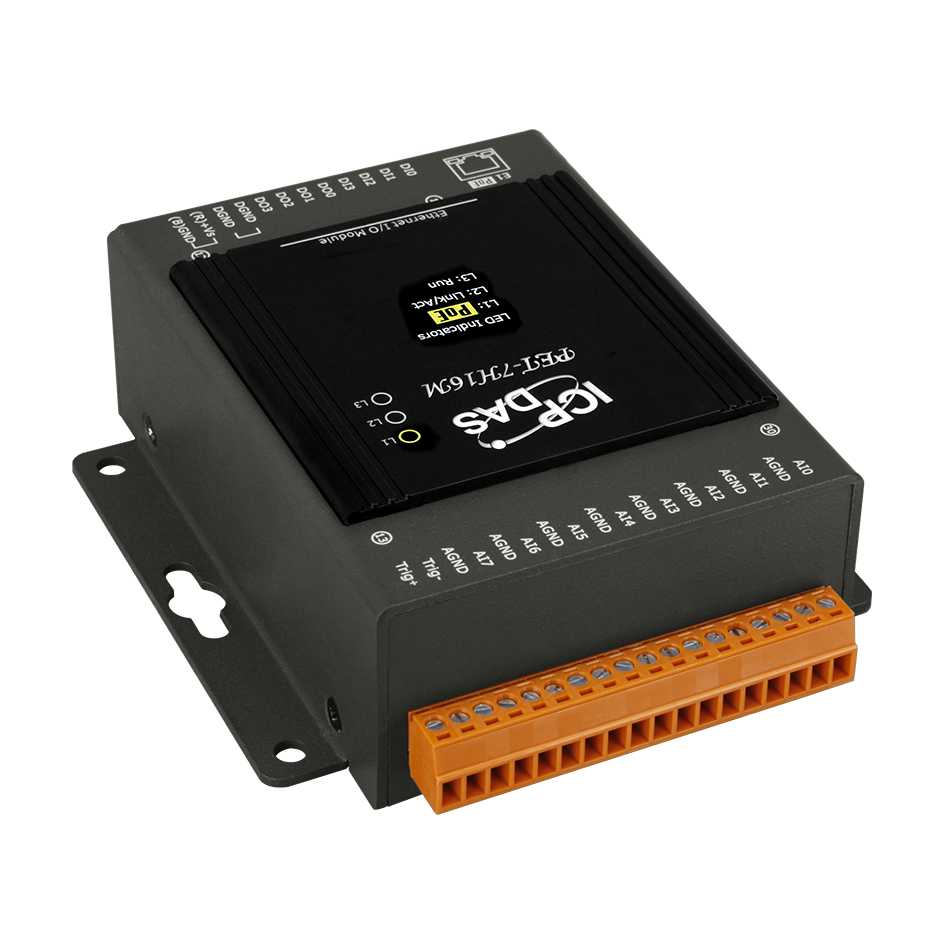

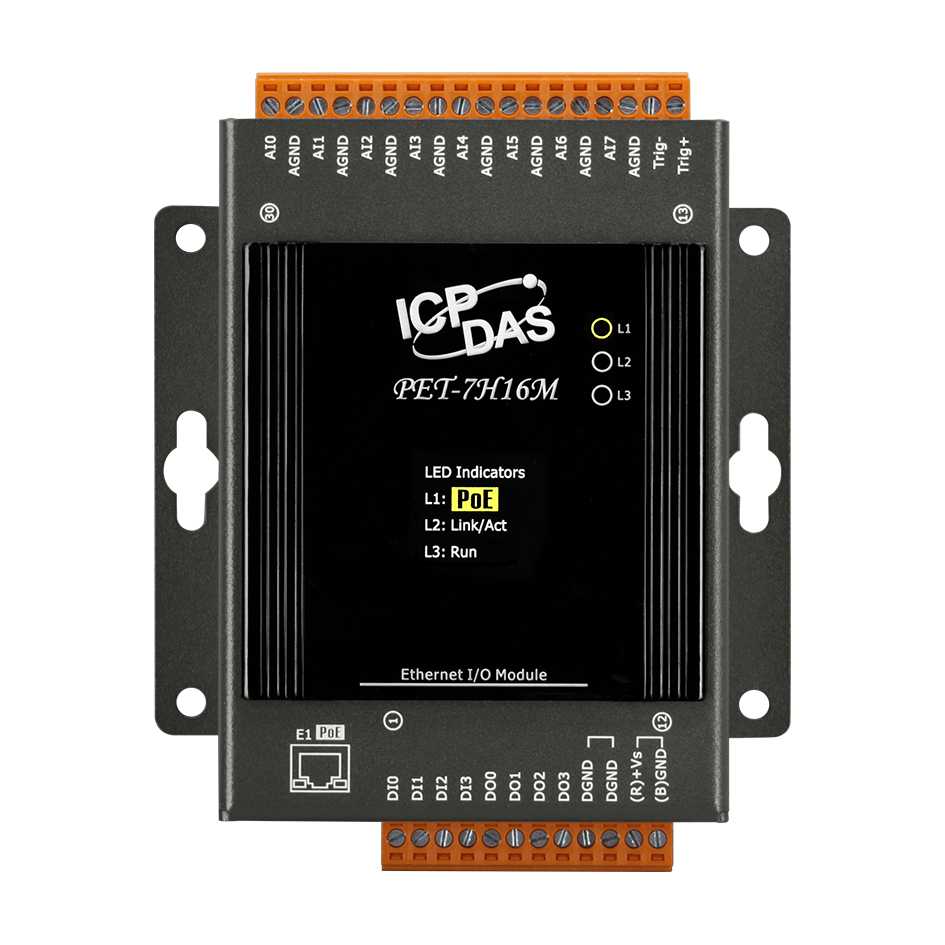

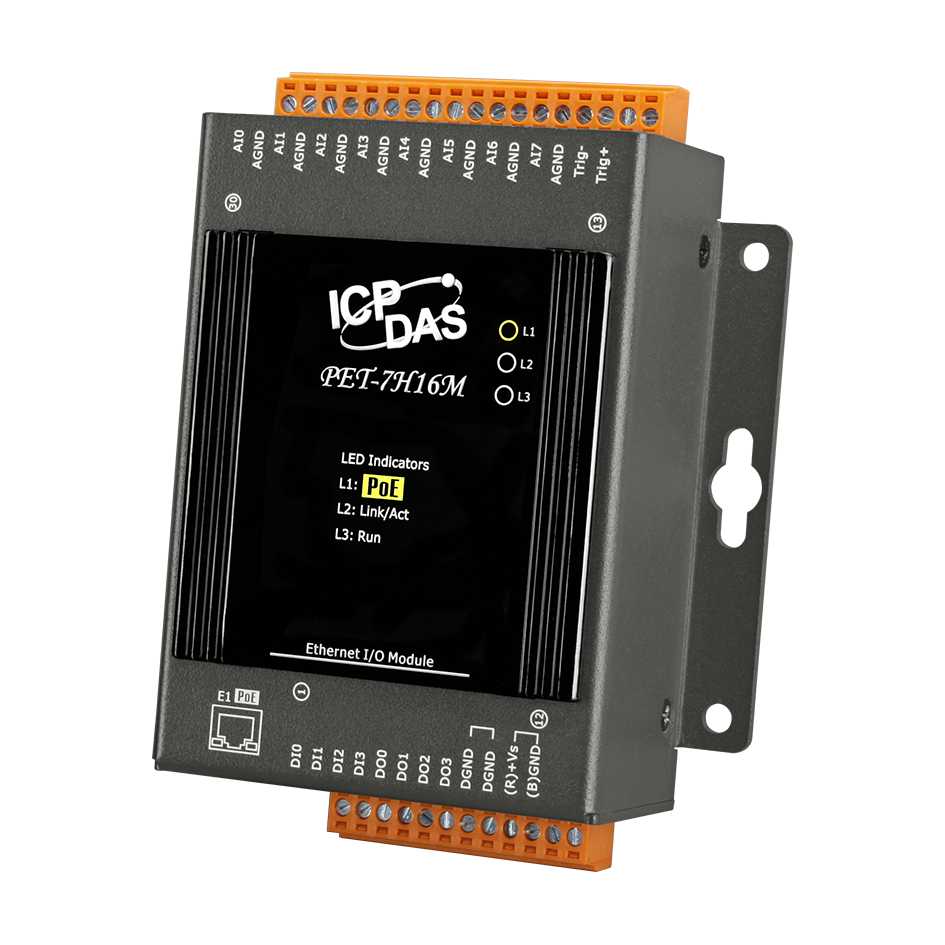

PET-7H16M CR Высокоскоростной Ethernet-модуль с 8 каналами аналогового ввода, 4 каналами дискретного ввода и 4 каналами релейного вывода, с возможностью питания по PoE

Габаритные размеры, мм

76 x 120 x 38

Потребление тока

2.6 Вт макс.

Артикул полный

00-06125547

Частота дискретизации

200 кГц

Сторожевой таймер

Есть, Модуль (0.8 сек.), Связь (выбирается программно) 

Тип каналов дискретного ввода

Влажный контакт 

Количество каналов дискретного ввода

4 

Напряжение в закрытом состоянии

+1 В пост. макс. 

Тип подключения каналов дискретного ввода

Sink/Source 

Напряжение в открытом состоянии

+5 ~ +30 В пост. 

Комплект поставки

документация и ПО на CD 
Устройство 
краткое руководство пользователя 

Материал корпуса

Пластик 

Монтаж

На DIN-рейку 
Настольный/настенный 

Системные индикаторы

Есть 

Индикаторы питания по PoE

Есть 

Индикаторы Ethernet-портов

Есть 

Защита от неверной полярности

Есть 

Питание через терминальную клемму

Есть, 12 ~ 48 В пост.тока 

Питание по PoE

Есть, IEEE 802.3af, Class1 

Температура хранения, °C

-30 ~ +85 

Рабочая влажность, %

10 ~ 90, без образования конденсата 

Рабочая температура, °C

-25 ~ +75 

Функции безопасности

ID 
Пароль 
Фильтр по IP-адресу 

Порты Ethernet

1 x Ethernet 10/100 Base T(X) (разъем RJ45) 

Порты PoE

Есть 

Изоляция каналов внутренней логики

2500 В пост.тока 

Защита EFT (IEC 61000-4-4)

±4 кВ для линии питания 

Защита ESD (IEC 61000-4-2)

±4 кВ для каждого канала 
±8 кВ для случайной точки 

Напряжение изоляции, В

1500 

Тип каналов аналогового ввода

Дифференциальные 

Точность АЦП

±0.05% 

Разрешение АЦП

16 бит 

Диапазон входных сигналов по напряжению

±5 В 
±10 В 

Количество каналов АЦП

8 

Защита от короткого замыкания

Есть 

Количество каналов дискретного вывода

4 

Защита от перегрузки

1.3 А 

Напряжение нагрузки

+5 ~ +30 В пост. 

Тип каналов дискретного вывода

Открытый коллектор, Sink 
Тип 'открытый коллектор' 

Максимальная нагрузка на канал

100 мА 

Тип каналов

Аналоговый ввод 
Дискретный ввод 
Дискретный вывод 

Тип устройства

Модуль дискретного ввода 
Модуль дискретного вывода 
Модуль аналогового ввода
